배터리 셀 밸런스 맞추기 개별충전으로 배터리 충전

배터리 밸런스 맞추기 :  개별충전 으로  동일한 전압 만들기



우리가 자주 사용하는 배터리팩은

어러개의 셀로 이루어져 있습니다



사용을 하다보면 각 셀의 전압이 달라져서

셀이틀어져서 배터리가 손상이 오게 됩니다



손상이 되기 전에 미리 셀 밸런스를 맞추면

오랜기간 정상적인 전압으로 오래 사용할수 있기 때문에

배터리 사용기간을 더 오래 사용할수 있습니다





가장 먼저 배터리의 셀 밸런스 충전을 하려면

각 셀의 극성을 먼저 파악을 할줄 알아야 합니다



그래야 알맞은 극성으로 충전을 하고

각 셀의 전압을 맞출수가 있습니다

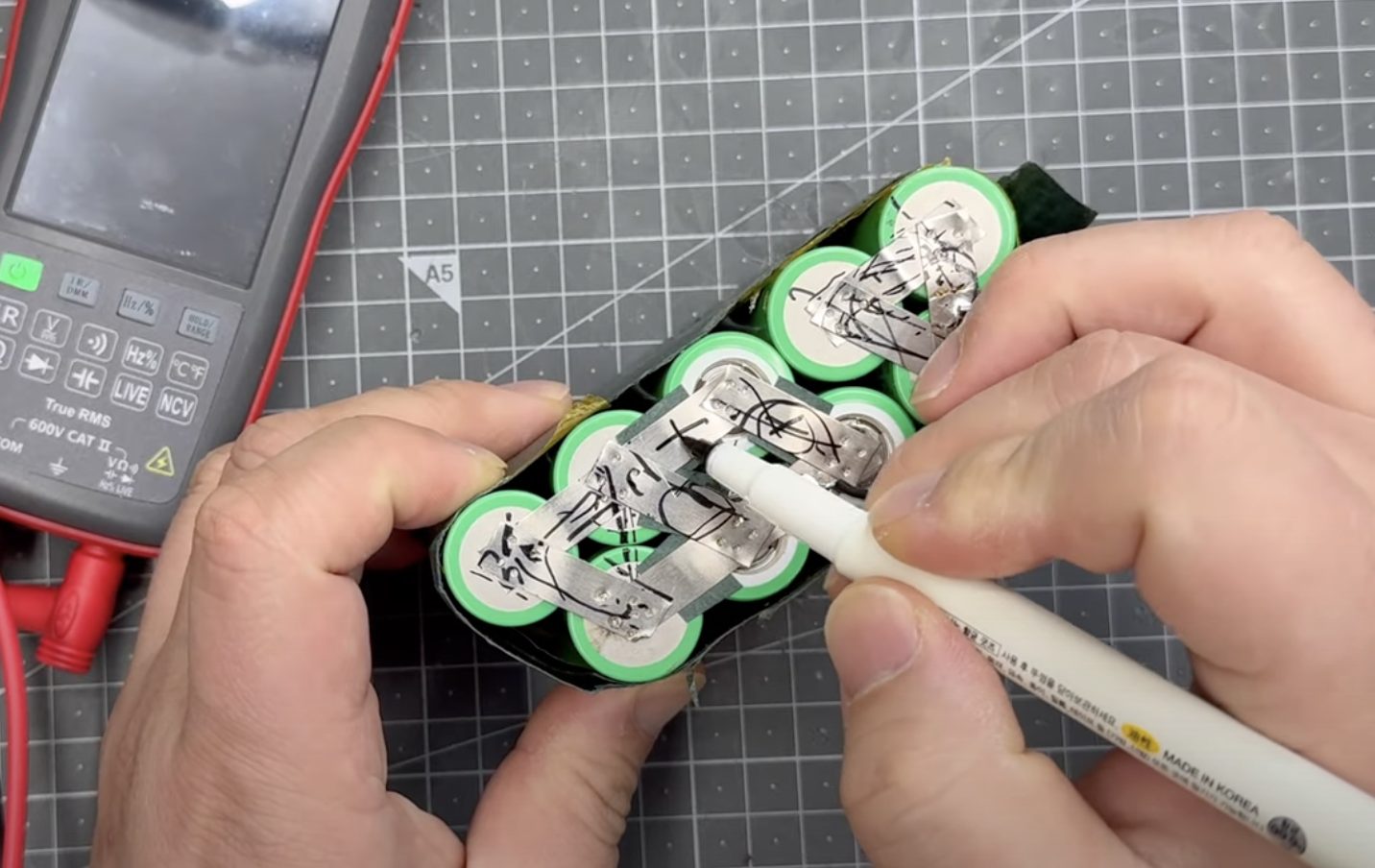

셀 구성이 된 배터리팩의 경우 + 극성과 - 극성이

동시에 연결되어 있는 단자가 있기 때문에

처음 만지시는 분들은 극성을 잘 확인해야 합니다



그렇지 않으면 쇼트로 이어질수 있기 때문에

배터리 화재로 이어질수 있으니 참고하시길 바랍니다











이렇게 극성이 두개로 연결된 단자의 극성이

+극성인지 -극성인지 어떻게 구별해야 할까요?



일단 배터리의 셀을 개별충전을 하기 위해서는

각 단자의 극성을 확인을 할줄 알아야 하는데요



이 단자는 어떨때는 +극성으로 어떨때는 -극성으로

둘다 사용이 가능하기도 합니다



그럼 극성 찾는 방법을 한번 알아보도록 할까요?









가장 먼저 극성을 찾을때는 가장 구별하기 쉬운

B+극성을 먼저 찾으면 좋을것 같습니다



물론 B-를 찾고 하나씩 연결해도 좋지만

저는 B+를 기준으로 하나씩 극성을 확인하고 있습니다



먼저 B+를 찾게 되면 B+ 아래쪽으로 오는

-단자를 찾으시면 됩니다



그렇게 극성을 체크를 해보면 전압계에서

극성을 확인해 볼수 있습니다

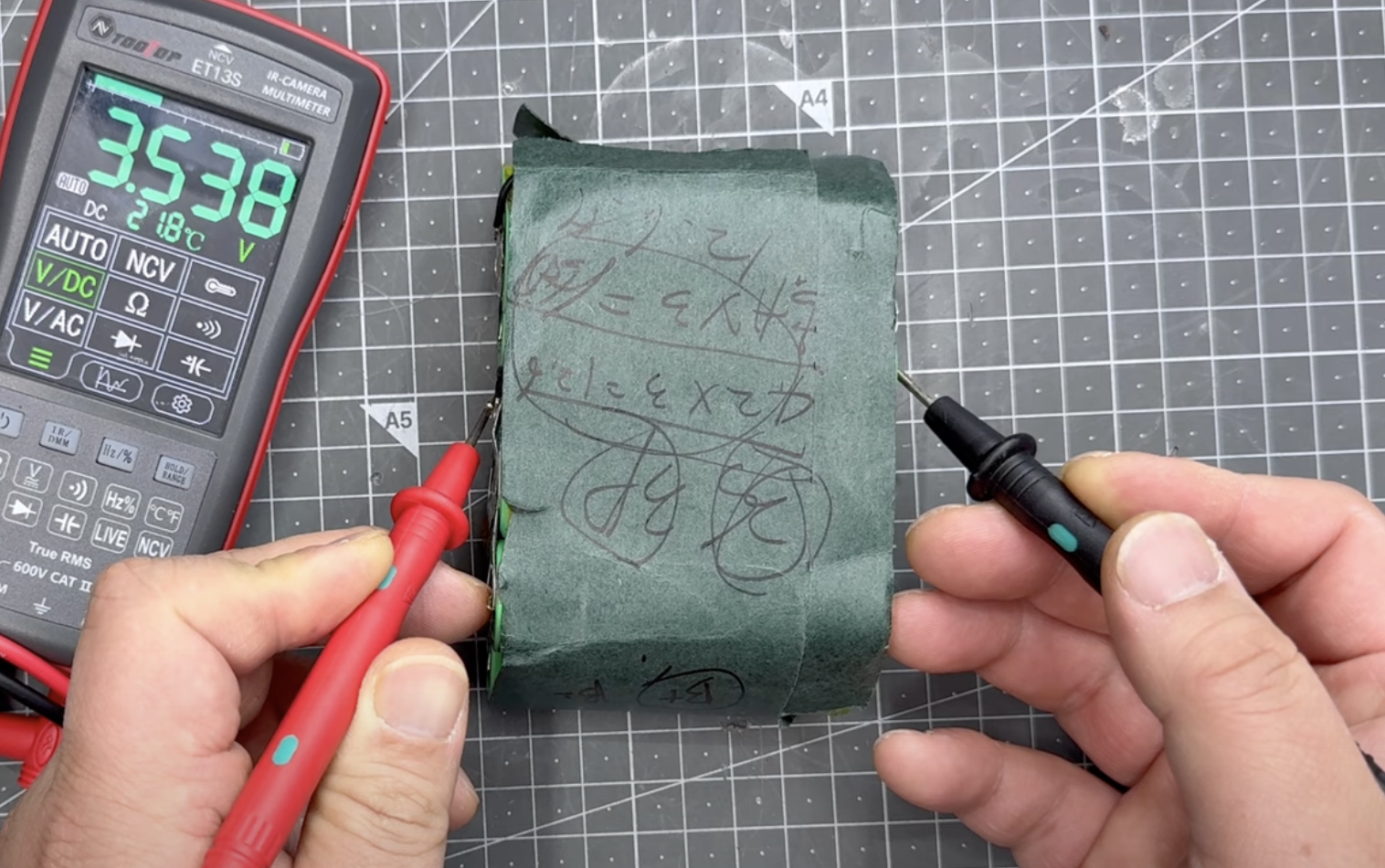

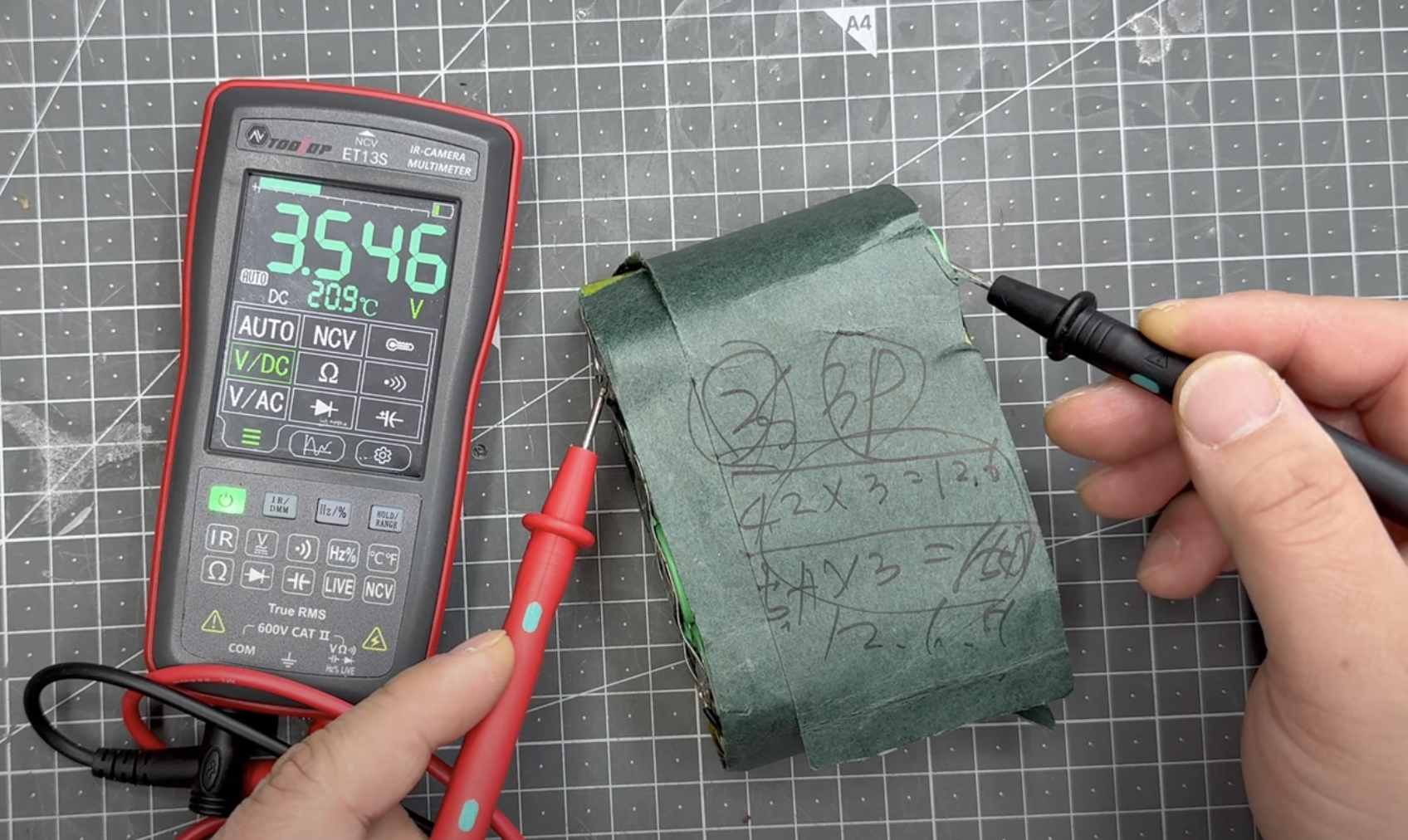

이렇게 B+에 플러스 극성 체크를 그리고 그아랫쪽

-단자를 -체크를 해보면 이렇게 정상 전압이 나옵니다



만약에 그럼 반대로 체크기를 체크했을때는

어떤 결과가 나올까요?

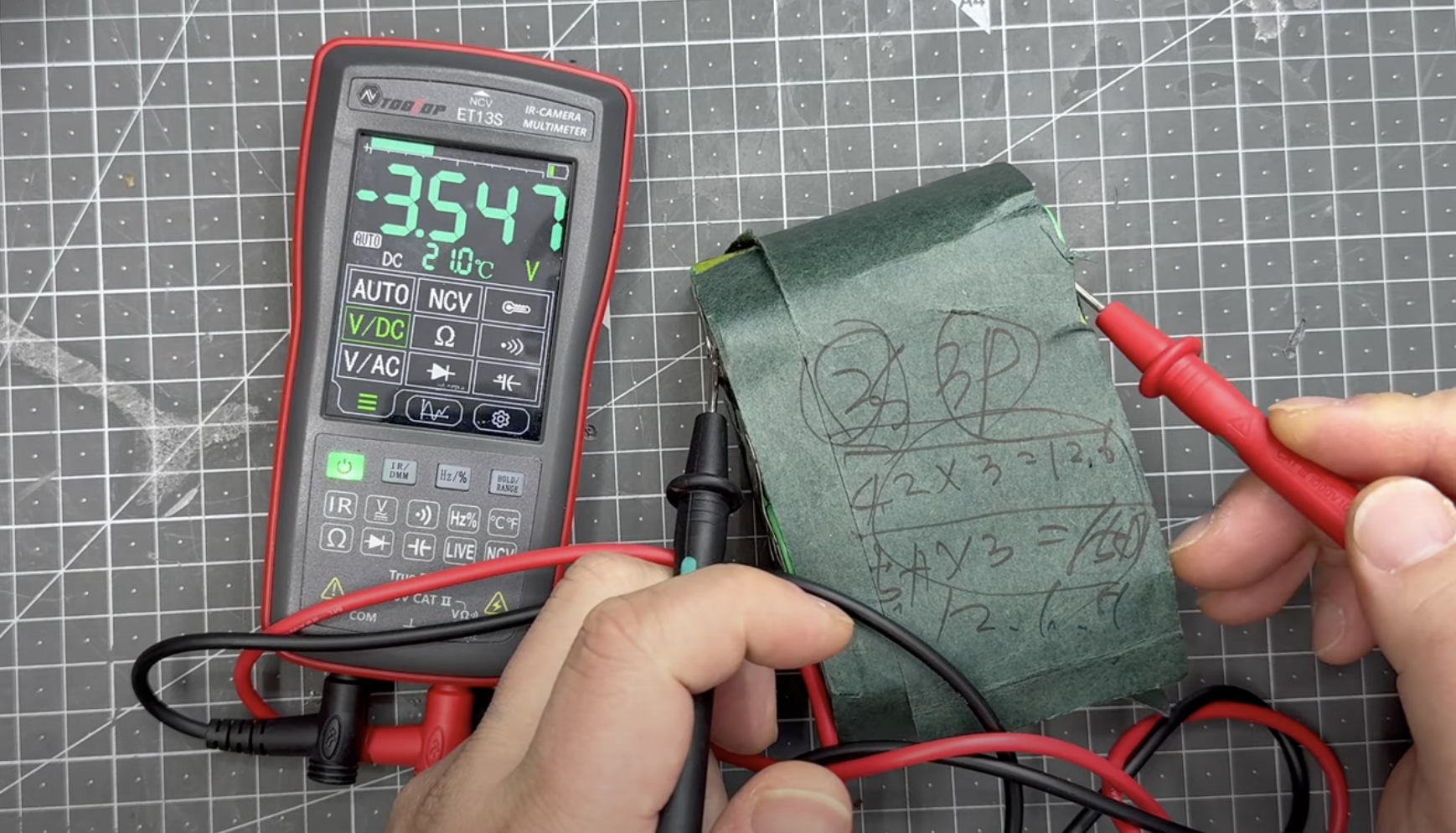

이렇게 반대로 연결을 했을때는 -극성 전압으로

표기가 되어서 잘못 연결되었음을 알려주게 됩니다



테스터기 하나로도 전압을 측정하고

또 극성 체크를 할수 있기 때문에 고장없이

개별 충전을 진행할수 있게 됩니다









이렇게 극성이 두개가 연결된 직렬단자의 극성을

잘 모르신다고 하시면 체크를 하시는게 좋습니다



+극이 될수도 있고 -극이 될수도 있지만

기준점을 B+를 잡고 체크를 한다면 아랫쪽으로

하나씩 극성을 확인할수가 있습니다



반대로 B-를 기준으로 시작을 한다고 해도

반대로 생각하고 진행하면 똑같이 진행됩니다











본인이 잘 활용할수 있는 기준을 잡고

배터리의 극성을 확인할수 있다면 개별충전을 하고

각 셀의 개별 전압을 맞출수가 있습니다

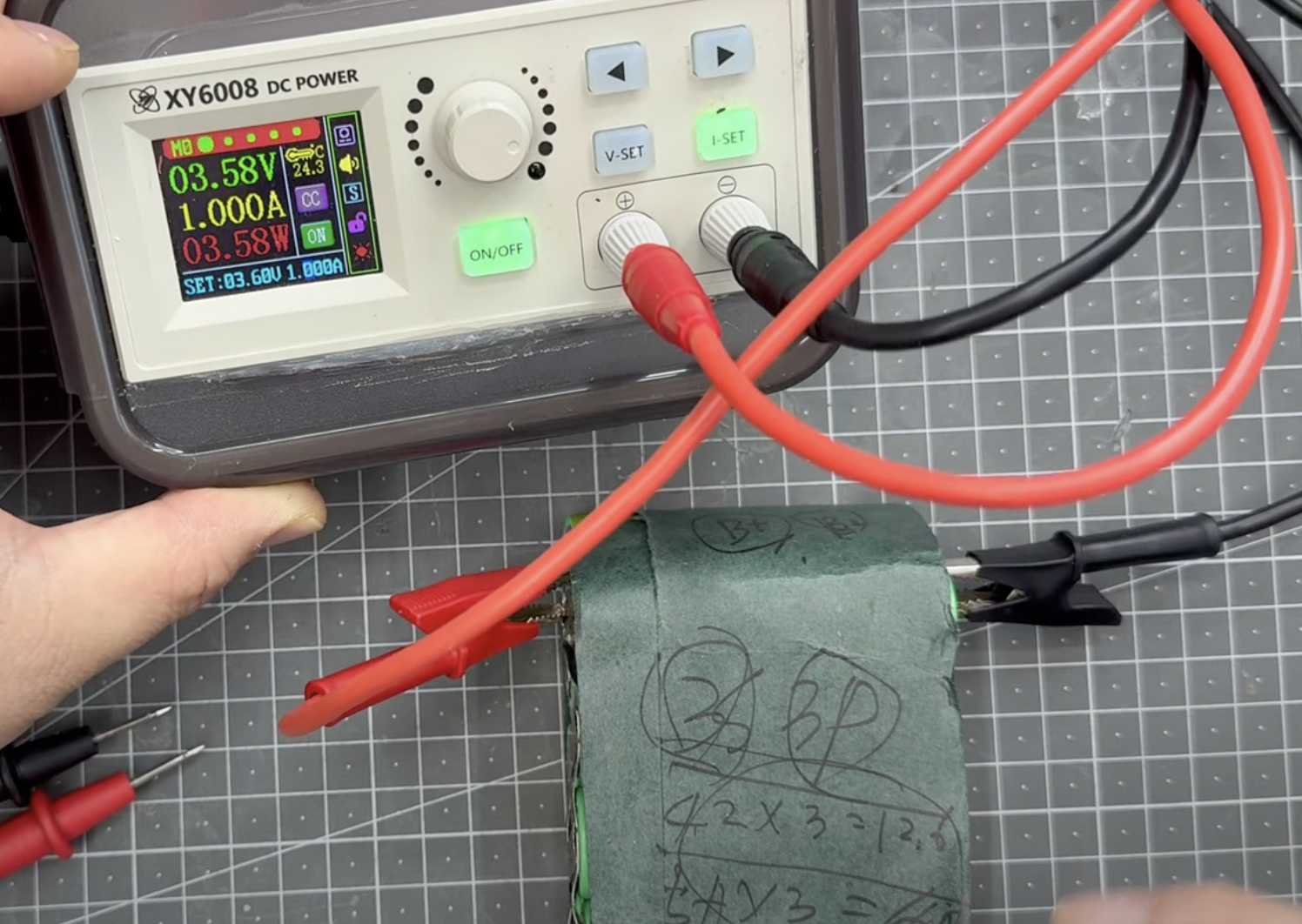

이게 밸런스충전의 개념이고 충전기가 없어도

파워서플라이로 각 셀 전압을 맞출수 있습니다



배터리의 상태를 미리 알고 전압을 맞춘다면

좀더 오랜기간 정상적으로 사용할수 있기 때문에

배터리의 상태를 좀더 안정적으로 유지 시킬수가 있습니다











항상 우리가 사용하는 배터리팩은 여러개의 셀로

이루어져 있기 때문에 셀 밸런스에 취약합니다



하지만 이렇게 각 셀의 개별충전으로 전압을 맞춘다면

최대한 오랜기간 고장없이 사용할수가 있습니다



밸런스 충전기를 사용하는것도 좋지만

이렇게 각셀의 극성을 확인할수 있고 개별충전으로

전압을 맞추는것도 방법일수 있으니 참고하시길 바랍니다
