점프스타터 만들기 ! 캐패시터를 이용한 무제한 사용 및 방전차량에서 충전후 점프한다

점프스타터 만들기 : 방전된 차량의 전압으로 충전해서 다시 점프한다??


오늘은 제가 만들어서 사용하고 있는 점프스타터를
소개할까 합니다

캐패시터를 이용하여 만들었고 12v 차량 전부
시동이 잘 걸리는 용량이며 또 특별하게 제작하였어요

특별한 부분은 차량이 방전이 되어 있는 상태라면
대략 9~11v를 유지하고 있습니다

그전압에서 오토승강압회로를 이용하여 점프가 가능한
14v까지 충전을 해서 다시 시동을 거는 방식입니다

캐패시터는 조금의 용량으로도 엄청 높은
출력을 낼 수 있기 때문에 가능한 부분입니다


제가 만들어서 사용하고 있는 점프스타터 만들기
지금부터 한번 보여드리도록 하겠습니다

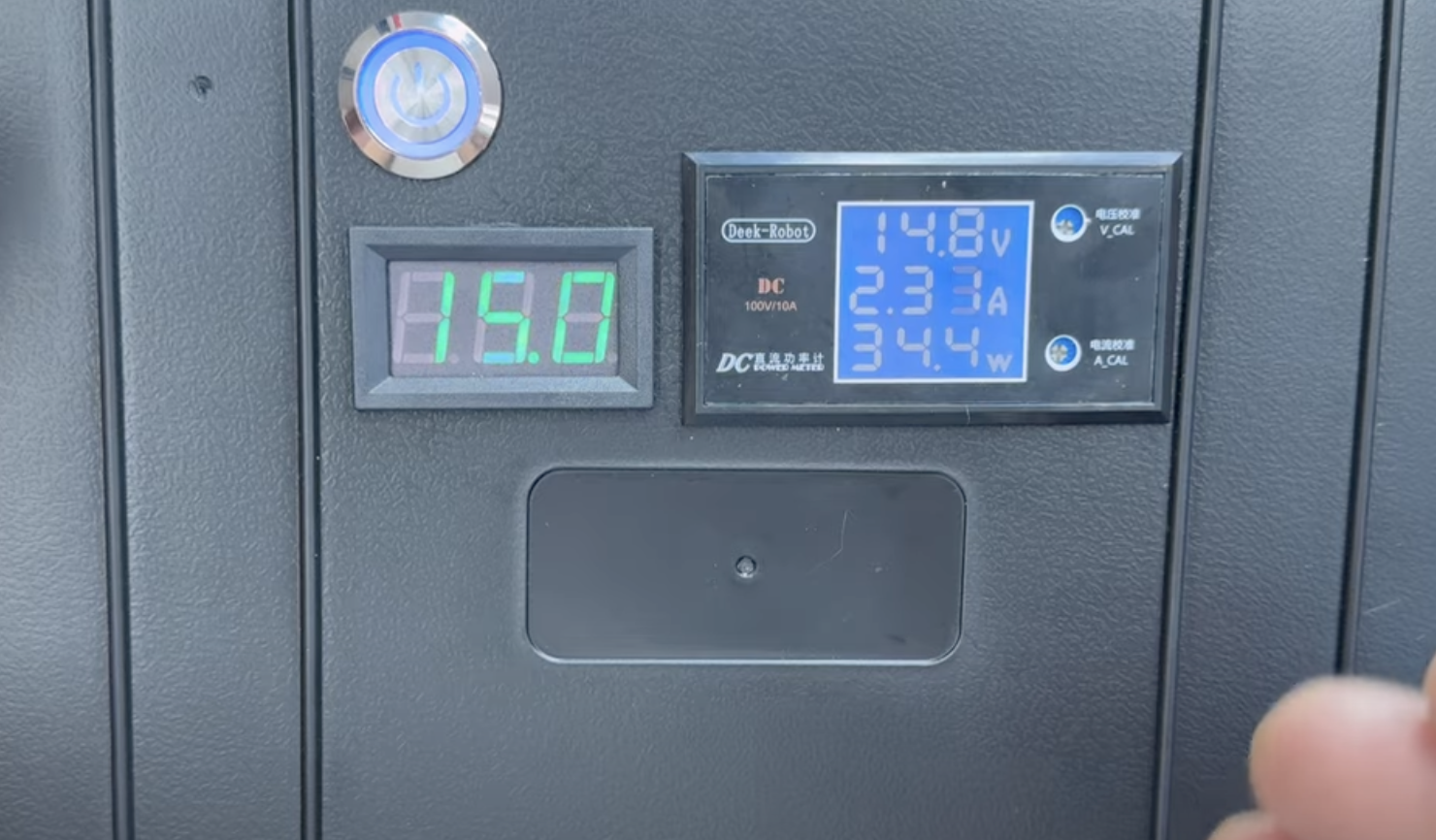

작은 케이스에 담아서 사용하고 있고
충전되는 전류값 확인도 가능하도록 하였어요

그리고 내부에 기존에 사용하던 인산철 배터리를
추가로 넣어서 병렬로 연결하여 비상시에는
더 높은 출력이 가능하도록 제작을 하였습니다

그리고 완전 방전 차량의 경우는 충전이 안돼서
그럴 때는 배터리와 연결을 하면 바로 사용이 가능해요

캐패시터 자체가 자연방전이 심하기 때문에
배터리를 넣어서 언제든지 사용할 수 있게 해 주었어요

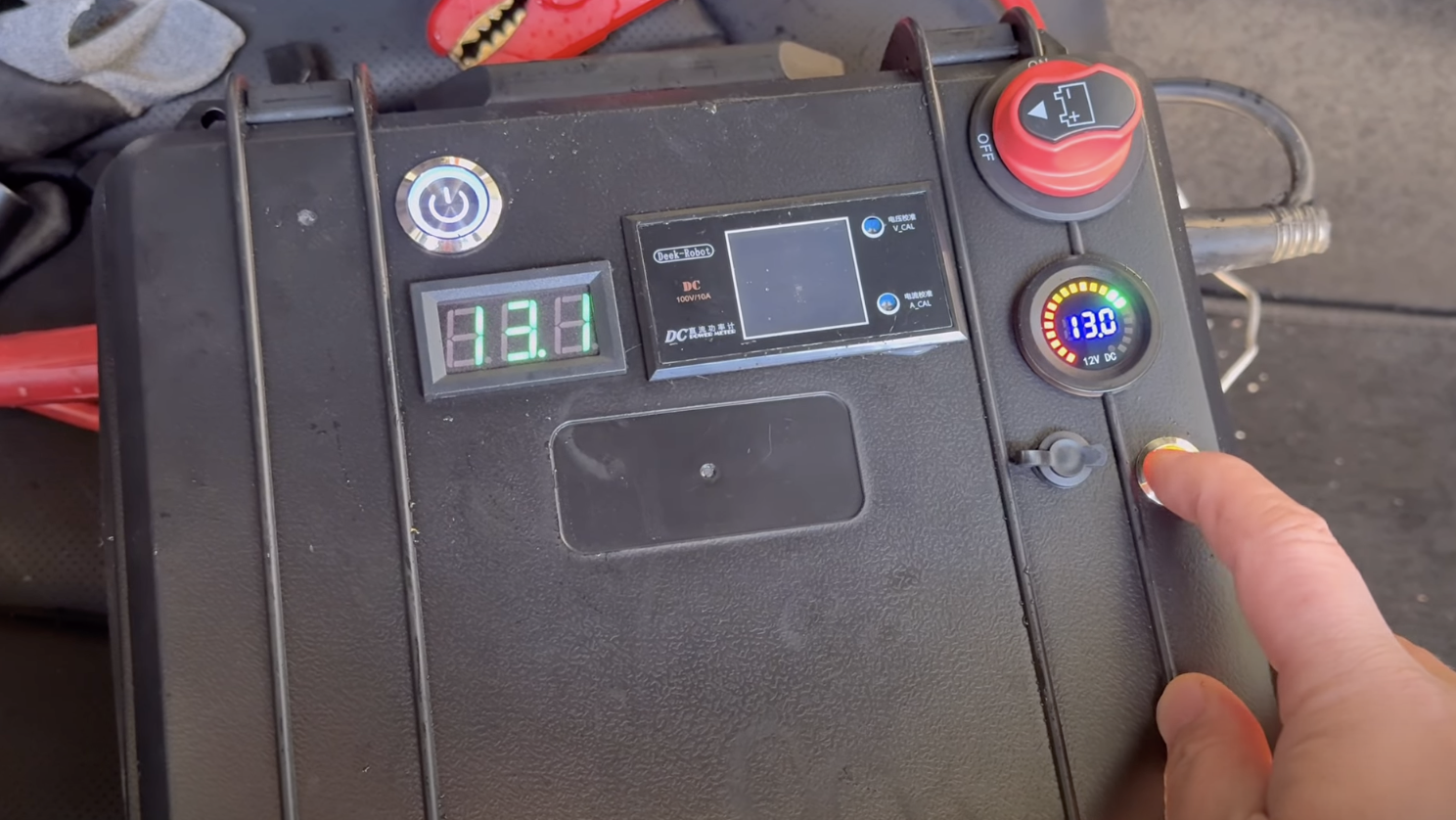

캐패시터의 전압을 표시를 해주고
배터리의 전압을 표시를 해줍니다

그리고 로터리 스위치를 돌리면 캐패시터와
배터리가 병렬로 연결되는 방식이랍니다

평상시에는 캐패시터로 사용하다가 비상시에는
배터리와 병렬로 연결을 하여 사용하고 있어요

따로 충전하지 않아도 계속 사용할 수 있기 때문에
너무 편리한 제품이 아닌가 생각해 봅니다






내부에는 360f 짜리 캐패시터를 6s4p로 연결하고
릴레이를 통해서 스위칭 작업을 해주었습니다

사용할 때는 스위치를 눌러서 릴레이가 작동할 수
있도록 해주었습니다

점프스타터 만들기 진행 시 스위치로 사용되는
릴레이의 경우 7v 이상에서만 작동을 합니다

그래서 혹시 자연방전이 너무 많이 되면 릴레이가
안 켜질 수 있으니 참고하시길 바랍니다






사진을 누르시면 구매처로 이동합니다

오늘의 가장 중요한 부품 중에 하나인
오토승강압회로 ltc3780입니다

입력으로는 5~32V까지 입력이 되고
출력으로는 1~30v까지 자유롭게 사용이 가능합니다

그래서 낮은 전압이 입력으로 들어와도
출력으로는 높은 전압을 내줄 수가 있는 거랍니다

하지만 최대전류값은 10a로 너무 높게 사용하면
고장이 날 수 있기 때문에 6a정도로 조절해서 사용합니다






이제 타공을 해주었습니다

점프스타터 만들기 중에 타공 부분이 가장 어렵다고
생각할 수도 있답니다

처음에 구도를 잡고 스위치나 전압계등을 어디로
위치시킬지 미리 생각을 하고 타공을 하시는 게 좋습니다

그래야 실패 없이 타공을 할 수 있고 나름 만족스러운
케이스가 제작이 되기 때문입니다

처음에는 사이즈 맞추기가 힘들고 자꾸 실패하지만
하나씩 하다 보면 이것도 실력이 늘더라고요






배선연결의 경우 하나씩 차근차근 연결하면 되는데
먼저 캐패시터를 작동시키기 위햇 스위치를 통해서
릴레이 전원을 연결을 해줍니다

그리고 전원이 켜지면 작동해야 할 전압계를
동시에 연결을 해주시면 스위치를 켰을때
릴레이와 동시에 전압계가 작동이 됩니다

그럼 이제 점프는 해결되었고~

또 전압전류계를 연결을 해야 하는데
별도의 단자를 만들어서 낮은 전압에서도
충전이 될 수 있도록 오토승강압회로를 연결해 줍니다

이때 오토승강압회로의 경우 스위치 없이 단자만
연결하면 작동될 수 있도록 하였습니다






연결을 하고 10v의 전압을 주고 체크를 해보니
아주 잘 작동을 하고 충전도 잘되네요

이렇게 낮은 전압에서 15v까지 올려주니 한방에
시동이 너무 잘 걸립니다

엄청 오랫동안 세워놓은 완전방전 차량을 일발시동이
안될 수도 있지만 대부분의 12v 차량은 전부다
일발시동으로 걸려줍니다

캐패시터를 잘 활용하면 제대로 된 점프스타터 만들기
진행을 할 수 있으니 참고하시고 만들어보시길 바랍니다






오토승강압 회로의 경우 입력은 차량의 단자 쪽에
출력은 캐패시터로 연결을 해주면 됩니다

그리고 중앙에 저항을 조정을 해서 전압과 전류를
조절을 해야지 사용할 수 있답니다

저전압 차단설정을 마무리하고 전압 전류값을
조절해서 사용하시길 바랍니다

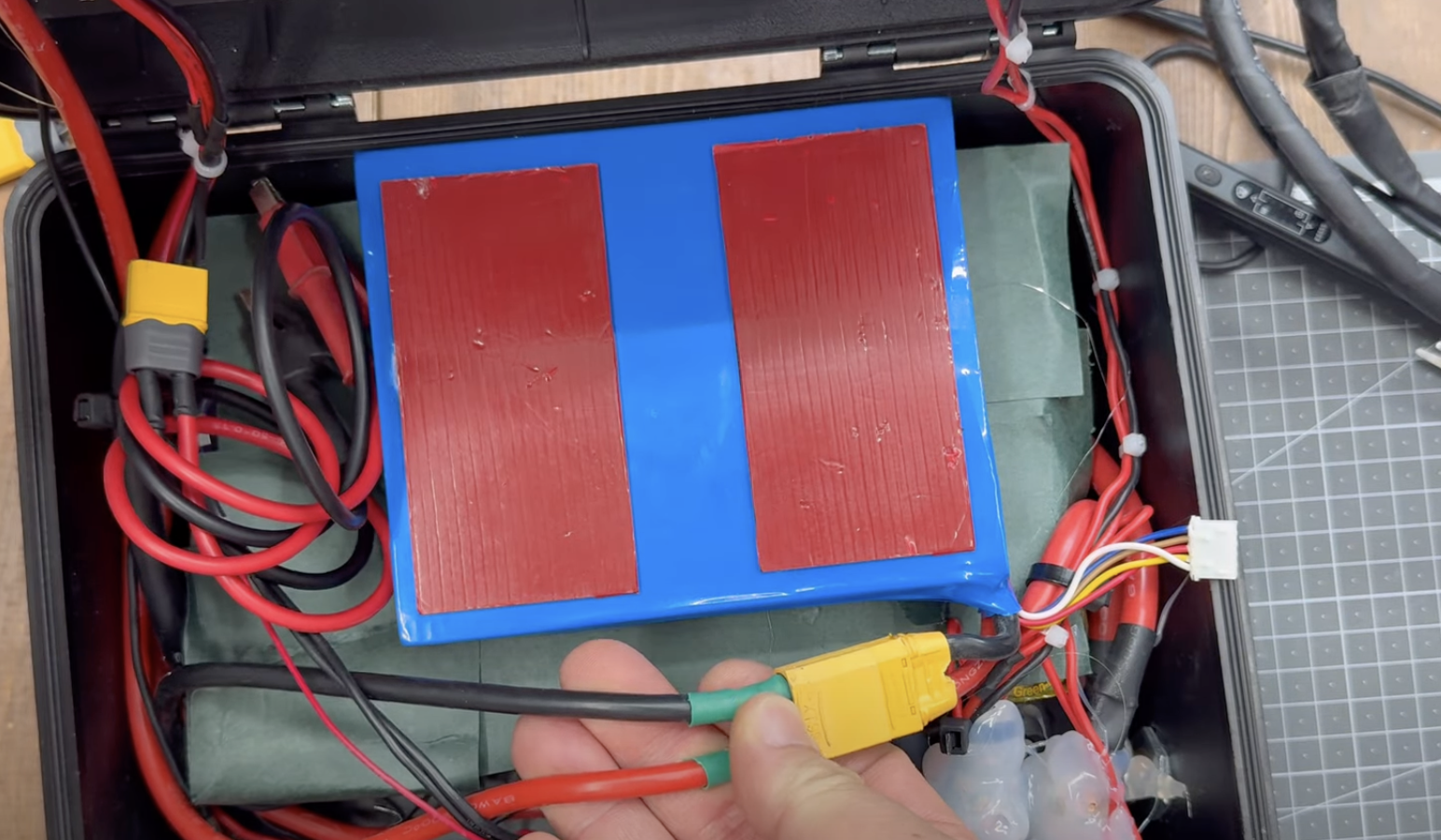

마지막으로 예전에 점프스타터 배터리로 사용했던
인산철 배터리를 함께 넣어주었습니다

로터리 스위치를 이용하여 사용 시에만 병렬로
연결될 수 있도록 하여 필요시에 사용하게 됩니다

바로 연결하면 캐패시터의 전압은 인산철 전압이
13v로 맞춰지면서 사용이 가능하게 됩니다

시간이 없을 때는 배터리와 연결해서 사용하게 되고
자주 사용하다 보니 그냥 점프할 때 함께 연결해서
사용하게 되더라고요 ㅎ






이렇게 캐패시터를 이용한 점프스타터 만들기
진행을 해보았는데 실제로 사용하고 있고

너무 편리하기 때문에 한번 만들어 보시는 것도
좋을 것 같다는 생각이 듭니다

방전된 차량에서 다시 충전해서 점프를 한다..
너무 편하게 사용되는 부분이니 참고하셔서
더 멋진 제품 만들어 보시길 바랍니다
