리튬이온배터리팩 만들기 3s12p 60ah ! 파워뱅크 제작 안전하게 해요

리튬이온배터리팩 3s12p 60ah 용량으로
최대한 안전하게 만들어요


오늘은 리튬이온 배터리 21700 배터리를 이용하여
파워뱅크에 사용할 배터리팩 만들기를 해보았습니다

배터리의 제작의 경우 최대한 안전을 신경 써서
만들어야지 오랜 기간 문제없이 사용이 가능합니다

그래서 최대한 충격이나 움직임에도 문제없이
사용할 수 있도록 신경 써서 제작을 해보았습니다




먼저 21700 사이즈의 배터리를 사용하고 배터리는
홀더를 이용하여 흔들림 없이 고정을 해줄까 합니다

배터리 홀더 사용 시에 충격이나 움직임으로 인한
배터리 흔들림을 잡아주기 때문에 좀 더 안전한
사용이 가능합니다

단점으로는 사이즈가 커져서 일반 제작 시보다
부피면에서는 늘어날 수 있습니다

물론 파워뱅크 제작 시에 필요에 따라서는
홀더를 사용 안 할 수도 있지만 일반적으로는
사용하시는 게 안전하게 사용할 수 있는 방법입니다







사진을 클릭하면 배터리 홀더 판매처로 이동합니다

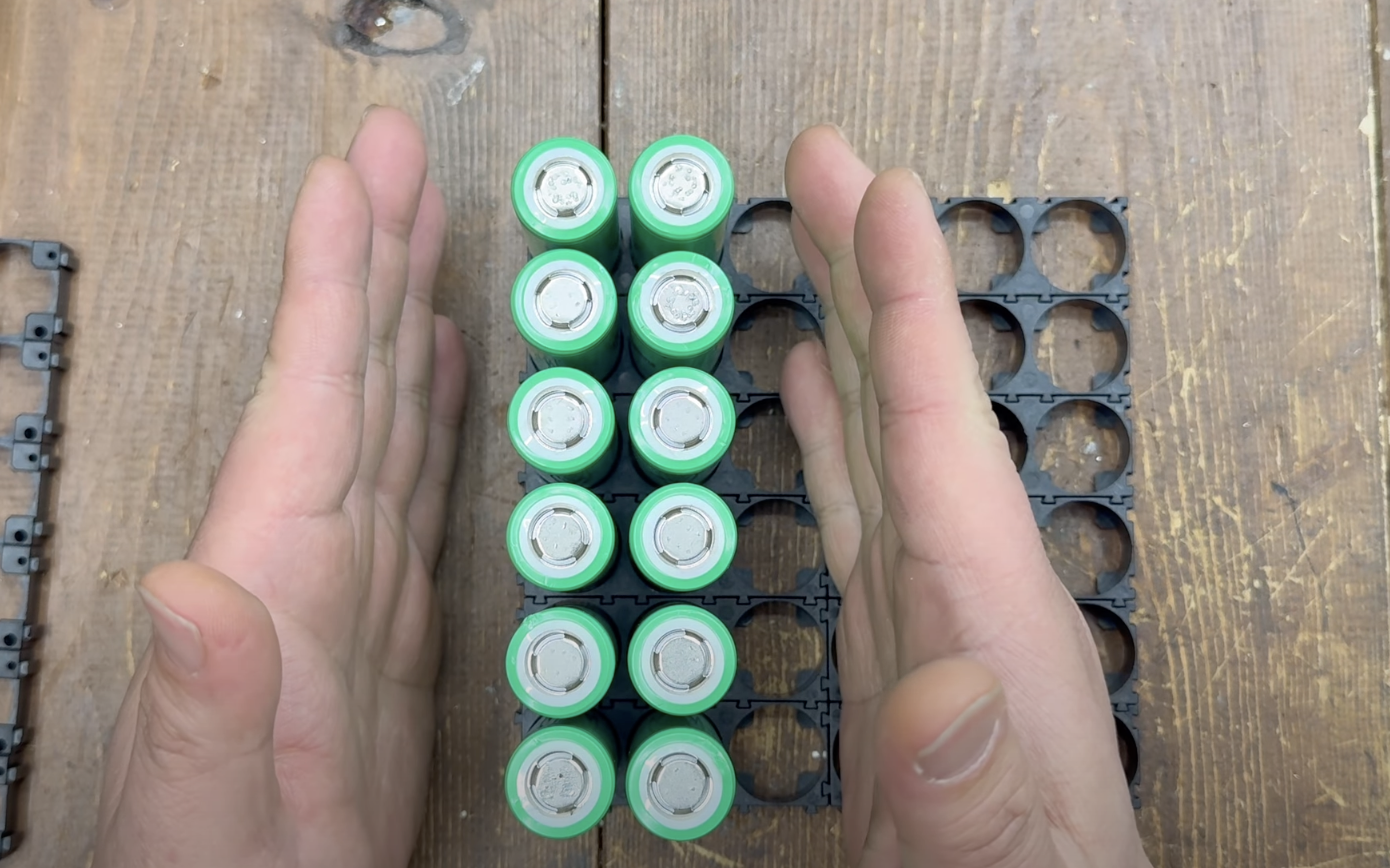

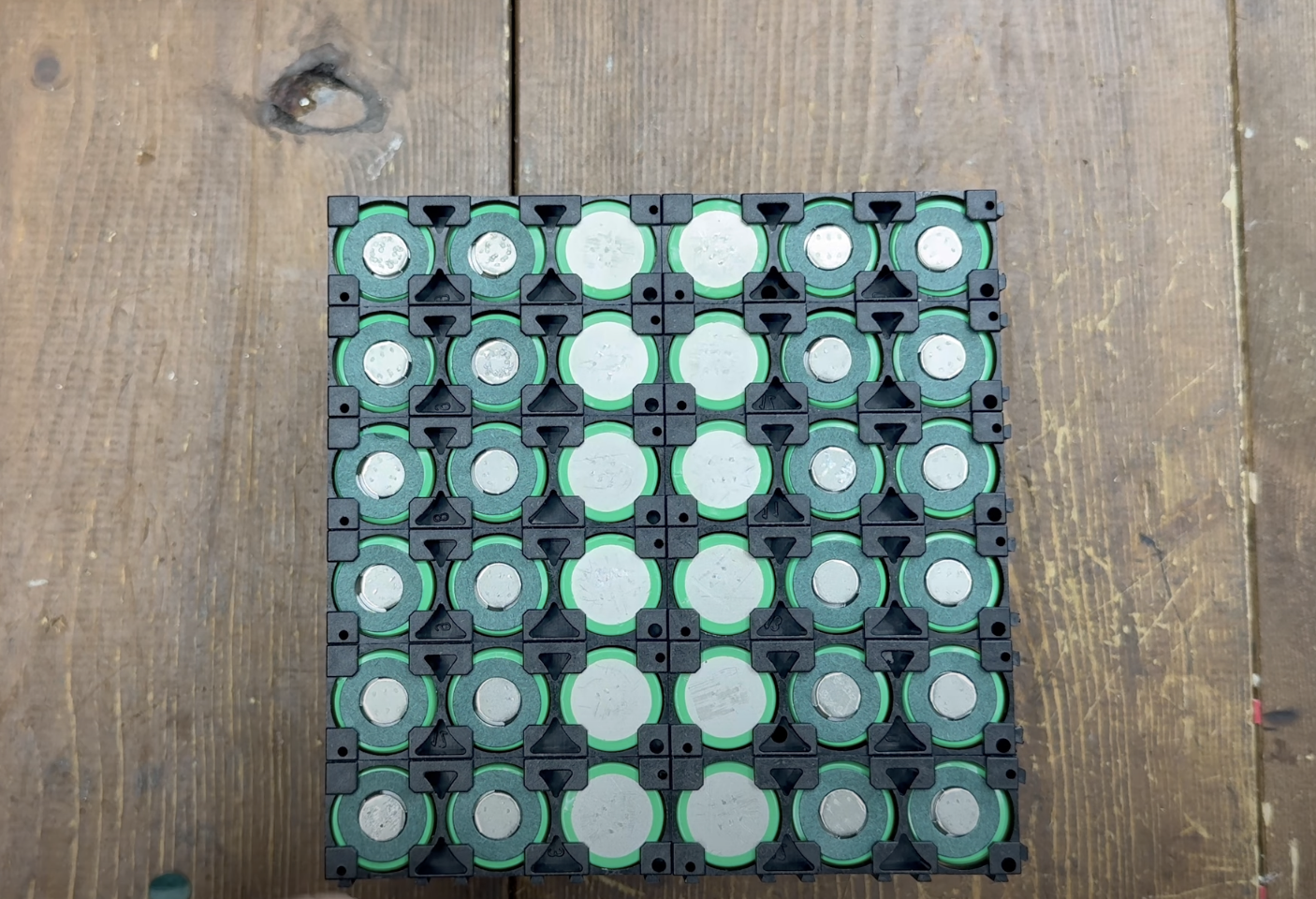

이렇게 배터리를 12개씩 3s 배열로 놓아주고
배터리 홀더를 위쪽에서도 고정을 시켜 배열을 잡습니다

이렇게 홀더로 배열을 잡아준 후에
스폿용접기를 이용하여 배터리 연결을 진행합니다

홀더가 있기 때문에 스폿 연결을 했던 니켈도
충격에도 눌림 없이 안전하게 사용할 수 있습니다

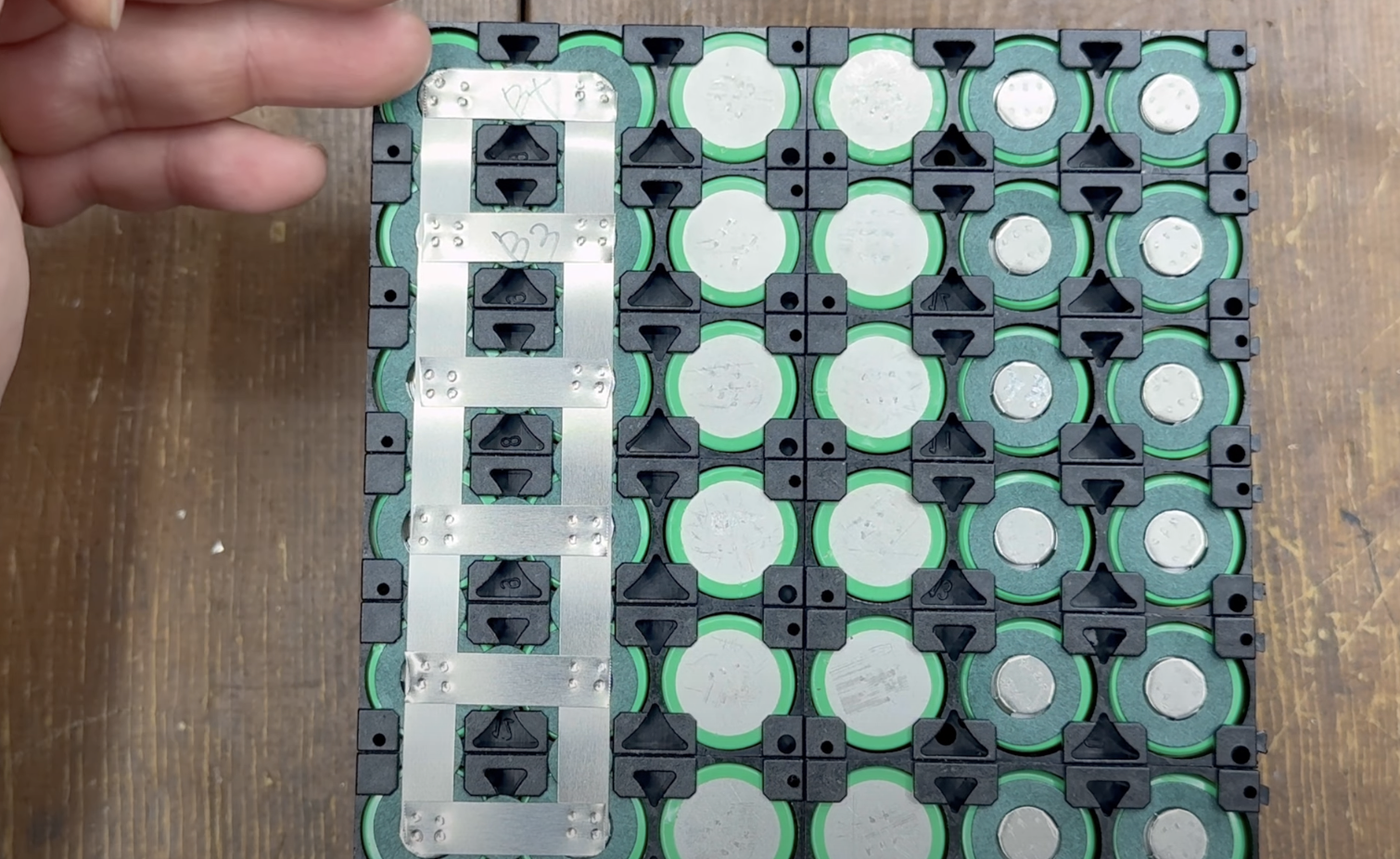

가장 먼저 배터리의 기준이 되는 b+단자를
12개를 병렬로 연결을 해줍니다

3s 12p 배열로 제작을 할 거라서 12개씩 3묶음을
직렬로 연결을 진행하게 된답니다

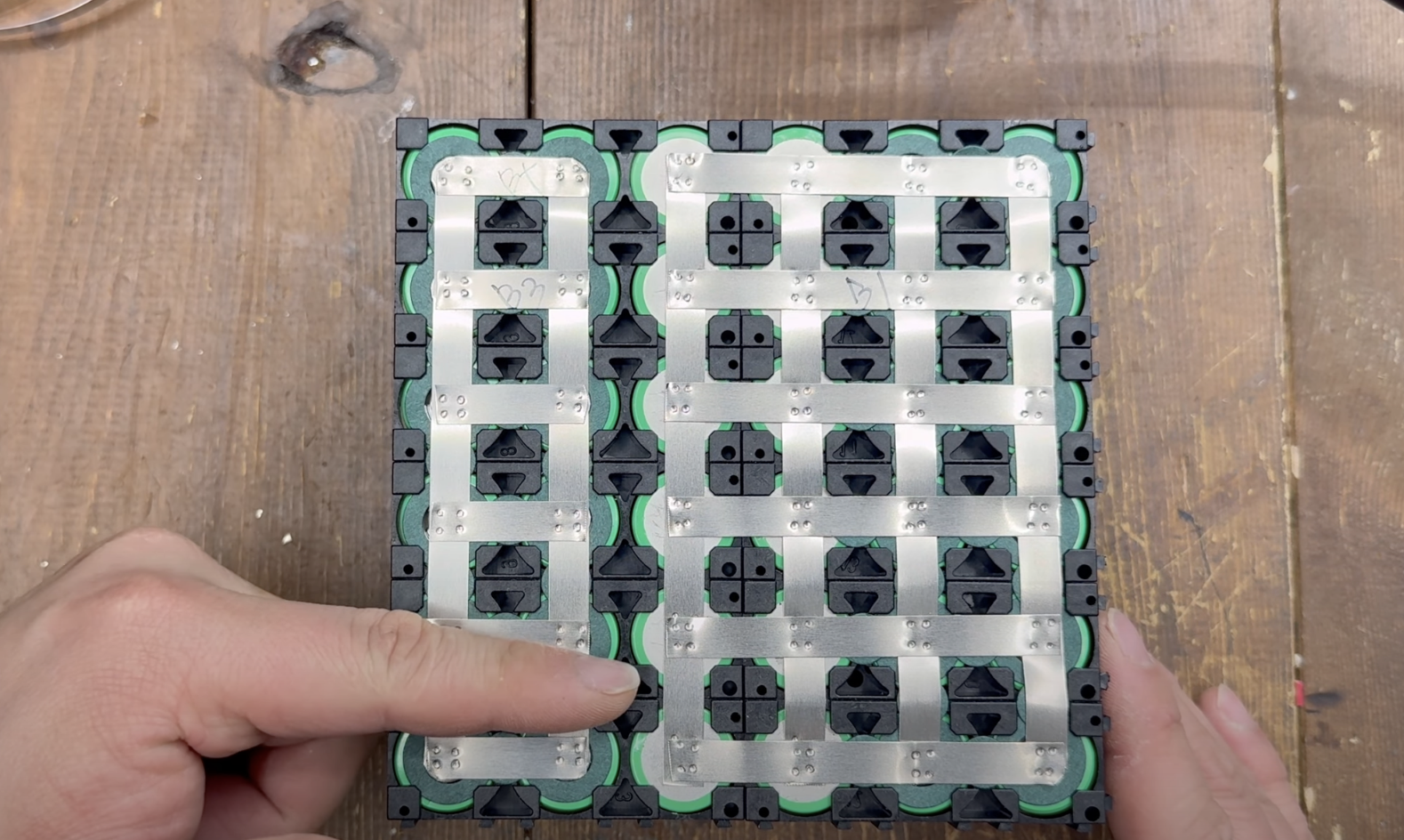

그리고 b+ 연결을 완료하였다면 이제 그 옆으로
24개의 단자를 연결을 진행을 합니다

b+옆쪽으로 연결된 24개의 단자는 b1으로 표기하고
보호회로 연결 시 b1부분에 연결합니다

이렇게 하나하나 배터리를 연결할 때 각 셀의
명칭을 표기하는 것은 자주 작업을 하다 보면
헷갈릴 수 있기 때문입니다

잘못연결하는 순간 사고가 발생할 수 있기 때문에
자주 하는 작업이라도 표시를 하는 게 좋습니다

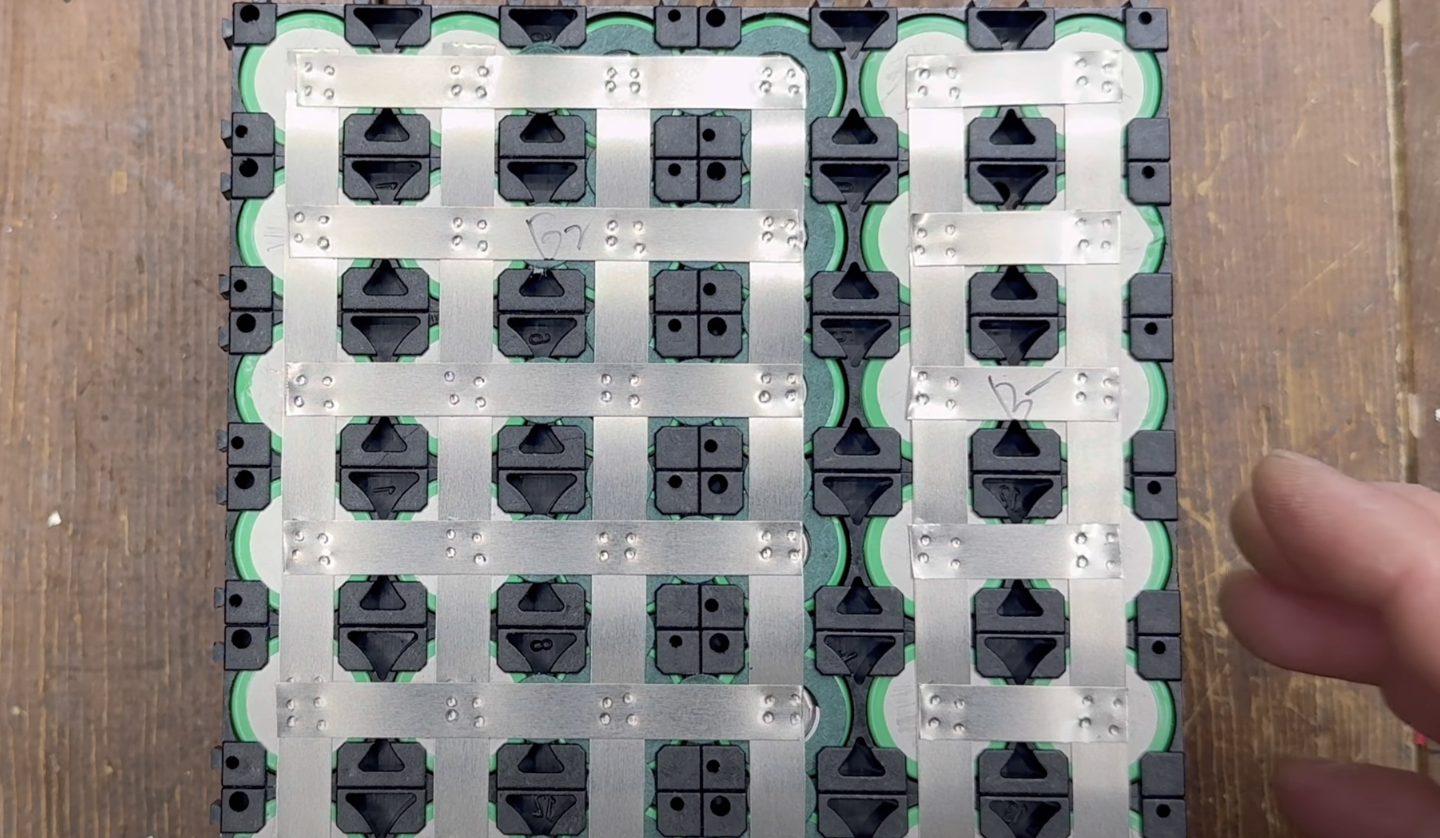

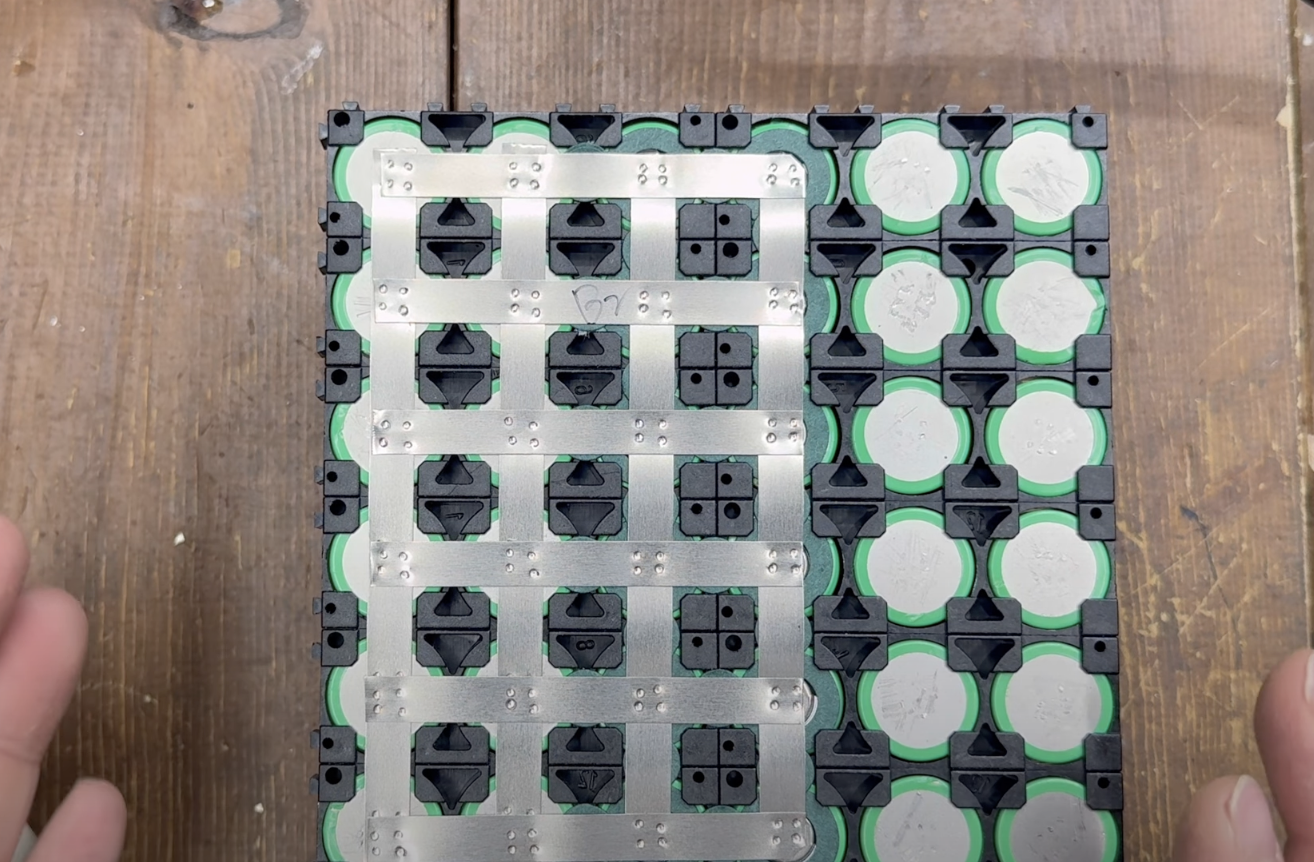

이제 배터리를 뒤집어서 b+에서 내려온 -단자와
옆에 있는 +단자 24개를 연결을 하게 됩니다

이제 이단자의 명칭은 b2로 표기하게 됩니다

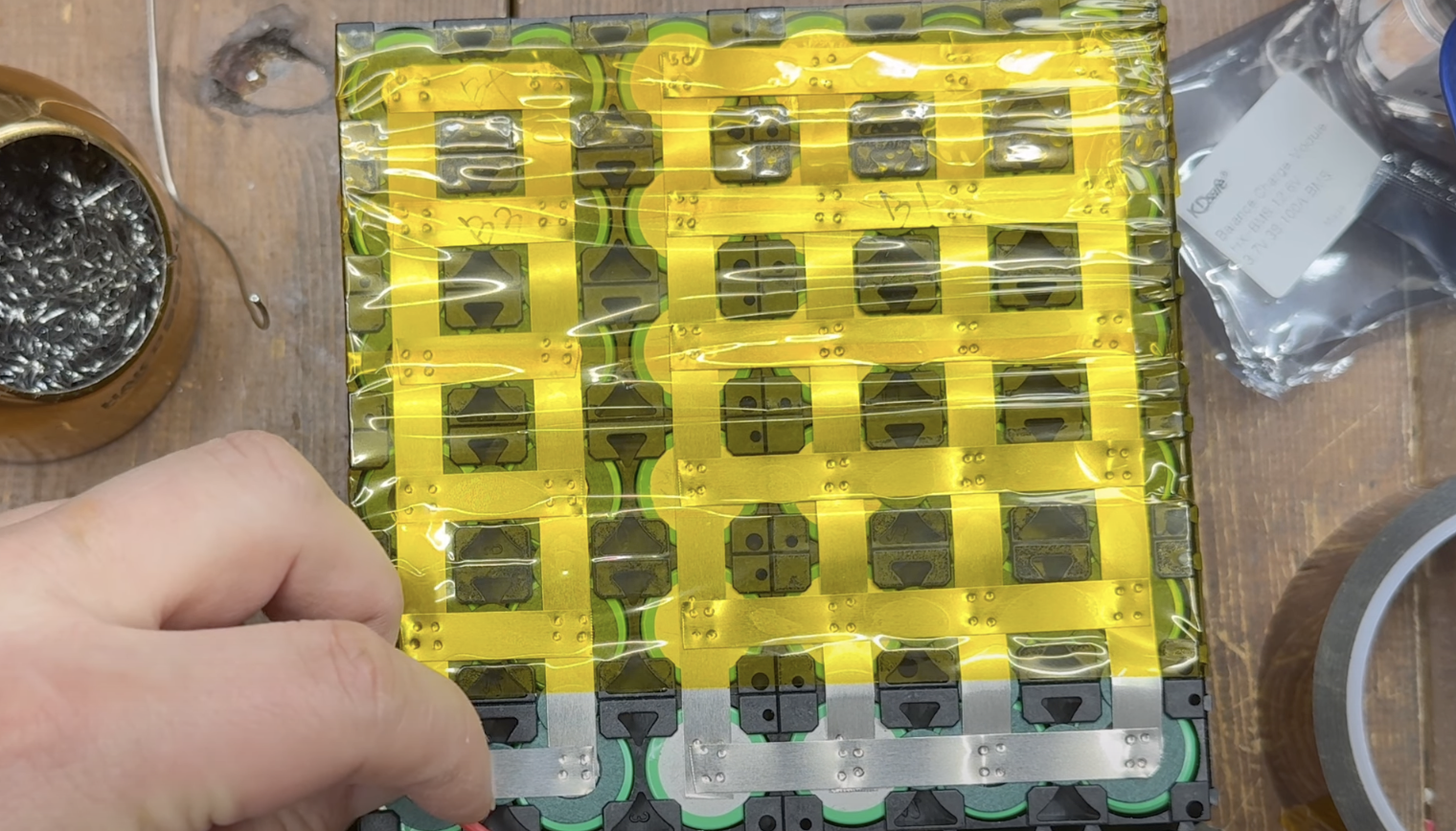

이때 배터리 +극 사이에는 절연지의 남는 부분을
붙여서 니켈이 지나가는 자리에서 혹시라도 쇼트가
일어나지 않도록 절연작업을 추가로 해주었어요

리튬이온배터리팩 만들기 중 절연작업이
가장 중요하게 적용되는 부분이라 최대한
신경을 쓰고 제작을 하였습니다

파워뱅크로 완성을 하고 휴대용으로 가지고 다니게
될 배터리 팩이기 때문에 움직임이나 충격에 강하게
만드는 게 가장 큰 목적입니다







이제 마지막 남은 -단자 12개를 연결을 하고
b-로 표기를 하면 이제 셀 연결을 마무리가 되었어요

b-부터 b1 b2 b+ 이렇게 4개의 명칭의 단자가 연결되고
이제 보호회로에 차례차례 연결을 하면 된답니다

항상 b+든 지 b-든 지 기준점을 잡고 하나씩 내려오던지
또는 하나씩 올라가면서 명칭을 맞추고 연결하면 된답니다








오늘 제가 사용하는 bms의 경우는 명칭이 잘못
체크가 돼서 헷갈릴 수 있는 부분이 있습니다

겸용으로 사용되는 회로라서 제대로 표기가 되지 않아
판매처에서 제시하는 방법을 확인하고 연결해야 돼요

일단 b+부터 차근차근 아래쪽으로 연결을 하면 되는데
b4라고 표기된 부분에 b2를 연결을 하고
b3라고 표기된 부분에 b1을 연결을 하면 된답니다





항상 배터리 연결 시에는 노출되어 있는 배터리
부분을 절연작업을 해놓고 진행하시길 바랍니다

작업 다이에 놓여있는 전기가 흐르는 물체가 닿아서
쇼트가 날 수 있기 때문에 최대한 절연에 신경 써야 해요

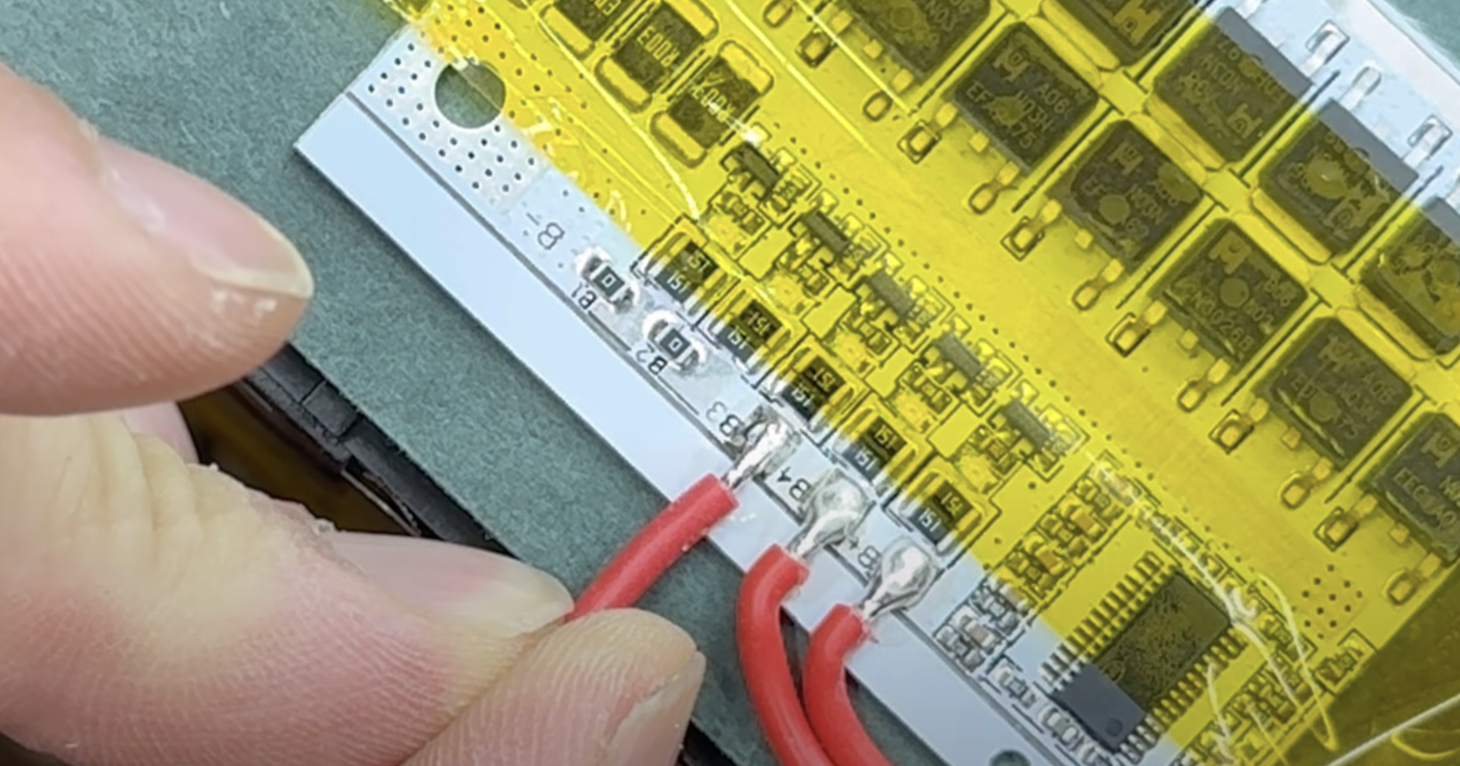

그리고 이제 보호회로에 하나씩 하나씩 연결을
하면 되는데 단자가 작다 보니 쇼트를 조심해야 됩니다

납땜의 경우 자주 하다 보면 익숙해져서 작은 공간도
어렵지 않게 진행하실 수 있는데,

처음 하셔서 납땜이 서투신 분이시라면 최대한 연습을
진행하고 연결을 하시는 게 좋습니다

성능 좋은 인두기를 사용해서 확실한 작업을
빠르고 간결하게 진행하는 것이 납땜을 잘하는 방법입니다

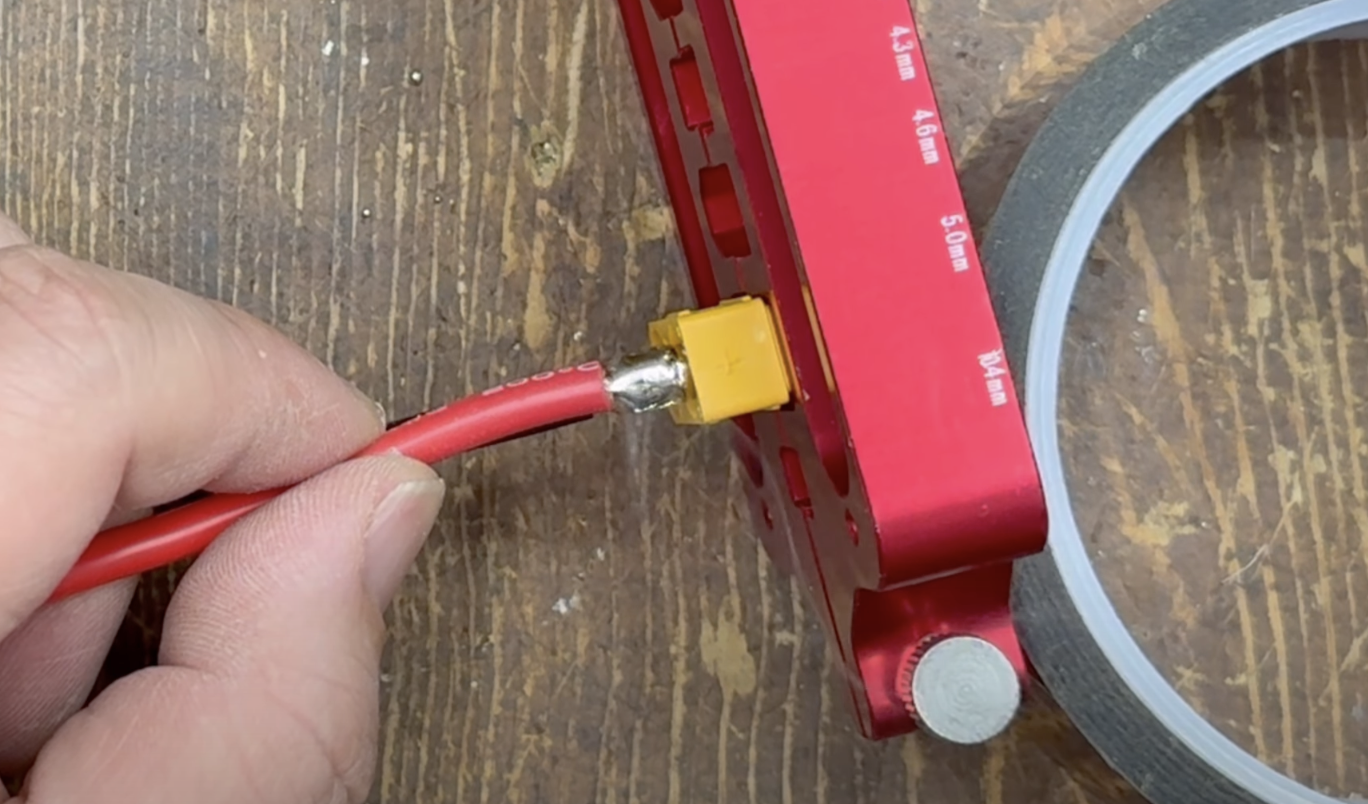

출력단자를 만들어서 회로에 출력 부분에
연결을 해주려고 합니다

단자는 xt90 단자를 이용해서 상판과 연결을 하고
파워뱅크 사용이 되도록 하려고 합니다

바로 전선으로 상판과 연결을 하면 나중에 고장이나
기타 손을 봐야 할 때 힘들어지기 때문에
단자로 만들어서 연결하면 편리하게 사용됩니다

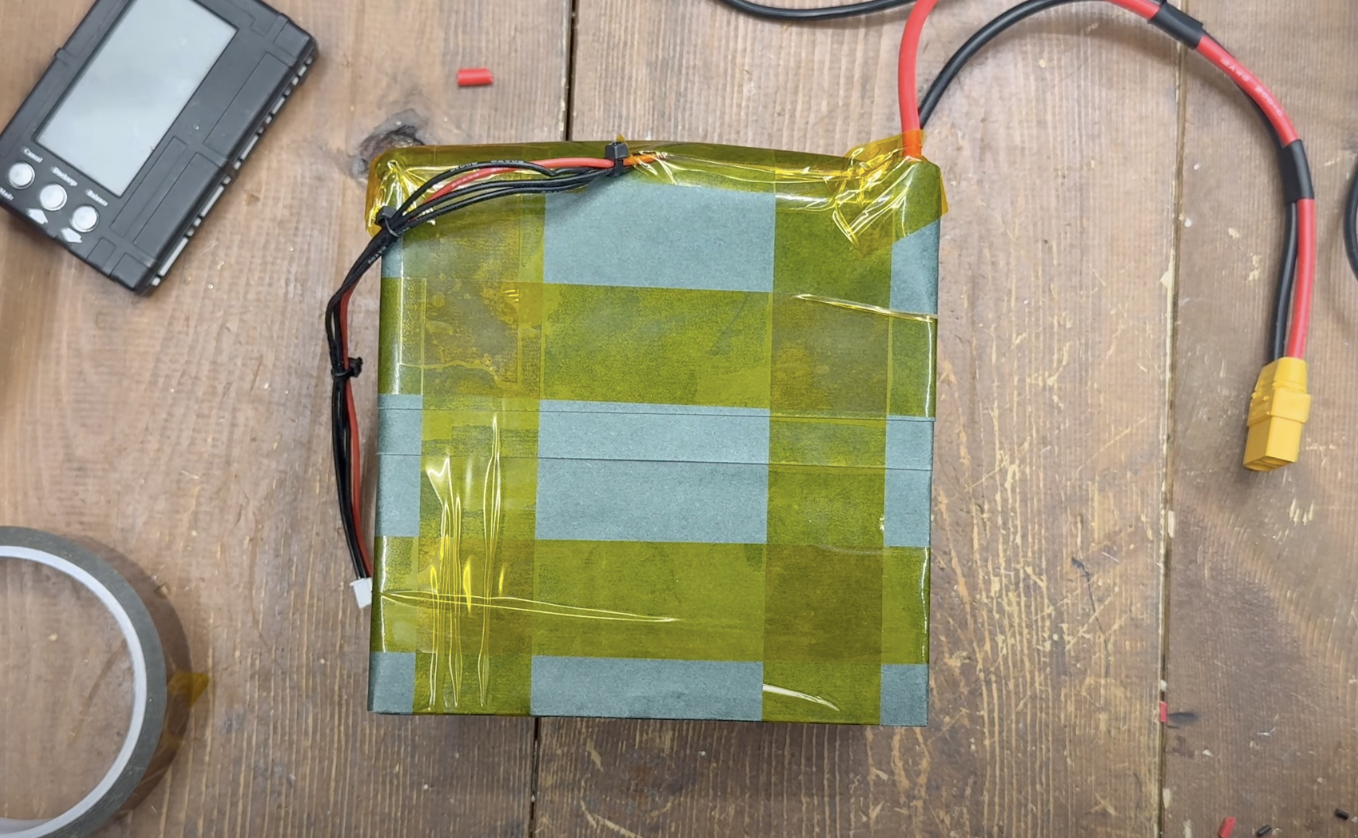

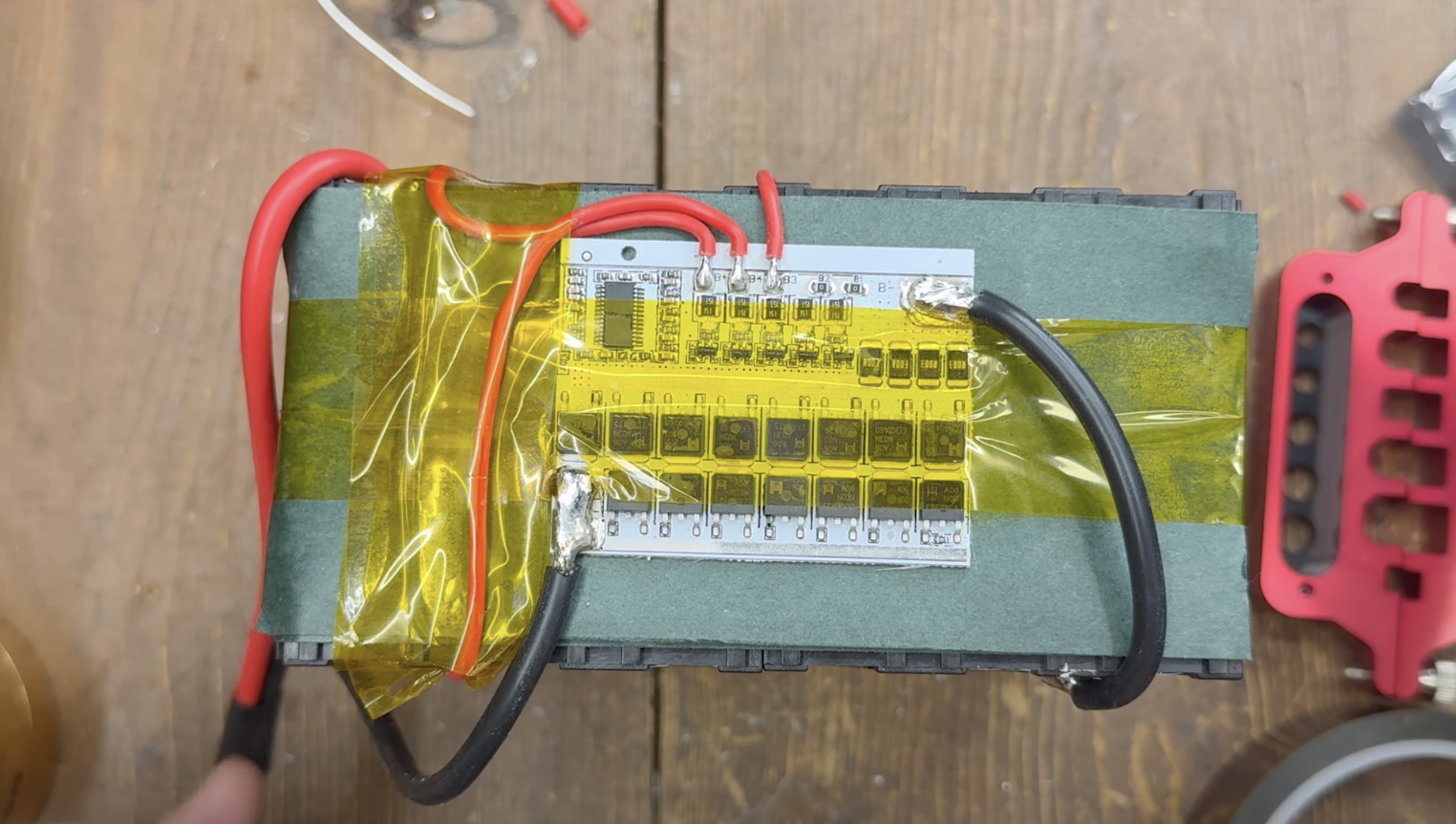

이제 배터리와 보호회로 연결이 마무리가 되고

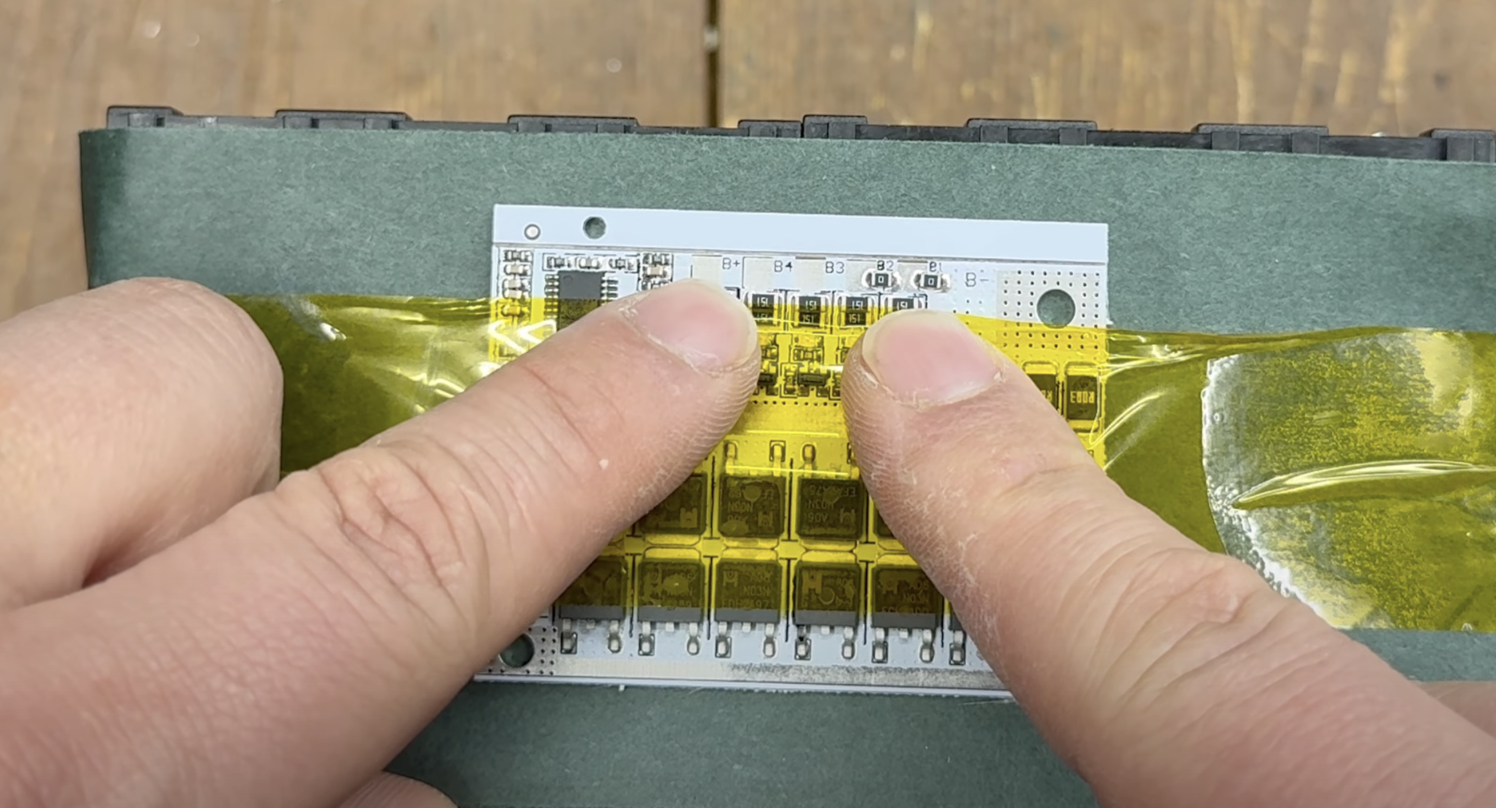

보호회로에 노출된 부분을 모두 절연작업 처리해 줍니다

항상 리튬이온배터리팩 만들기는 쇼트를 조심해야 해서
절연작업을 최대한 많이 해주시길 바랍니다

잘 사용하면 정말 가볍고 안전한 배터리인데
꼭 잘못사용해서 문제가 생기는 부분이 많아서
최대한 안전하게 만드시는 게 중요하답니다





오늘 리튬이온 배터리팩 만들기 3s12p 60ah
사이즈는 작지만 용량이 커서 휴대용으로 사용하기
좋은 사이즈라고  생각됩니다

이제 이 배터리를 이용하여 파워뱅크를 제작해서
캠핑을 할 때 좀 더 가볍게 가지고 다니면서 작은 전류를
사용하는 제품들을 잘 사용해 보렵니다

조만간에 상판 구성이나 배선연결하는 방법도
포스팅해보도록 하겠습니다
