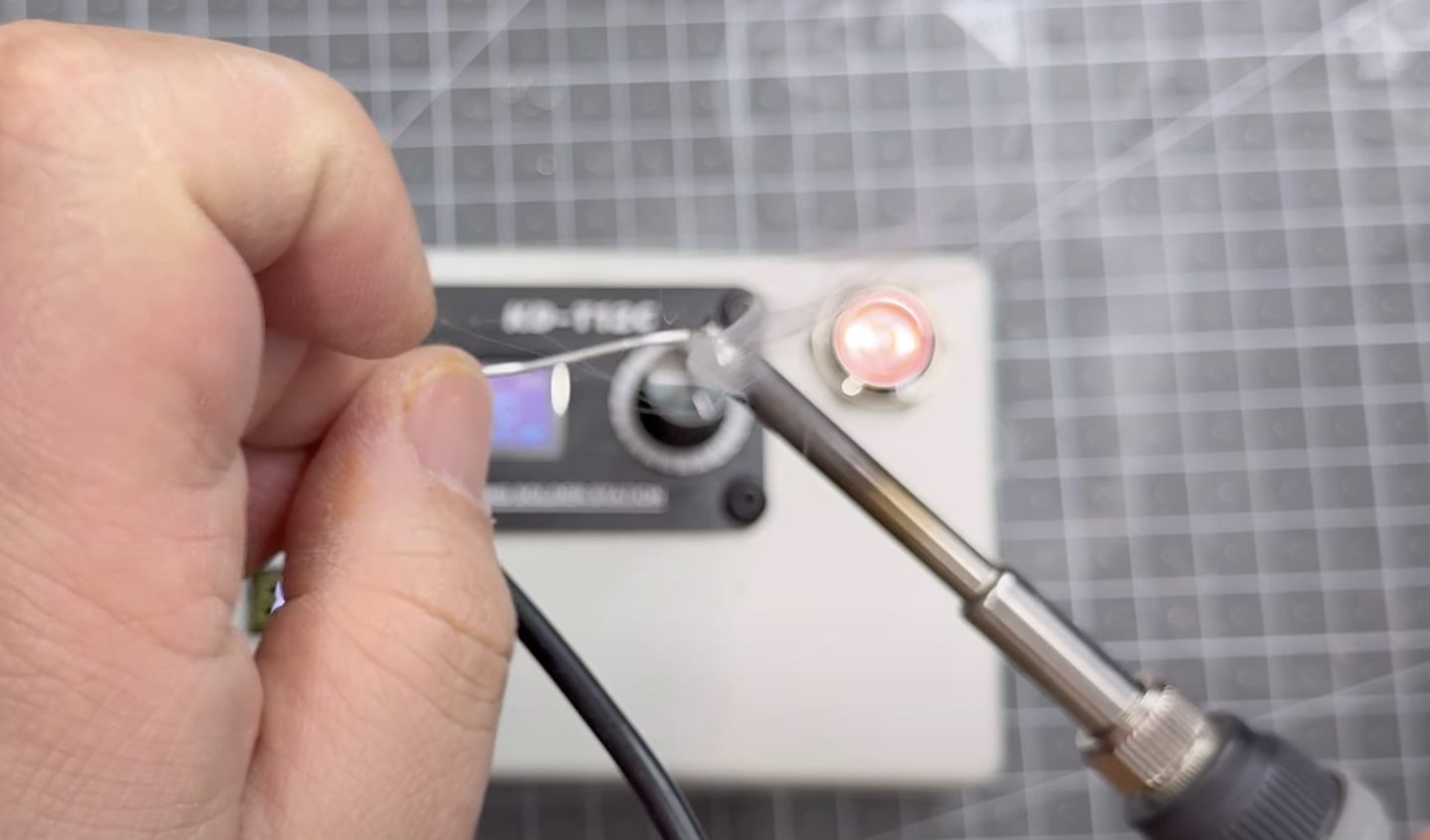

KD-T12C 회로를 이용한
가성비 인두기 만들기
오늘은 입력전압을 자유롭게 사용하면서
출력은 24v출력으로 일정하게 출력이 되는
가성비 인두기 만들기를 해보려고 합니다
가장 저렴하면서 성능은 또 월등히 뛰어난 제품이며
자작하시는 분들이 가장 많이 사용하는
모델 중에 하나라고 생각합니다

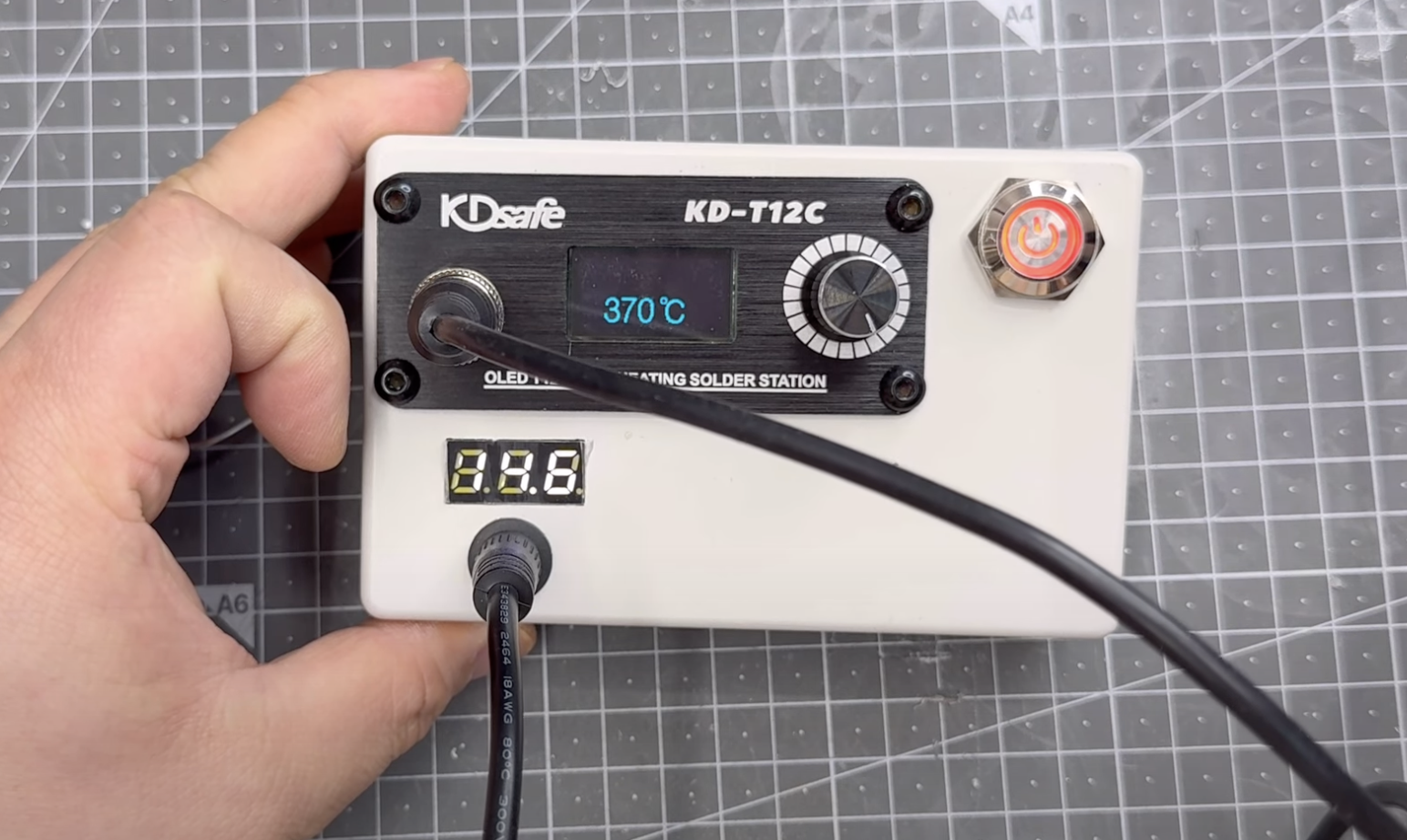

저는 이렇게 작은 케이스 안에 부품들을 넣고
가장 작은 사이즈로 사용해보려고 합니다
전원은 8~30v 까지 다양하게 입력을 주면 되고
출력은 24v 출력이 되기 때문에 아주 빠르게
온도상승이 돼서 사용하기 너무 편리합니다
이 회로의 최고의 성능을 사용하려면
전압을 24v로 출력하는 게 가장 좋답니다

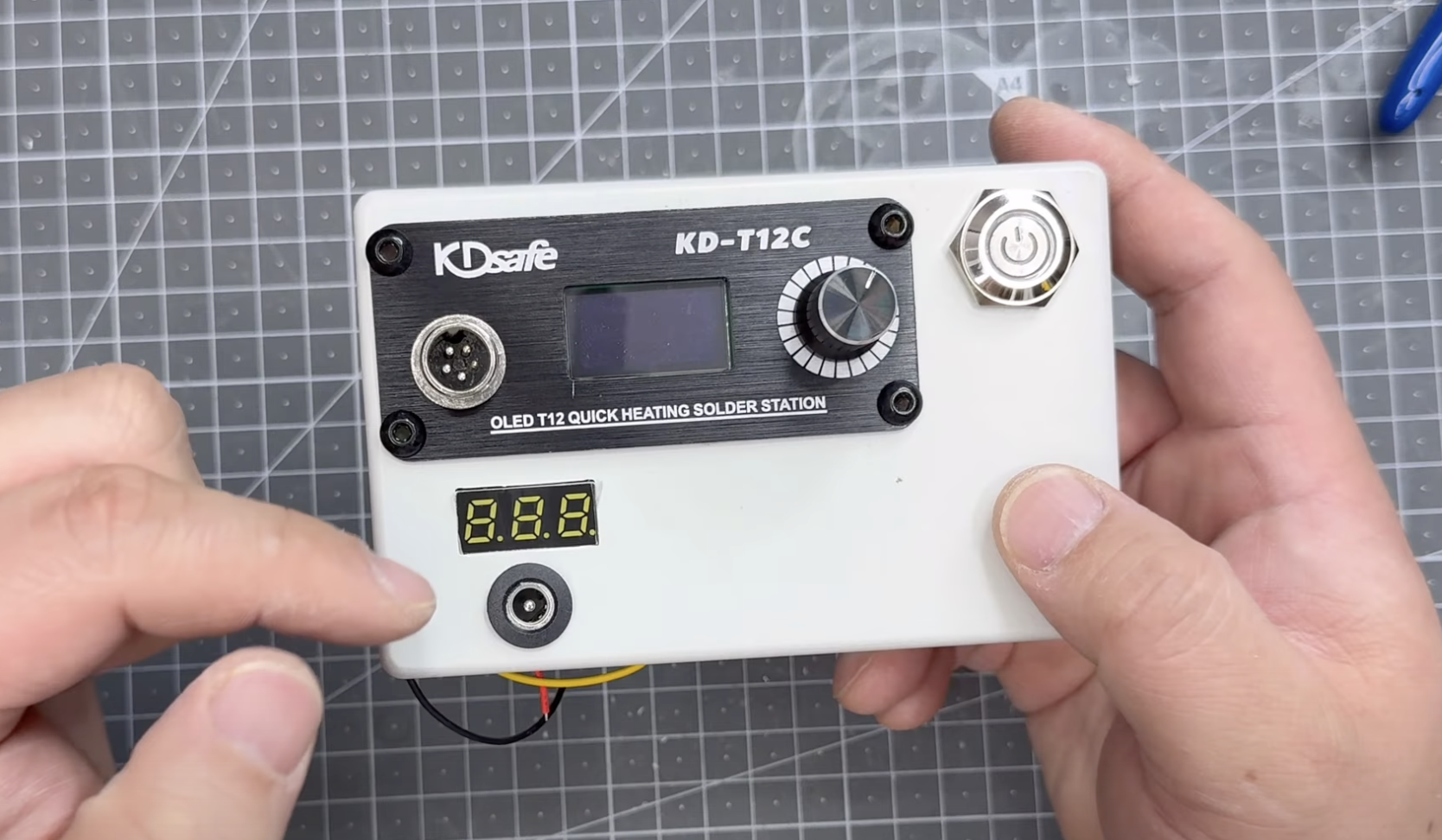

그리고 전압을 확인할 수 있는 전압계와
전원스위치를 달아주었답니다

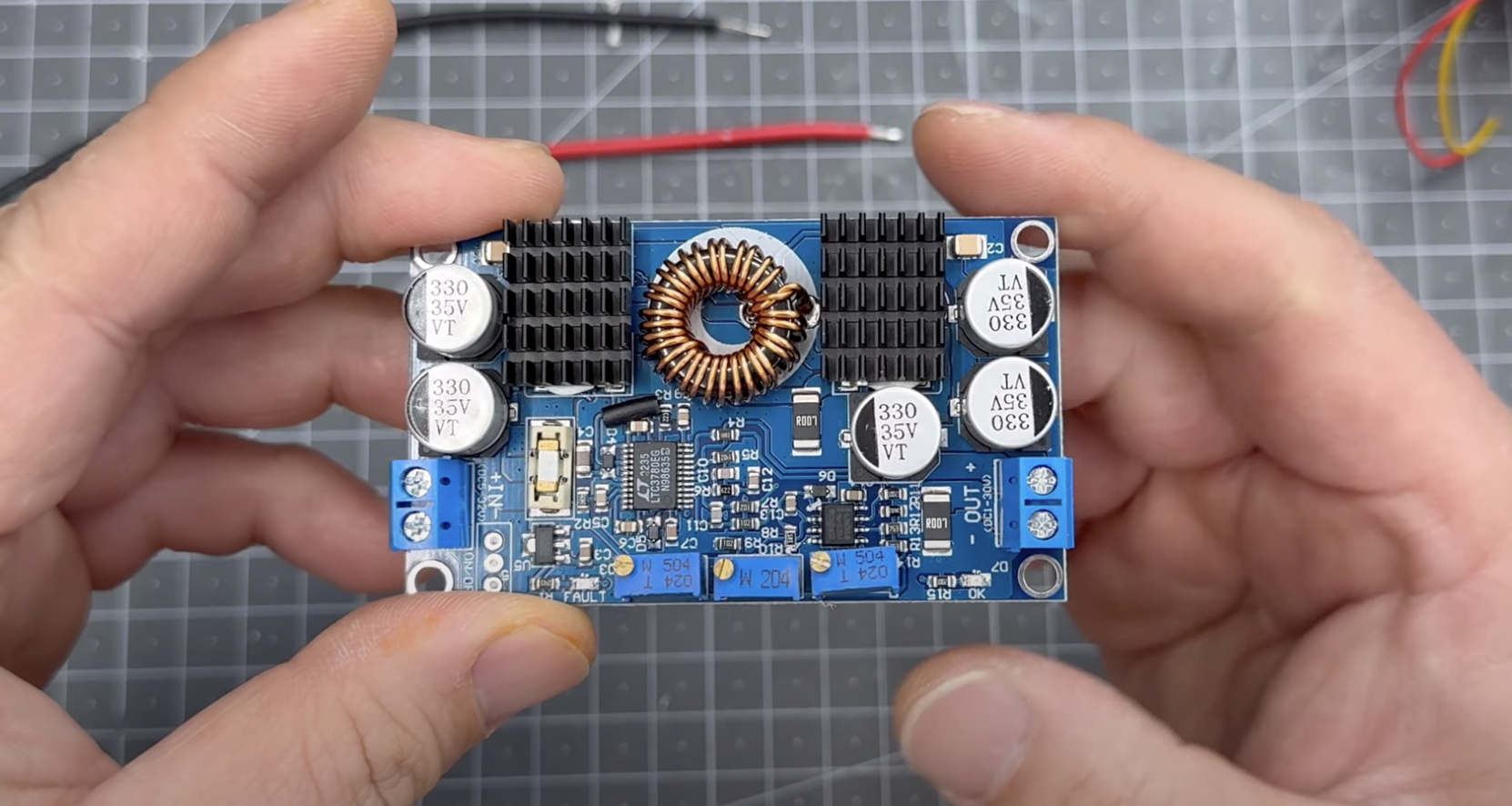

내부에는 LTC3780이라는 오토승강압회로를
넣어서 입력전압에 상관없이 24v가 출력됩니다
전류값은 10a 이내로 사용해야 하며
출력전압이 고정적으로 나갈 수 있고 입력전압에 대한
자유로움이 있어서 편하게 사용할 수 있습니다
하지만 사용하기 전에 먼저 설정을 해야 제대로 된
사용이 가능하기 때문에 설정법을 알아야 합니다
저전압 설정을 먼저 하고 출력전압을 맞춰야지
제대로 작동하게 된답니다
저전압 설정의 경우 입력전압을 주고 가장왼쪽 다이얼을
시계 반대방향으로 돌려서 led가 녹색이 되어야 합니다
그럼 입력전압으로 주었던 전압이 저전압 설정값이
되어서 이제 그전압 밑으로 떨어지면 작동이 안 됩니다
저는 8v의 입력을 주고 다이얼을 돌려서 저전압설정
8v설정을 하고 사용하였습니다

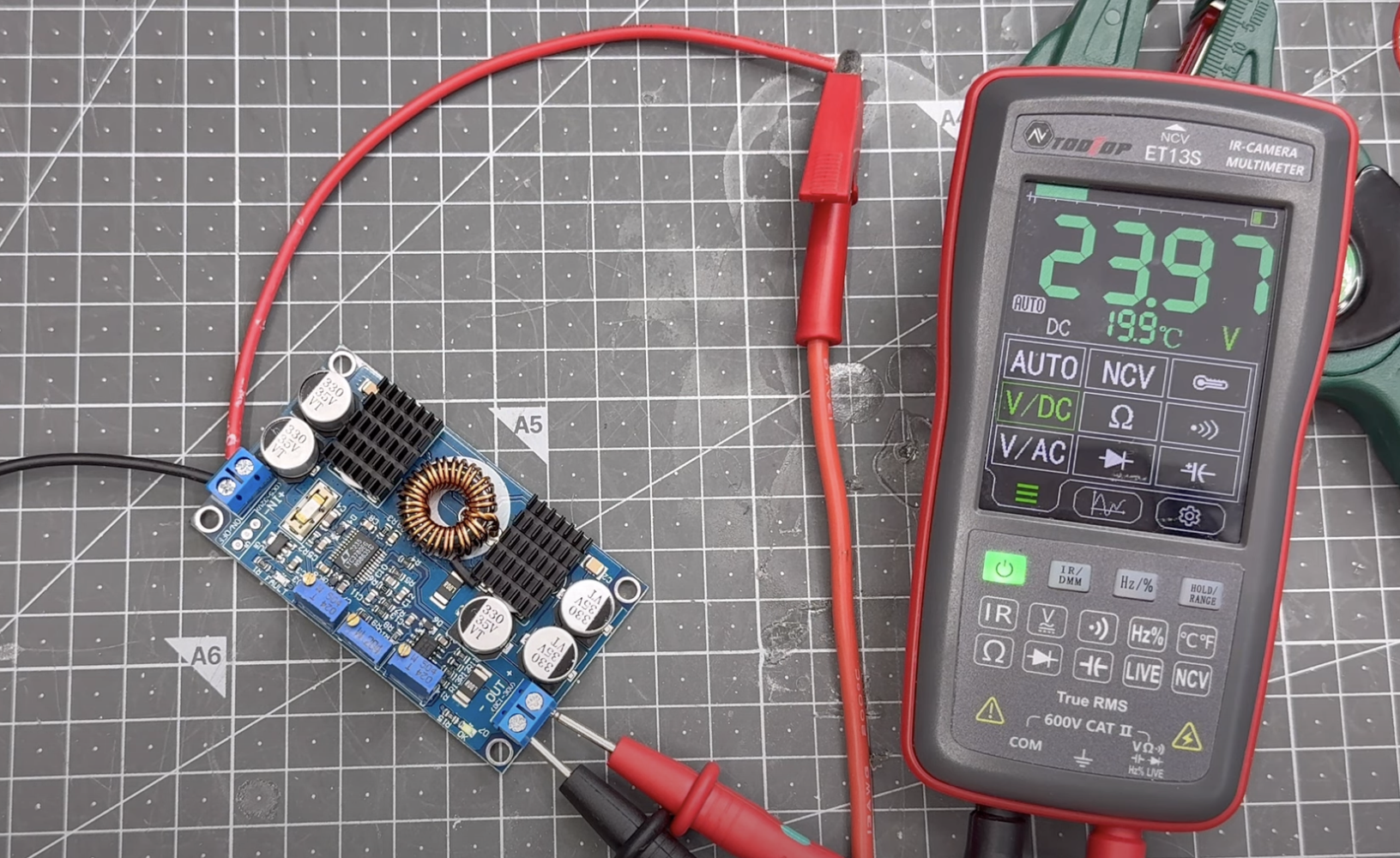

그리고 cv 저항을 돌려서 출력 전압을 24v로
맞춰주면 이 회로의 설정은 끝이 납니다

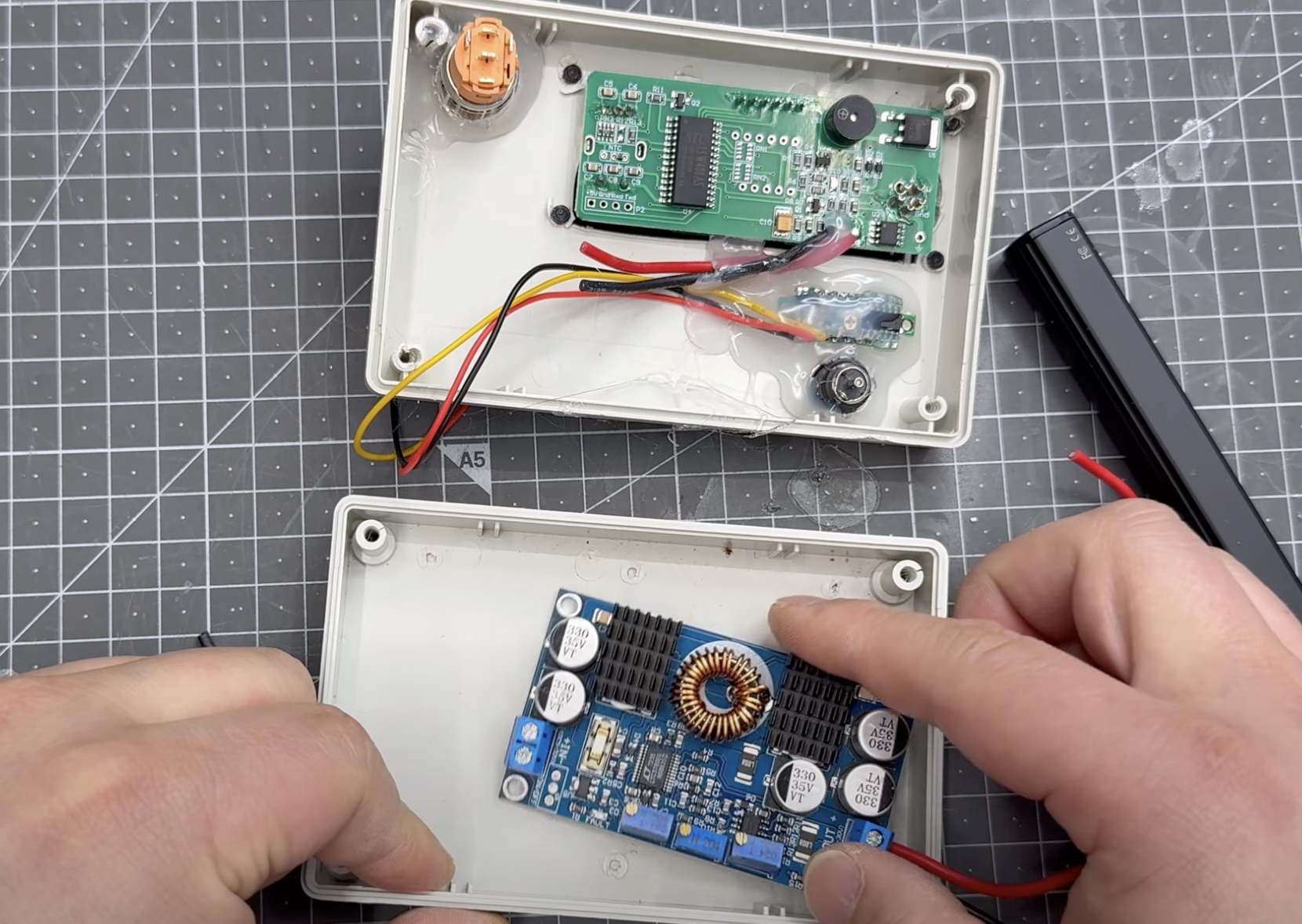

이제 이렇게 케이스 안에 넣고 고정을 하면
인두기 만들기가 거의 끝나다고 보셔도 될듯합니다
단순히 전원 연결만으로 작동하는 방식이라
누구나 쉽게 연결을 할 수가 있는 제품이랍니다
단, 이곳에 입력전압에 대한 부담을 줄이기 위해서
오토승강압회로를 넣어서 자유로운 입력전압을
사용한 것뿐이랍니다

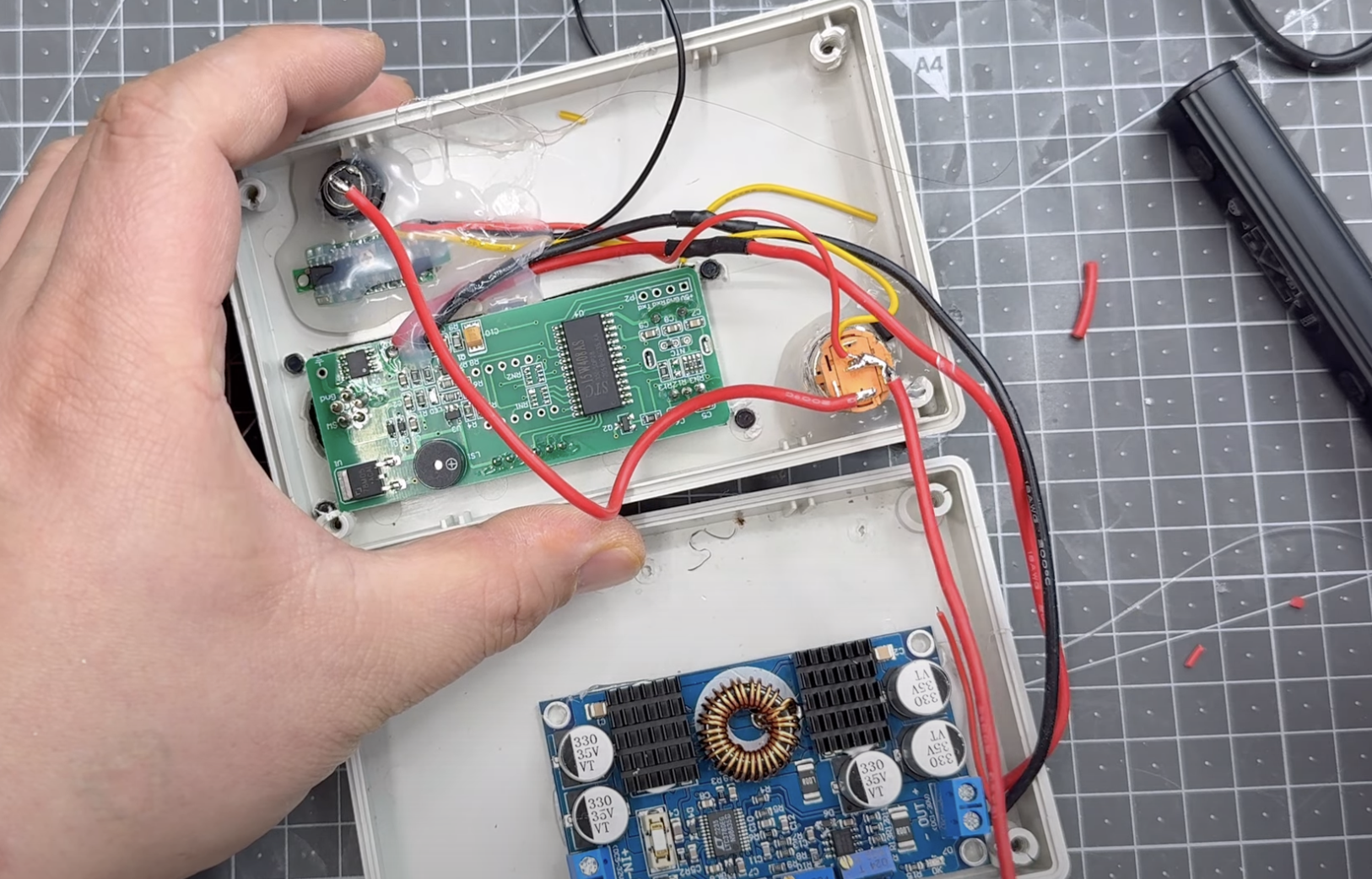

이렇게 입력단자에서 전원을 시작하여
스위치를 거쳐서 오토승강압회로로 연결하면 됩니다
그러면 전압이 스위치를 켜었을 때만 회로가 켜지며
회로가 켜지면서 인두기 전원도 함께 들어옵니다
그리고 전압계도 제품과 동일한 곳에 연결하면
입력전압도 표시를 해주는 방식이랍니다
인두기만들기 간단하죠? ㅎ
직접 만든다는 건 아니고
회로가 잘 나와서 전원만 잘 연결해 주면 된답니다

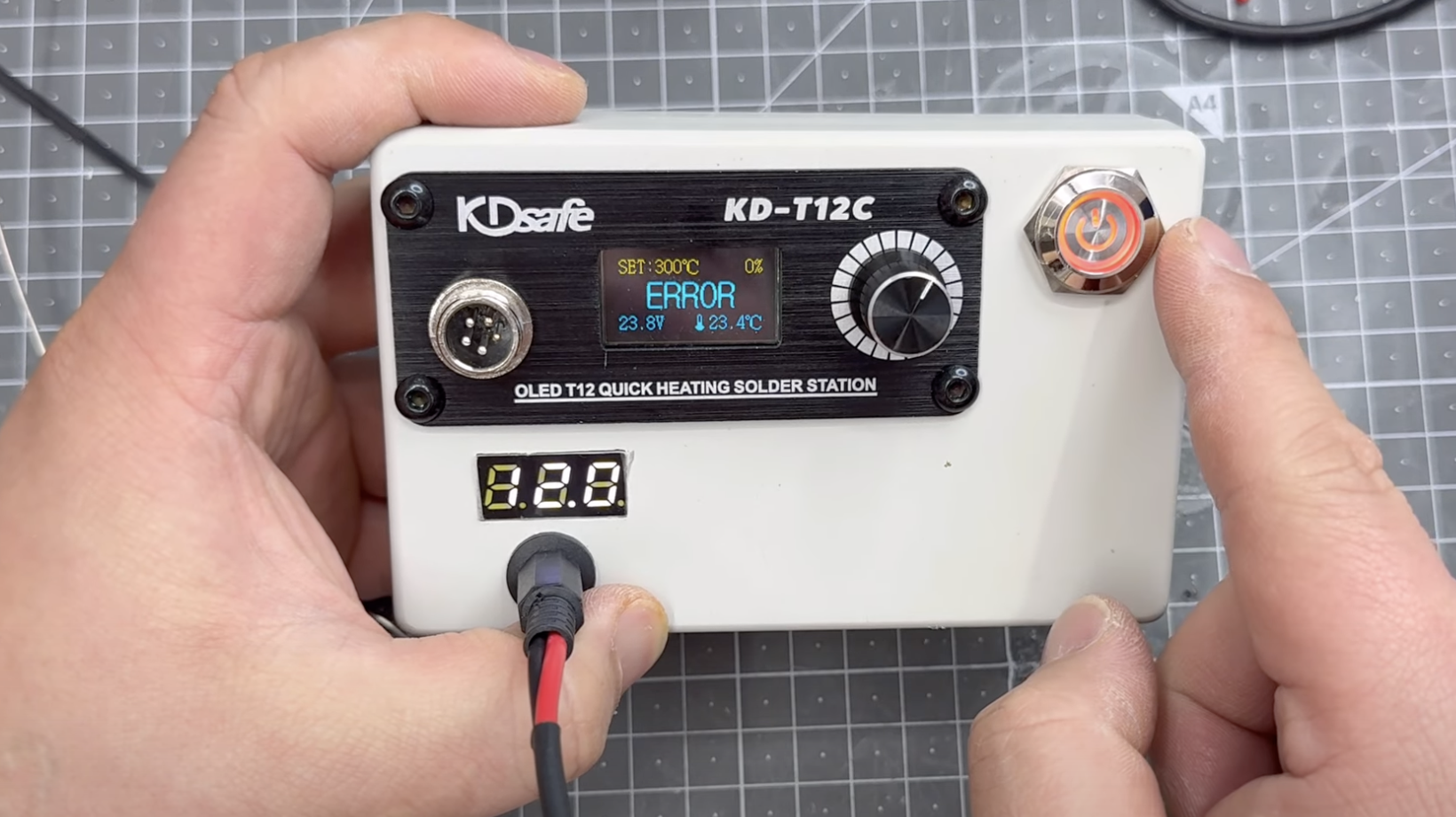

이제 전원을 12v입력을 주고 스위치를 켜보면
아주 잘 작동하는 모습을 볼 수 있습니다
입력전압 표시 잘되고 전원도 잘 들어오며
인두기 내부를 보면 24v 출력도 아주 잘되네요
연결도 아주 잘되고 작동도 아주 잘돼서
만족스러운 가성비 인두기 만들기가 되었어요
가장 저렴한 회로로 가장 성능 좋은 인두기가
되어서 아주 잘 사용할 듯합니다
온도 올라가는 속도가 정말 빠르기 때문에
작업 시 정말 편리함을 주는 가성비 인두기만들기 입니다
기존에 사용하던 인두기와 속도를 비교하시면
차이가 정말 많이 나는 수준이라 꼭 이렇게 한번
만들어서 사용해 보시길 바랍니다
회로만 단순 연결해도 작동이 되며 어댑터를
24v로 연결하면 오토승강압회로 없이도 사용됩니다
다양한 방법으로 활용할 수 있는 diy용 회로라서
어디에 연결해도 편하게 사용할 수 있답니다
diy시에 꼭 필요한 인두기 이기에
성능 좋은 인두기 만들어서 사용해 보세요
오늘도 간편하게 사용할 수 있는 제품하나 만들고
다음은 또 뭘 만들지 고민해 봅니다^^
감사합니다
