7y320 스폿용접기 다이코리아 뉴버젼 성능 기대됨

강력한 성능의 스폿용접기 7y320 테스트


오늘은 이번에 다이코리아에서 새롭게 출시한
스폿용접기 7y320 제품을 간단하게 조립하고
성능 테스트를 진행해 보았습니다

그동안 나왔던 제품 중에 가장 강력한 제품이고
성능이 너무 좋아 너무 만족스러운 제품이네요

단! 너무 높게 전압을 측정하면 모스펫이 못 버티는
부분이 있어서 꼭 적절하게 설정해서 사용해야
된다는 거 참고하시길 바랍니다




이번에 새롭게 업그레이드된 스폿용접기
7y320 5세대 버전입니다

3s로 구동할 수 있도록 업그레이드가 되고
모스펫은 12 모스펫과 24 모스펫 선택하여
장착을 해서 사용할 수 있는 제품이랍니다

저도 한번 둘 다 비교를 하면서 출력차이가
얼마가 나는지 테스트를 진행해 보겠습니다

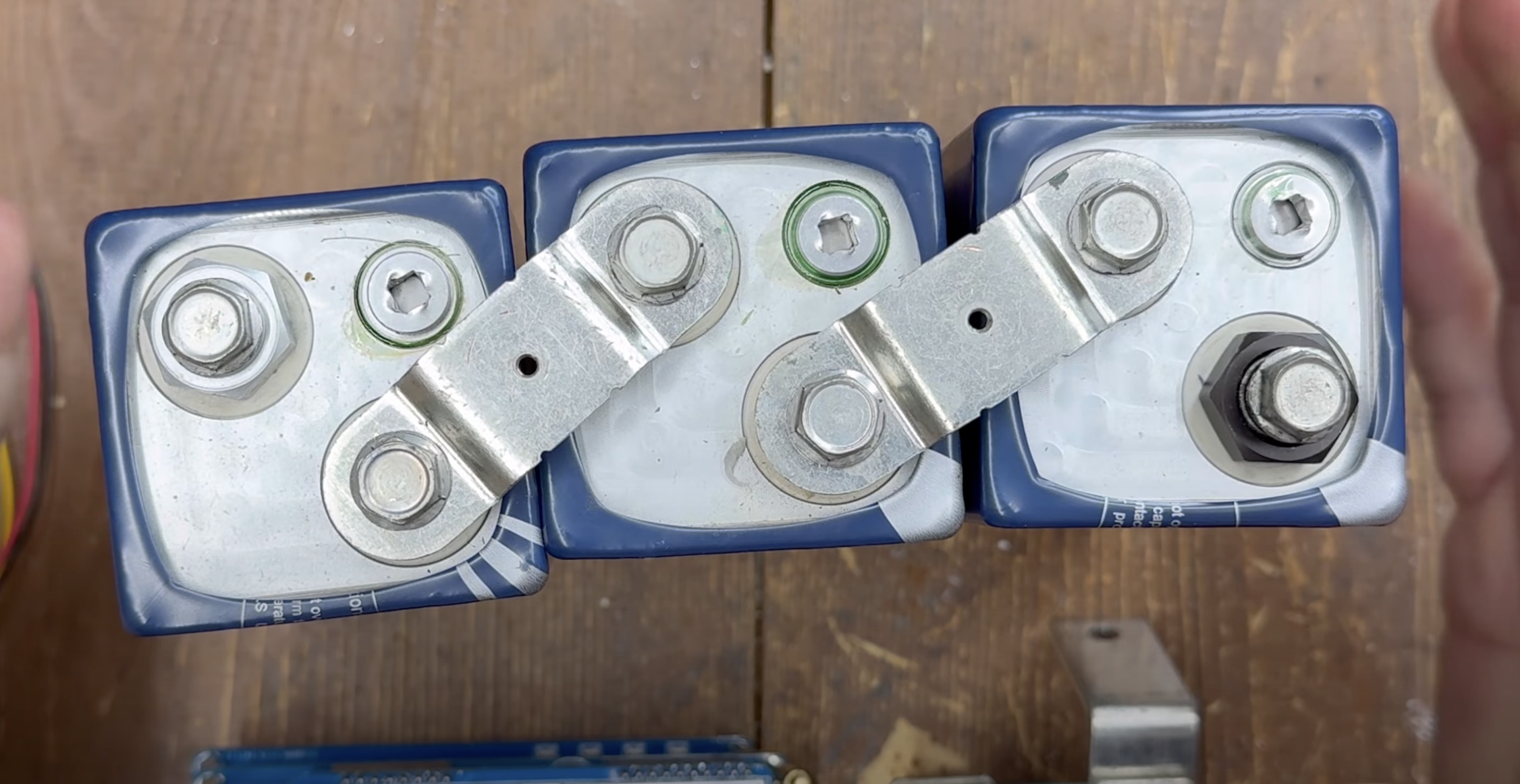

먼저 전원으로 사용될 캐패시터가 3개 필요하고
직렬로 연결을 해서 3s로 만들어서 사용합니다

캐패시터의 경우 각 셀의 단자가 2.8v이기 때문에
최대 충전은 8.4v가 되게 됩니다

하지만 최대치인 8.4를 사용하면 모스펫이
버티지 못하는 상황이 올 수 있기 때문에
낮은 전압부터 설정해서 맞춰가면서 사용해야 합니다

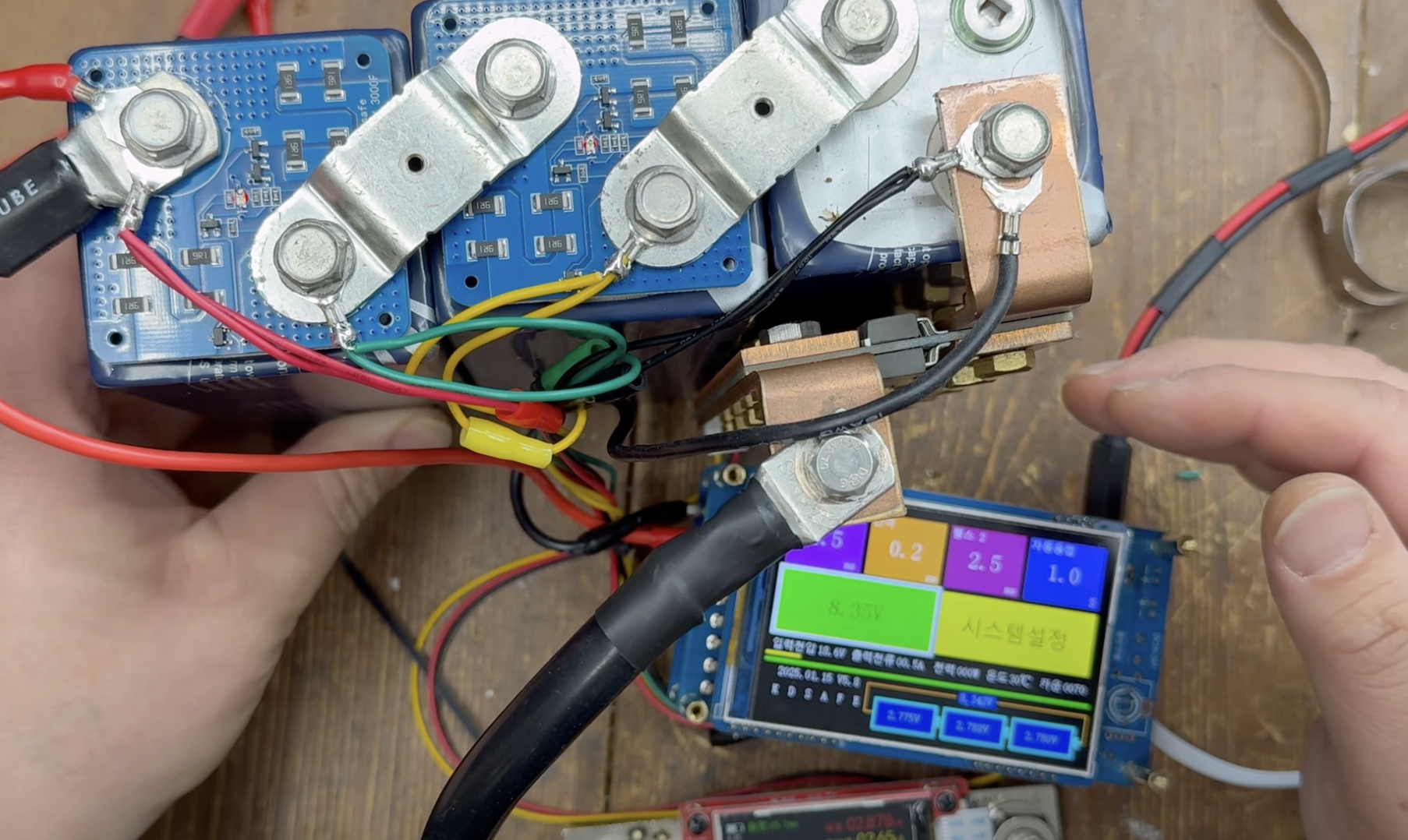

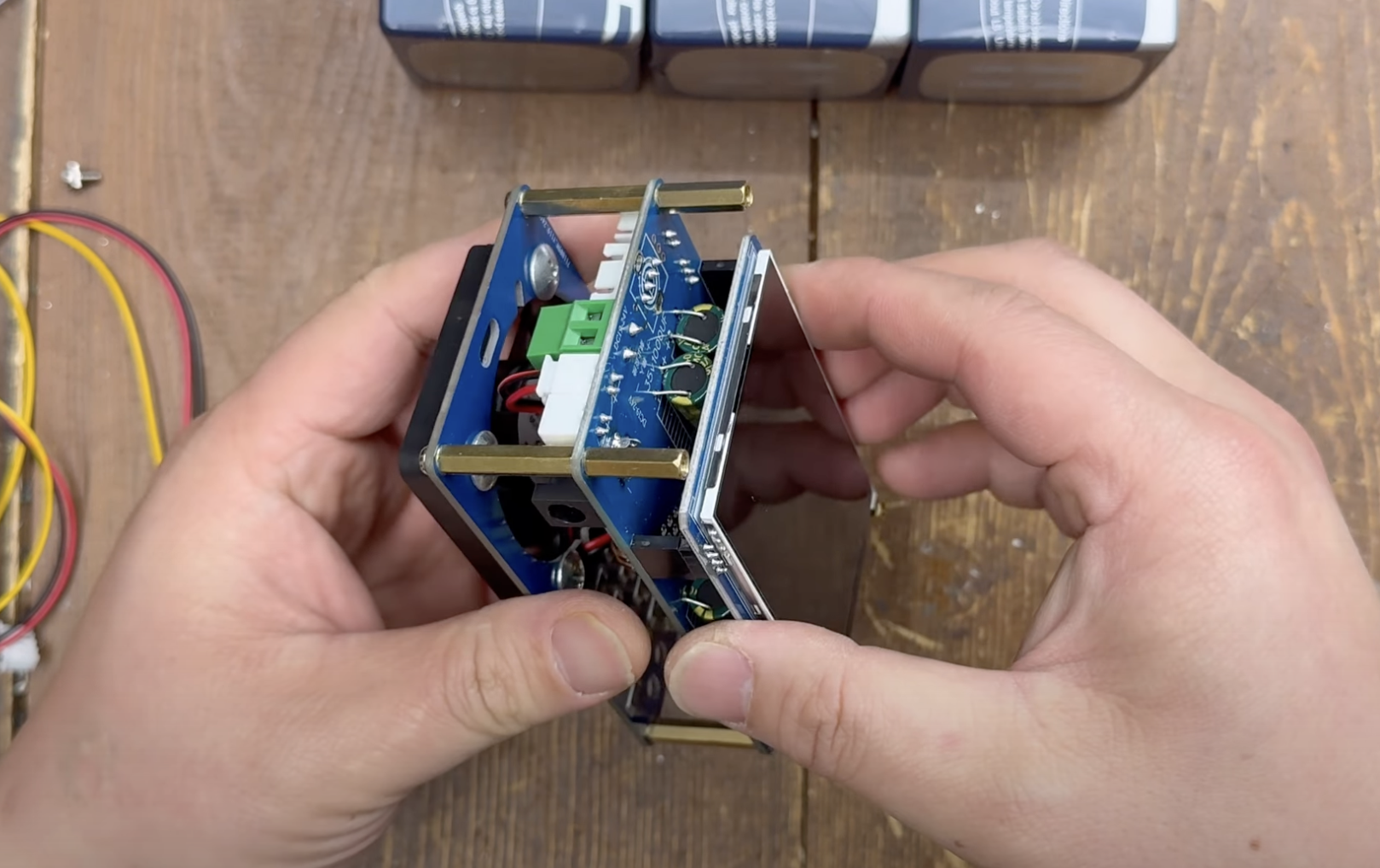

새롭게 업그레이드된 7y320 모듈입니다

이전 버전과 도일한 모양이지만 내부에 부품이
달라지고 업그레이드가 돼서 더 강해졌어요

3s까지 허용돼서 그동안 조금 부족했던 출력을
더 끌어올려서 성능을 많이 향상했다고
생각하시면 될 듯합니다

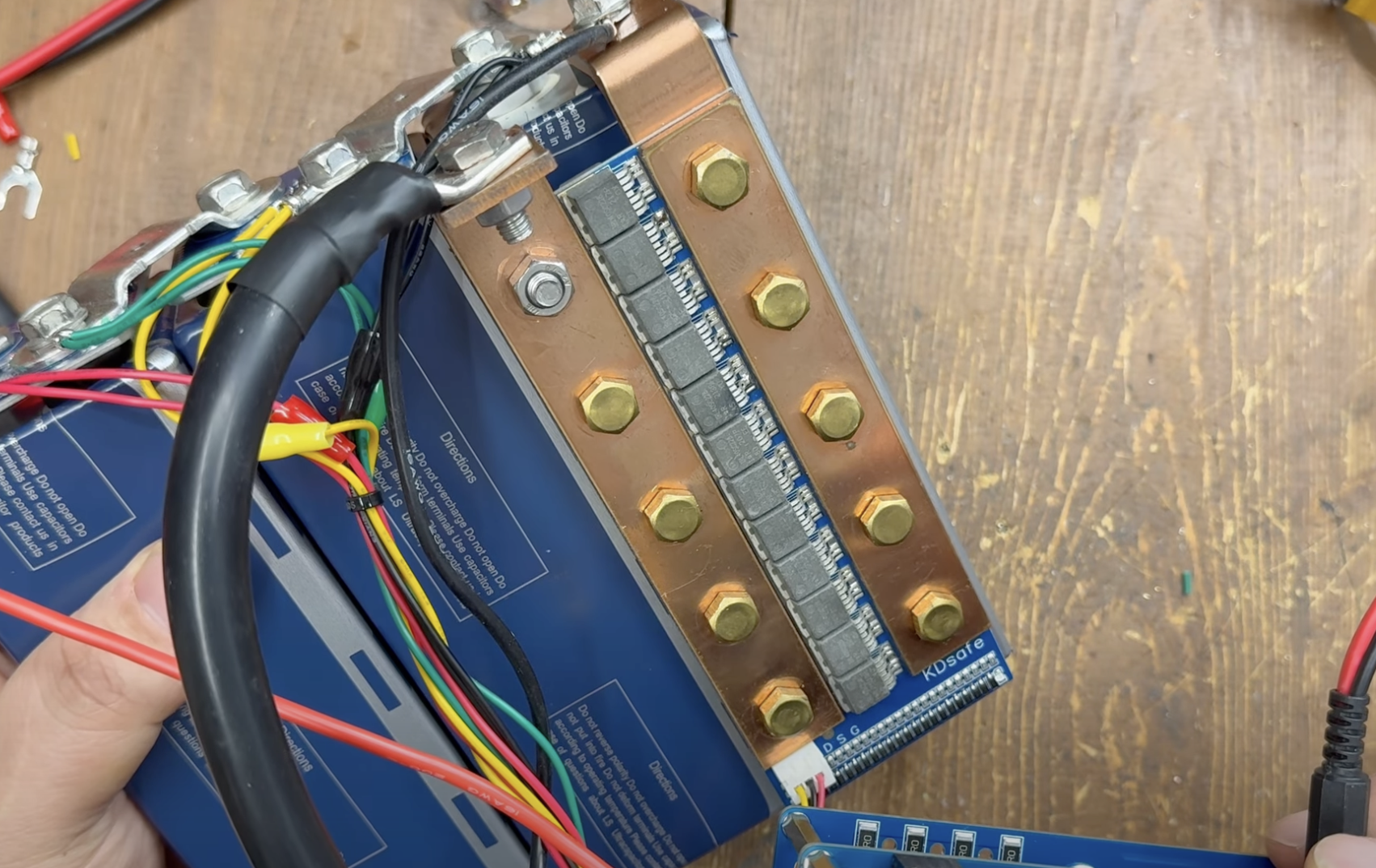

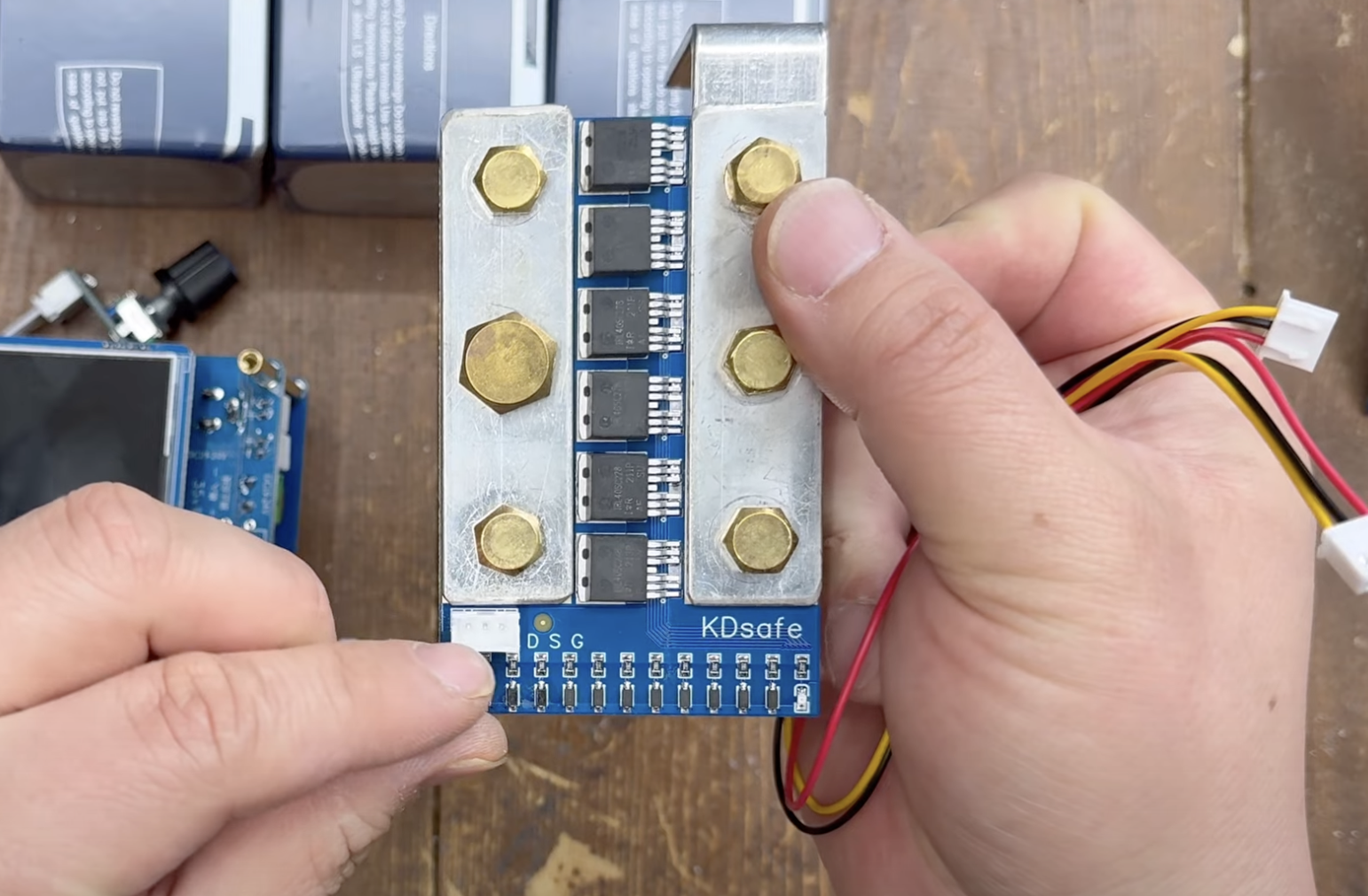

모스펫은 12 모스펫과 24 모스펫을 선택할 수 있지만
가격대가 다르기 때문에 본인의 스폿방식에 따라
결정을 하시면 될듯합니다

우리가 기본적으로 사용하는 도금니켈 0.2t 0.3t
까지는 12 모스펫으로도 충분히 가능하니 참고하세요

24 모스펫을 사용하면 확실히 성능은 좋아지지만
가격대가 높기 때문에 전체적인 비용이 많이
들어가게 돼서 부담이 될 수 있습니다

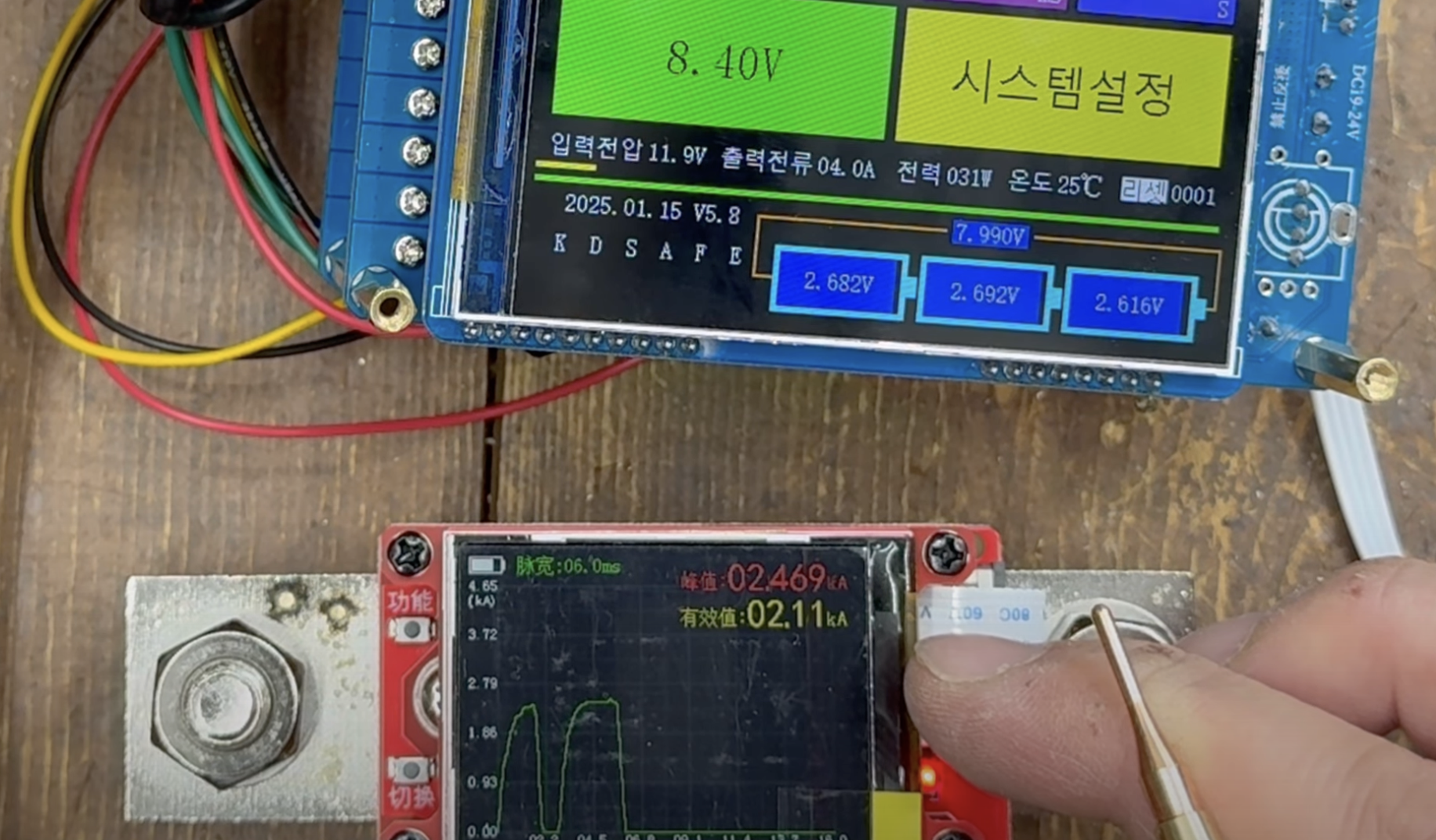

12 모스펫을 사용하고 8v대에 사용하니 2400a가
넘게 출력이 되는 모습입니다

이 정도의 출력이면 대부분의 리튬이온 배터리
스폿을 진행을 할 때는 충분한 출력입니다

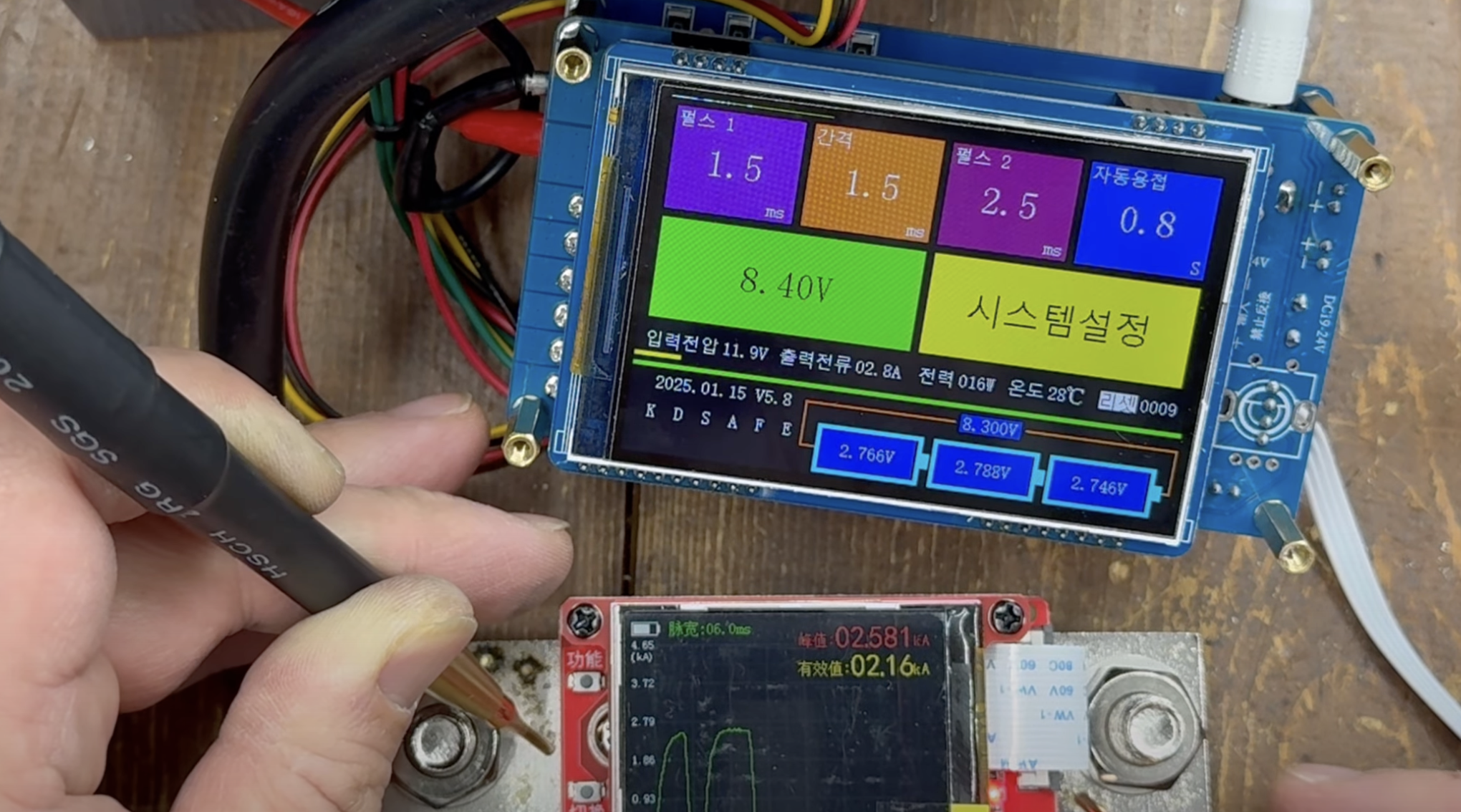

전압이 올라가면 당연히 출력도 올라가게 되며
현재 8.3v에서는 2600a가까이 올라가네요

하지만 이렇게 지속적으로 사용을 하니 모스펫이
고장나버리고 말았어요

현재 제조사에서 권장하는 12 모스펫의 적정 전류값은
2400a로 지정하고 있어서 8v 이하러 사용하는 것이
좋다고 생각됩니다

물론 만드는 사람에 따라 접촉저항이 달라서
출력값은 달라지게 되니 본인에 제품에 맞게
전류값에 맞는 전압을 설정해서 사용해야 합니다

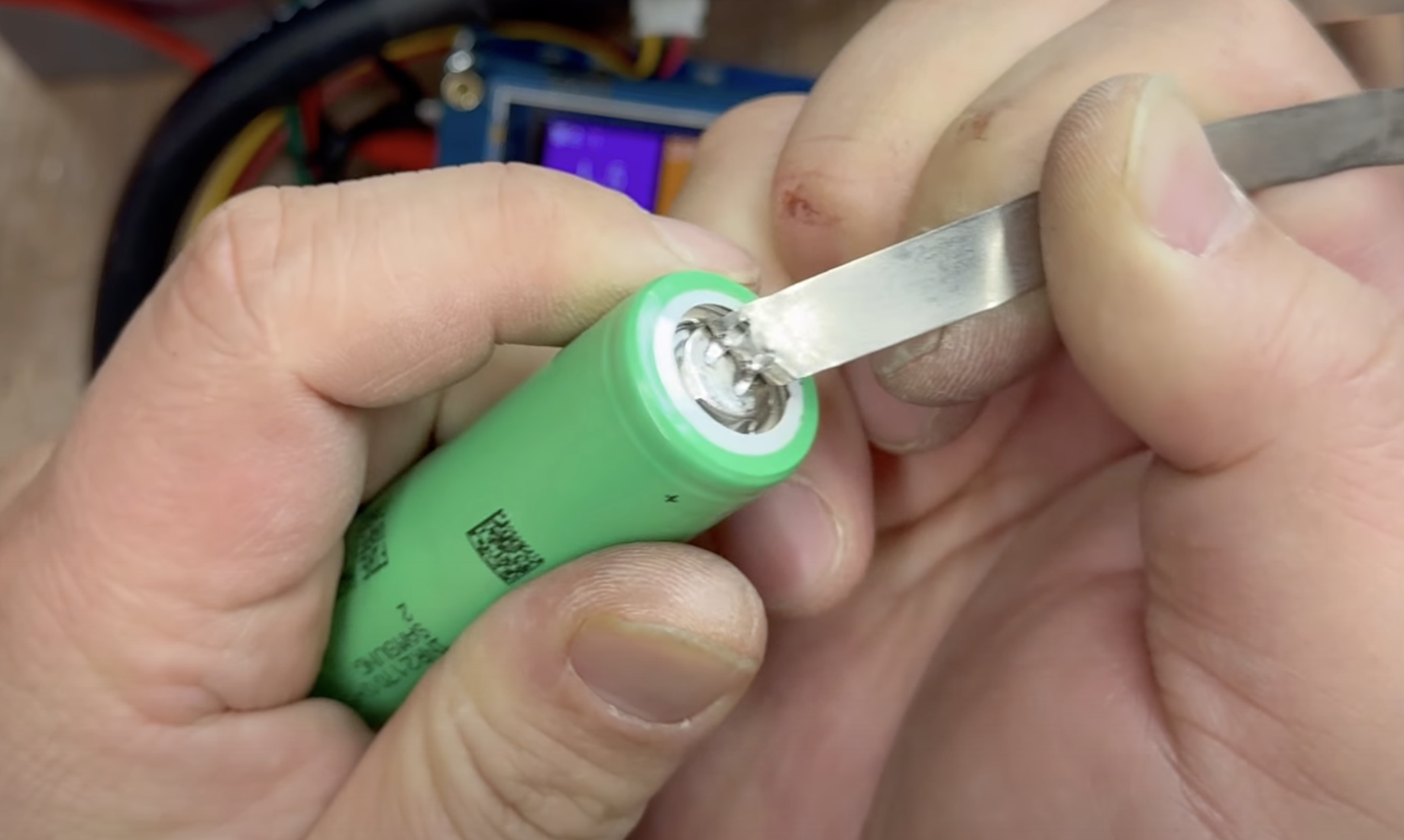

일단 2400a만 되더라도 니켈은 정말
잘 붙어주는 모습입니다

그동안 다른 스폿용접기 보다 확실히 성능이 좋고
파워가 남다른 모습이랍니다

7y320 완벽하게 내가 사용하는 전압을 찾고
전류값을 적절하게 맞춰서 사용한다면
정말 만족스러운 제품이 될 것입니다

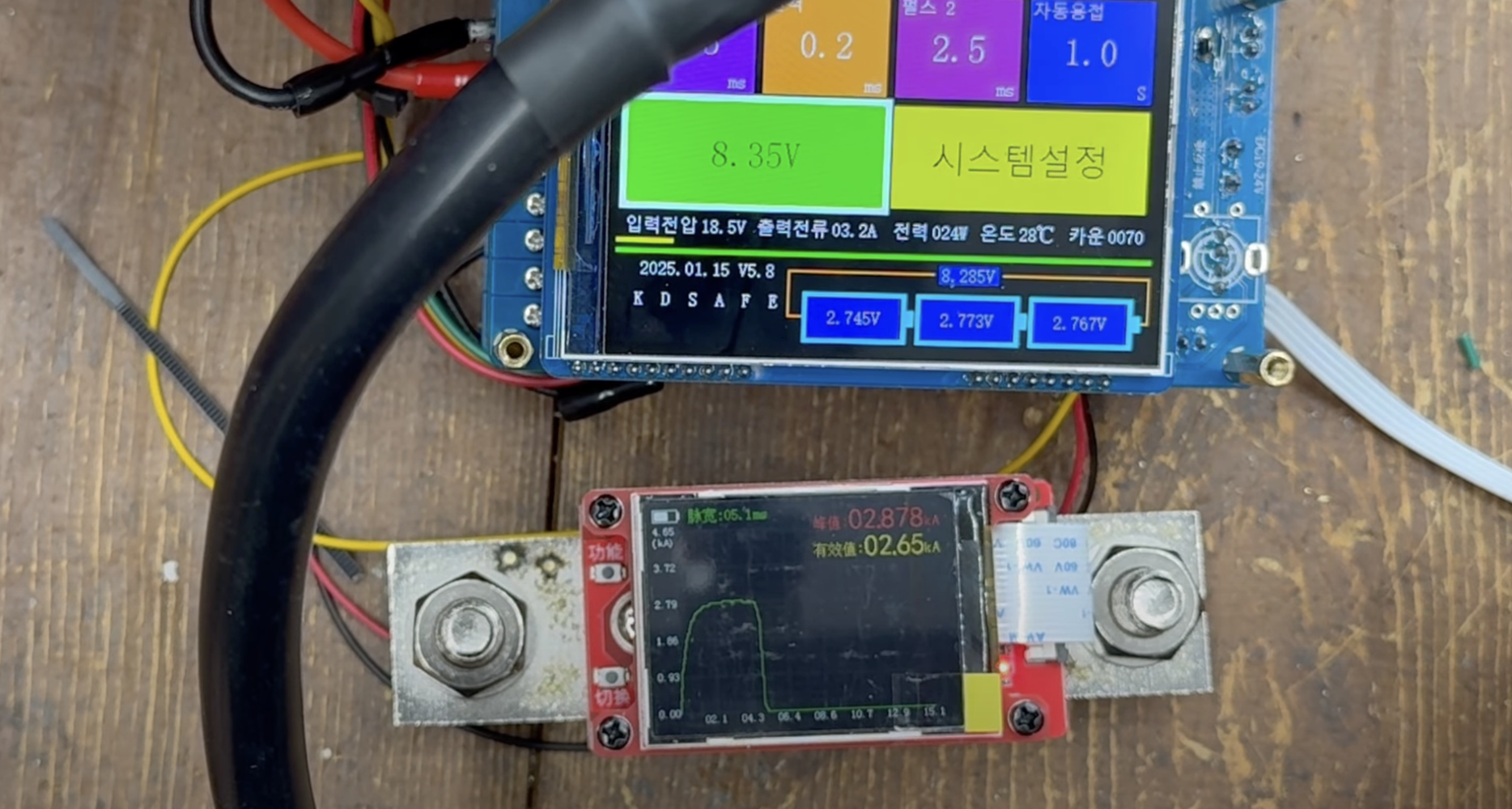

이번에는 24 모스펫을 연결을 해서 테스트를
해보았는데 역시 출력이 확실히 좋아지네요

12 모스펫에서 못 버티던 2400a를 훌쩍 넘겨서
2900a로도 지속으로 사용되는 모습입니다





현재 2900a 사용이 지속으로 가능했으며
전선을 더 짧게 만들고 체결을 좋게 하니
3000a가 넘어가는 모습이었습니다

하지만 24 모스펫도 3200a가 넘어가니
모스펫이 고장 나는 현상이 있었습니다

최대한 2900a 정도에 맞춰서 사용하는 게
고장 없이 사용할 수 있는 전류값이 아닌가
생각해 봅니다

많은 테스트를 진행 중이면 최대한 높은 전류로
사용할 수 있는 방법을 강구중이니 추후 포스팅도
참고하셔서 나만의 멋진 스폿용접기 만드세요
