기포기만들기 배터리 내장형 심플하게 제작해요

휴대형 기포기만들기 ! 배터리 넣어서 간편하게 사용


낚시를 하게 되면 기포기는 필수로 필요한 제품인데
오늘은 한번 만들어 보도록 하겠습니다

특히 배터리를 내장하여 오랜 시간 외부에서도 사용가능하고
또 가정에서는 어댑터를 이용해서도 사용할 수 있도록
만들어 주었습니다

얼마 전 설명드렸던 3단 스위치를 이용하면 적용되며
휴대형과 아답터 형으로 동시에 사용할 수 있습니다





오늘 완성된 제품인데 3 s1 p 5ah용량으로
하루 낚시 후에 사용하기에는 딱 좋은 용량입니다

외부에서 사용가능하고 속도조절을 한다면
2일까지도 구동할 수 있어서 휴대성이 좋은 제품입니다

가격도 저렴하게 만들 수가 있어서 자작인이라면
또 낚시를 하신다면 하나쯤 만들어서 사용하면
편하게 사용하실 수 있습니다

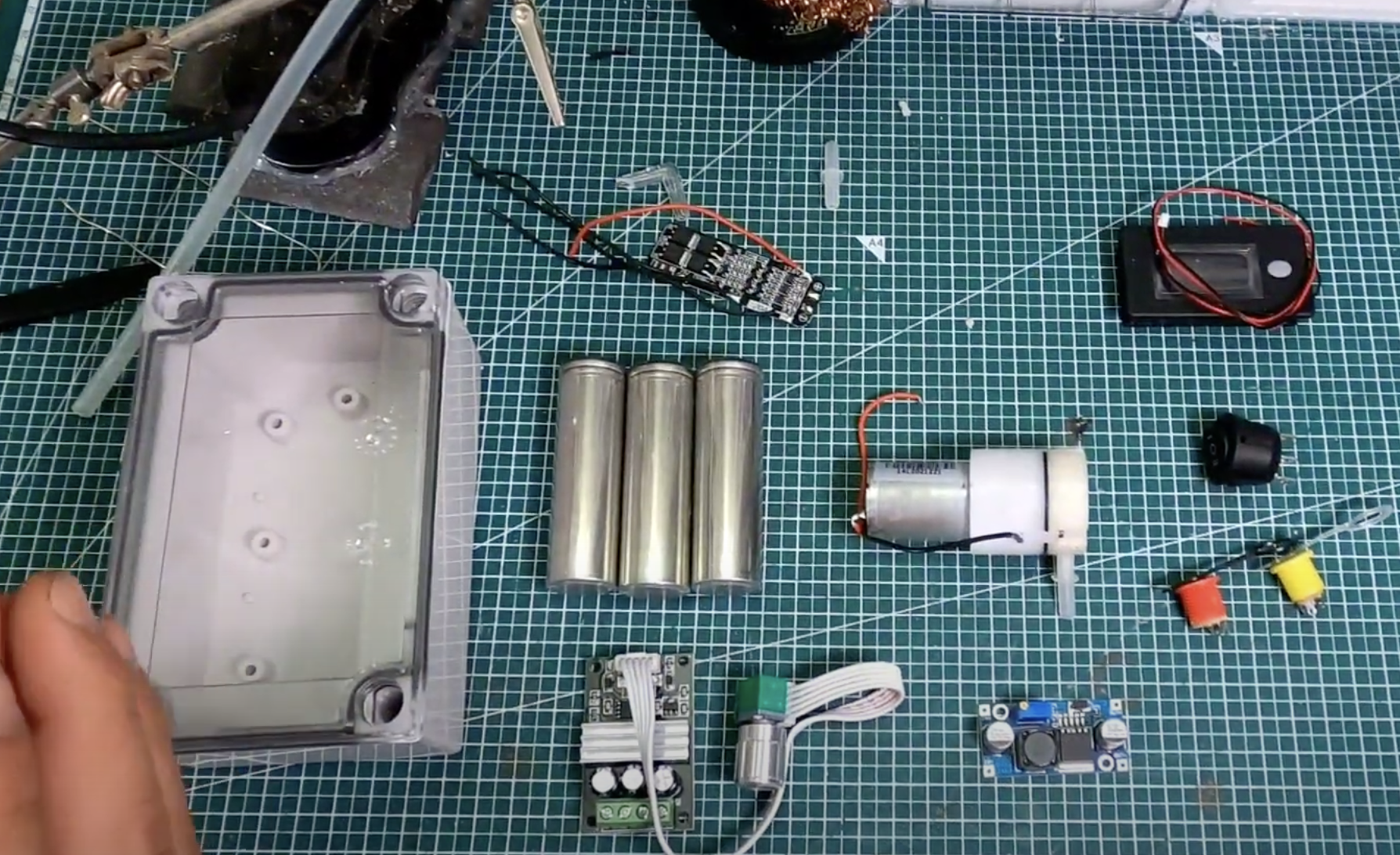

기포기만들기 재료의 경우 배터리, 기포기모터,
속도조절 디머회로, 오토승강압회로, 전압계
3s배터리 및 보호회로가 들어갔습니다

배터리로 구동을 할 때는 3s1p의 배터리를 이용하고
어댑터의 경우 오토승강압회로를 이용하여
12v 설정 후 어떤 어댑터가 연결돼도 12v 출력이
나올 수 있도록 설정해 주었습니다

가정에서 사용하는 어댑터 종류가 다양하다 보니
일정하게 전압이 들어올 수 있도록 만들어주었어요

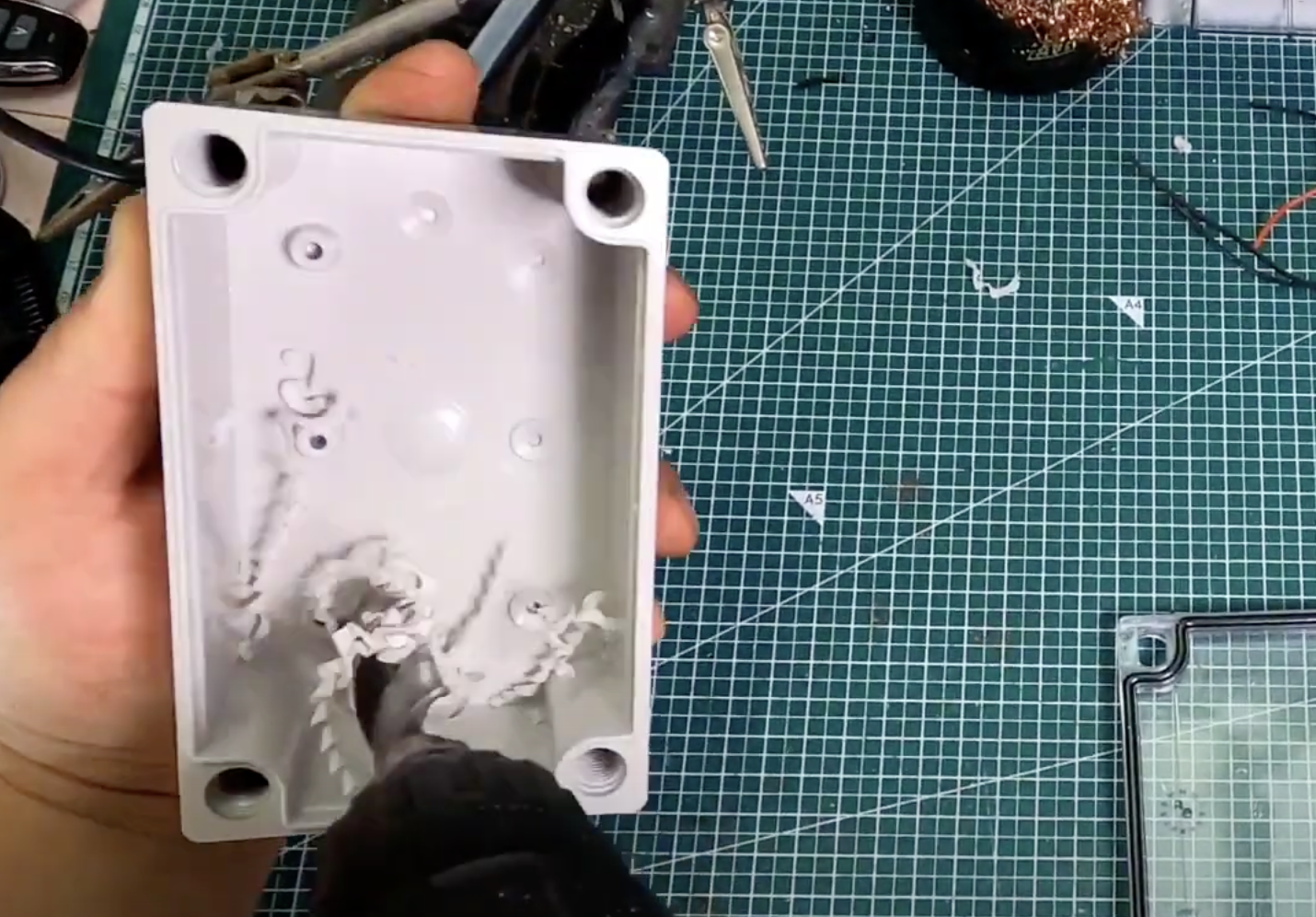

먼저 케이스의 튀어나온 부분을 잘라내야지
내부 공간을 다 활용을 할 수가 있습니다

드릴 기리를 이용하여 깔끔하게 바닥에 돌출된
부분을 다 정리를 하고 부품들을 실장을 해야 합니다

그렇지 않으면 튀어나온 부분 때문에 높이가 높아져서
부품들을 다 넣을 수가 없을 수도 있습니다





먼저 연결을 하기 전에 부품들을 다 넣어보고
잘 들어가는지 확인을 먼저 해줍니다

이렇게 미리 확인하지 않으면 실패로 돌아갈
확률이 높아져서 높이가 안 맞거나 제대로 넣을 수가
없을 수도 있답니다




먼저 배터리는 12v배터리로 제작을 하고
보호회로까지 장착을 해주었습니다

기포기모터 자체가 12v 전원을 사용하는 모터라서
배터리는 12v 리튬이온 배터리로 만들었어요

그리고 디밍 회로를 이용해서 속도조절을 하면서
최저부터 최대출력까지 사용할 수 있도록 해주었습니다





스위치의 경우 3단 스위치를 적용하여 중앙은 off
1단은 배터리, 2단은 어댑터연결 스위치로 하였어요

이렇게 연결하게 되면 외부에서는 배터리로 사용하고
가정에서는 어댑터를 이용해서 사용할 수 있습니다

하나의 제품을 두 개의 전원으로 사용하는 방식으로
설정을 하고 사용하면 편리하게 사용할 수 있습니다





이제 회로부터 스위치를 거쳐서 기포기가 작동하게
연결을 하고 모든 단자들은 글루건으로 고정을 합니다

공간이 너무 좋아서 연결하기가 쉽지는 않지만
그래도 하나씩 차근차근 연결하면 그렇게 어렵지는
않으니 천천히 연결하시면 된답니다

배터리 충전단자와 어댑터 단자를 구별하여 설치하고
양쪽으로 따로 사용할 수 있도록 해주었어요





이제 이렇게 연결을 하면 내부에 부품들은
모두 연결이 끝났다고 보시면 됩니다

이때 배터리의 전압을 확인하고 용량을 확인할
전압계를 하나 달아주어야 한답니다

역시나 기포기 모터 작동 되는 전원선에 연결을
똑같이 해주면 스위치를 켰을때 전압이 표시가 됩니다





이렇게 위쪽으로 전압계를 올려주고 글루건으로
고정까지 해주면 외부에서는 전압을 확인할 수 있어요

투명 케이스 이기 때문에 안쪽에 설치하는 게
더 깔끔하게 보이고 좋을 것 같았습니다

투명이 아니라면 외부 케이스에 타공을 해서
고정을 해도 된답니다

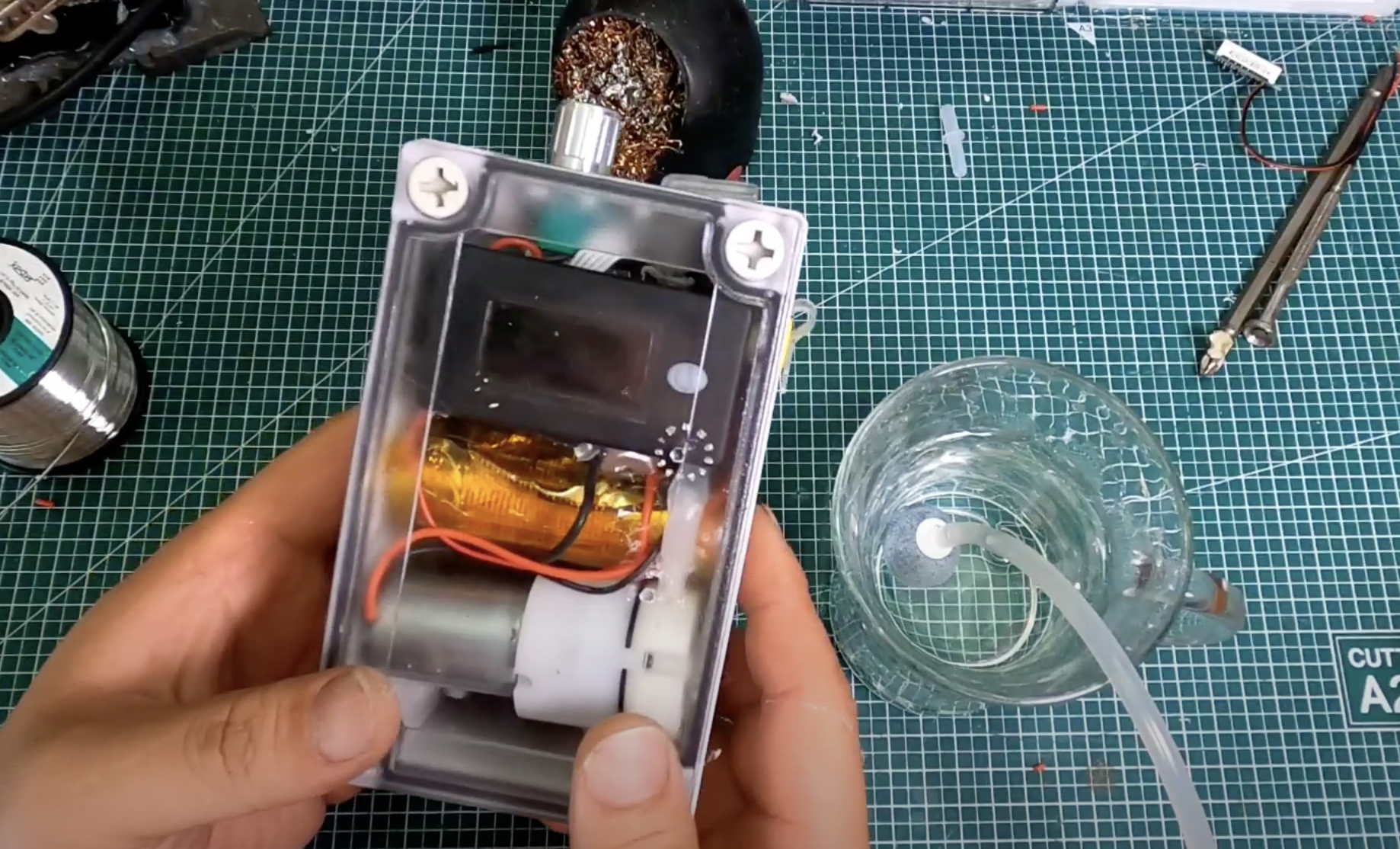

이렇게 모든 연결을 마치고 작동을 해보니
기포가 아주 푸짐하게 펑펑 나오네요

이 정도 기포량이면 고기 살리는 데는 전혀 문제없이
사용될 기포기 인 듯합니다

기포기 만들기 처음에는 어려워 보일 수 있지만
단순 스위치 방식으로 연결되는 방식이라
누구나 쉽게 만드실 수 있는 제품입니다

배터리 팩 제작이 완료가 된다면 더 수월하게
제작할 수 있으니 천천히 만들어 보시길 바랍니다
