해루질배터리팩 만들기 3s10p 50ah 용량

해루질시 필요한 배터리팩 만들어 볼까요?

우리가 사용하는 해루질 랜턴을 사용하기 위해서는 배터리팩이
필요하기 때문에 오늘 그 배터리를 만들어 볼까 합니다

해루질배터리팩 만들기에 필요한 도구가 필요하며
배터리는 3s10p 배열을 이용하여 총 용량 50ah 용량으로
만들어 보려고 합니다



가장 먼저 배터리가 있어야 되겠죠?

배터리의 경우 21700 사이즈의 리튬이온 배터리를 이용하며
3s10p 배열로 총 50ah 용량으로 만들어지게 됩니다

50ah용량의 경우는 12v로 계산 시 약 600wh의 출력을 낼 수 있어서
60w 정도의 서치를 이용하면 약 10시간을 사용할 수 있습니다

이 정도의 시간이라면 충분히 해루질하는데 필요한
배터리팩 용량이라고 할 수 있습니다!





제가 사용한 배터리의 경우 새 배터리라서 수축튜브가 없어서
새로운 수축튜브를 씌워서 작업을 하였습니다

항상 배터리의 경우 절연 작업이 중요하기 때문에
수축튜브 및 절연 작업을 최대한 상세하게 해 주시는 게 좋습니다

항상 안전을 생각하면서 만드는 부분이 가장 중요하기 때문에
최대한 신경 써서 작업을 해야 합니다





3s10p 배열의 해루질배터리팩 만들기 이기 때문에

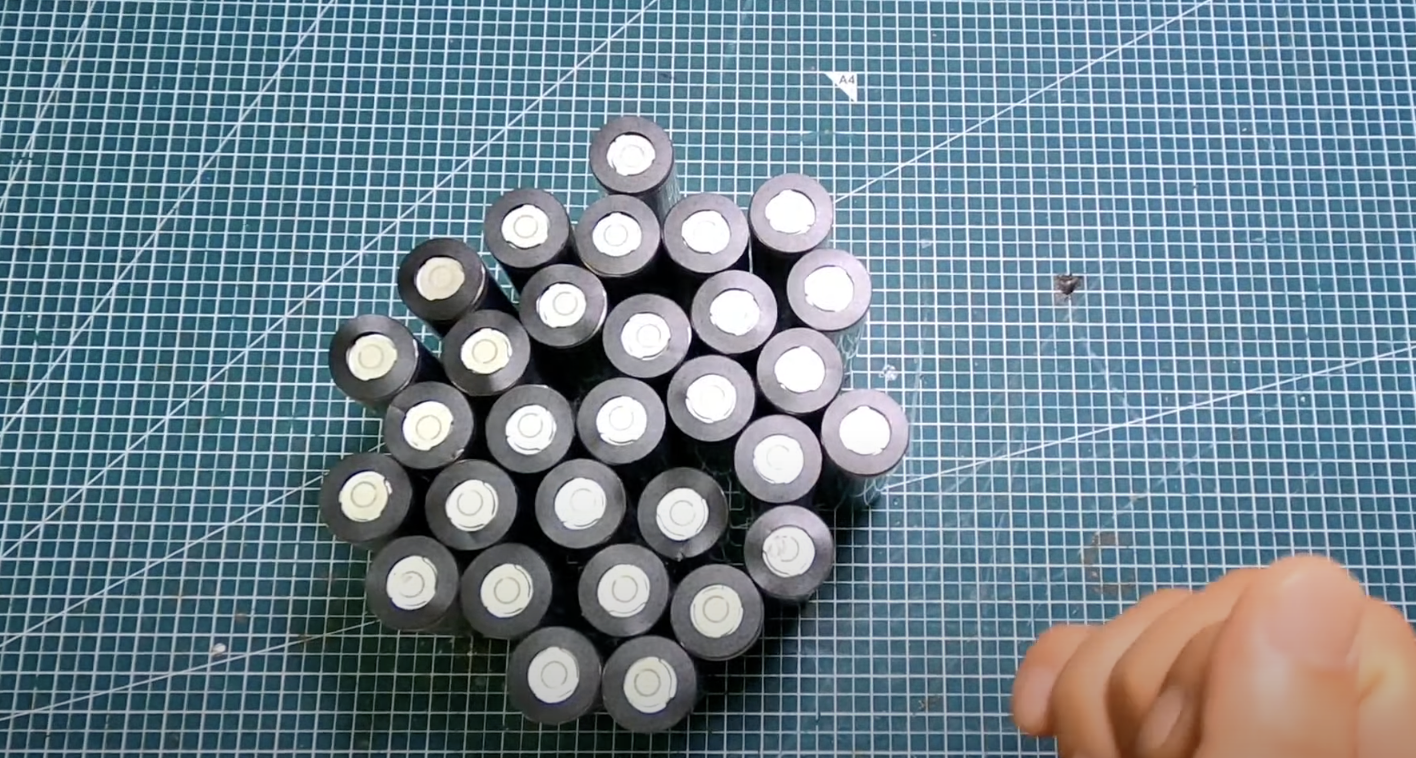

배터리는 총 30개의 21700 배터리를 준비하였습니다

이제 배열을 잡고 스폿용접기를 이용하여 연결을 해줘야 하는데
연결되는 부분은 미리 이렇게 절연링을 붙여야 합니다

그렇지 않으면 연결되는 니켈이 눌리면서 쇼트를 발생시키고
화재로 이어질 수 있기 때문에 절연작업은 특히 신경 써서 해야 합니다

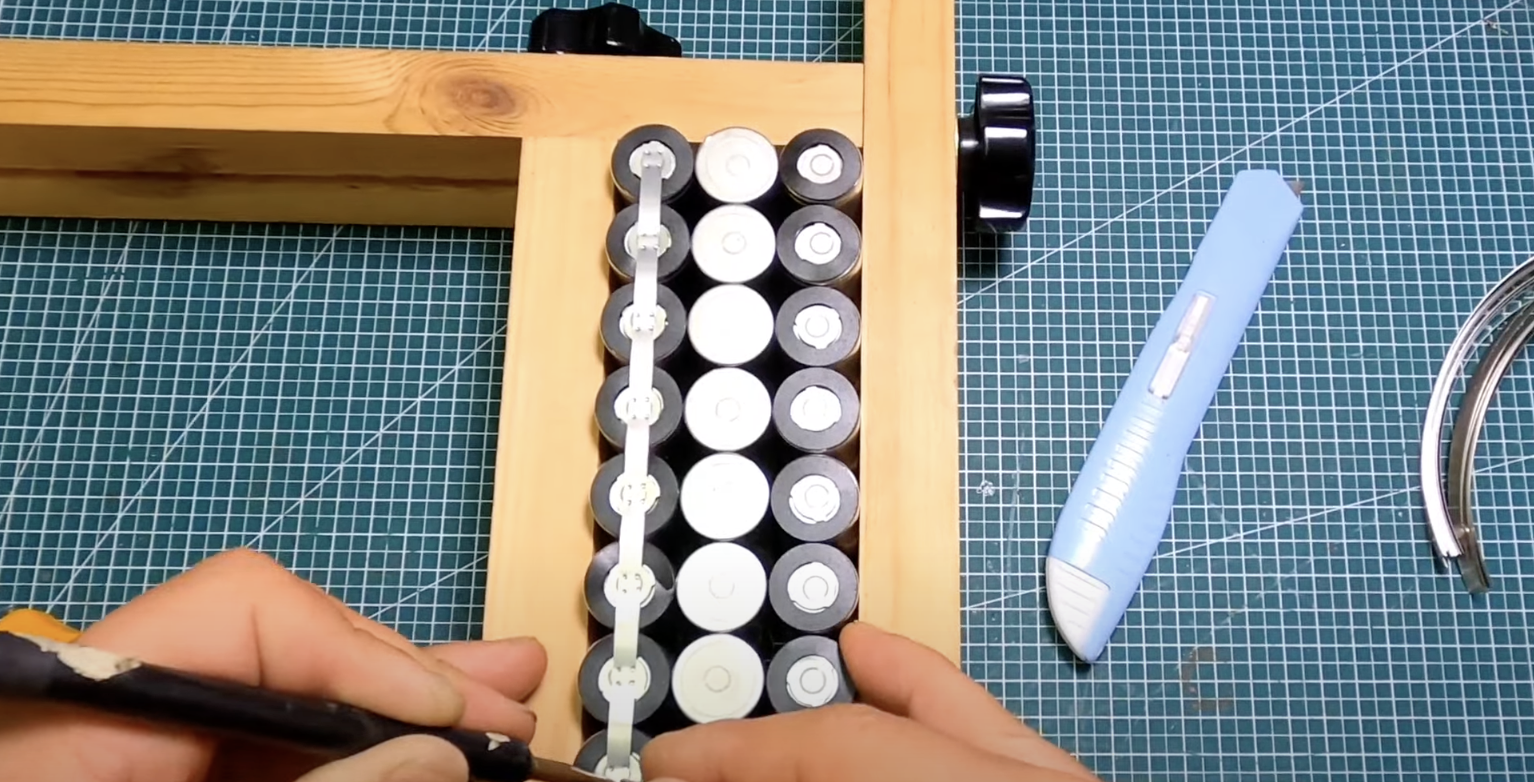

지그라는 고정틀을 이용하여 배터리를 단단하게 고정을 하고
스폿용접기를 이용하여 스폿을 치게 됩니다

이때 각 전압들은 밸런스가 잡힌 상태에서 연결을 해야지 그렇지 않고
전압이 다르다면 열이 발생할 수 있고 또 니켈이 녹을 수도 있기 때문입니다

전압은 높은 곳에서 낮은 곳으로 흐르기 때문에 전압차가 있다면
전류값이 높아져서 그 차이가 심하다면 화재로 이어질 수도 있습니다





이제 스폿용접기를 이용해서 연결을 해 줍니다

이때 들어가는 니켈 플레이트에 두께는 0.2t를 이용해서
서치를 사용하는데 충분한 두께로 해주었어요

사용하는 제품이 그렇게 전력 값이 높지 않기 때문에
너무 두껍지 않은 니켈을 사용해서 만들어도 된답니다





이렇게 3s 배열로 제작을 하였는데 병렬로 10p를 연결을 한 다음
직렬로 3개의 단자를 연결을 해서 최종적으로 12v 출력에 50ah 용량의
해루질배터리팩 만들기를 진행했습니다

이렇게 작업하면 이제 60w급의 서치를 사용하더라도
총전력이 600wh정도 나오기 때문에 10시간 정도 사용할 수 있다는
계산이 나오게 됩니다

사용시간을 알고 만든다면 더 활용성 있게 사용할 수 있으며
야간에 사용하는 제품이다 보니 확실히 알고 만드시는 게 좋습니다

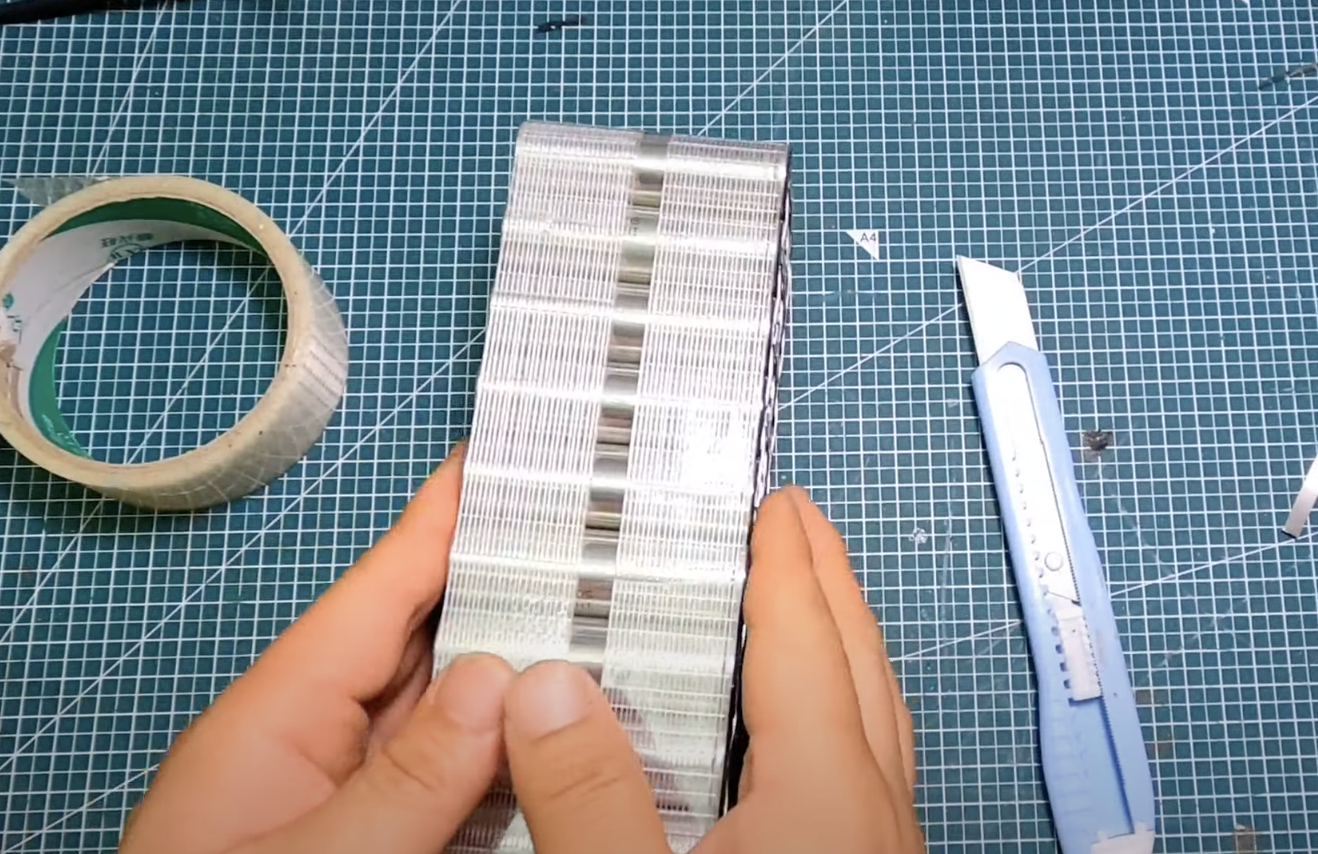

이제 단단히 필라멘트 테이프로 고정을 하고 절연작업을 합니다

이동시나 사용 시에 움직임이 있다면 쇼트가 날 수 있고
배터리팩 자체에 문제가 생길 수 있기 때문에 잘 고정하고 절연해야 합니다

항상 안전에 대한 부분을 먼저 생각해야 하기 때문에
꼼꼼하게 절연이나 고정을 해야 한답니다





그리고 보호회로를 장착을 해줘야 하는데
보호회로의 역할은 과충전 방지 과방전 방지를 위해서 달아줍니다

예를 들어서 충전을 할 때 전압이 만 충전압이 된다면 보호회로에서 차단을 하고
또 방전 전압이 된다면 배터리 손상이 일어나지 않게 막아주는 역할을 합니다

안전에 대한 부분의 가장 첫 번째라고 할 수 있는 보호회로라서
무조건 장착을 하고 사용해야 합니다

보호회로는 회로마다 용량이 정해져 있기 때문에
사용하려는 제품에 맞는 회로를 사용해야 제대로 된 사용이 가능합니다





이제 회로의 출력전압이 실제 전압과 동일하게 출력이 되는지 확인을 하면
100% 동일하게 출력이 된다면 잘 연결된 것입니다

조금이라도 틀린 전압이 나온다면 이는 잘못연결되었거나
또는 회로의 고장일 수 있으니 확실하게 연결하고 사용해야 합니다





이제 제품을 사용할 출력선을 뽑아줍니다

회로의 출력단자에 선을 연결을 하고 제품에 맞는 케이블을 연결을 하면
최종적으로 해루질배터리팩 만들기가 완성이 됩니다

12v 50ah 용량의 해루질 용 배터리가 완성이 되고
이제 서치를 연결해서 사용만 하면 된답니다





추후에 밸런스를 확인할 수 있는 용도로 밸런스 케이블도 연결하고
전체의 절연작업을 진행해줘야 합니다

최대한 안전에 신경 써서 작업을 해야 하기 때문에 꼼꼼히 절연하고
쇼트가 나지 않도록 최대한 신경 써서 만드시길 바랍니다
