3단스위치 연결방법

우리가 뭔가의 제품을 만들고 사용할 때
스위치는 무조건 적으로 사용하게 되는 부품입니다

그중에 3단스위치의 경우 두 개의 제품을 동시에
편리하게 사용할 수 있는 부품 중에 하나입니다

3단스위치 연결방법을 제대로 숙지하고 사용하면
아주 편리하게 사용할 수 있으니 간단히 알려드릴게요

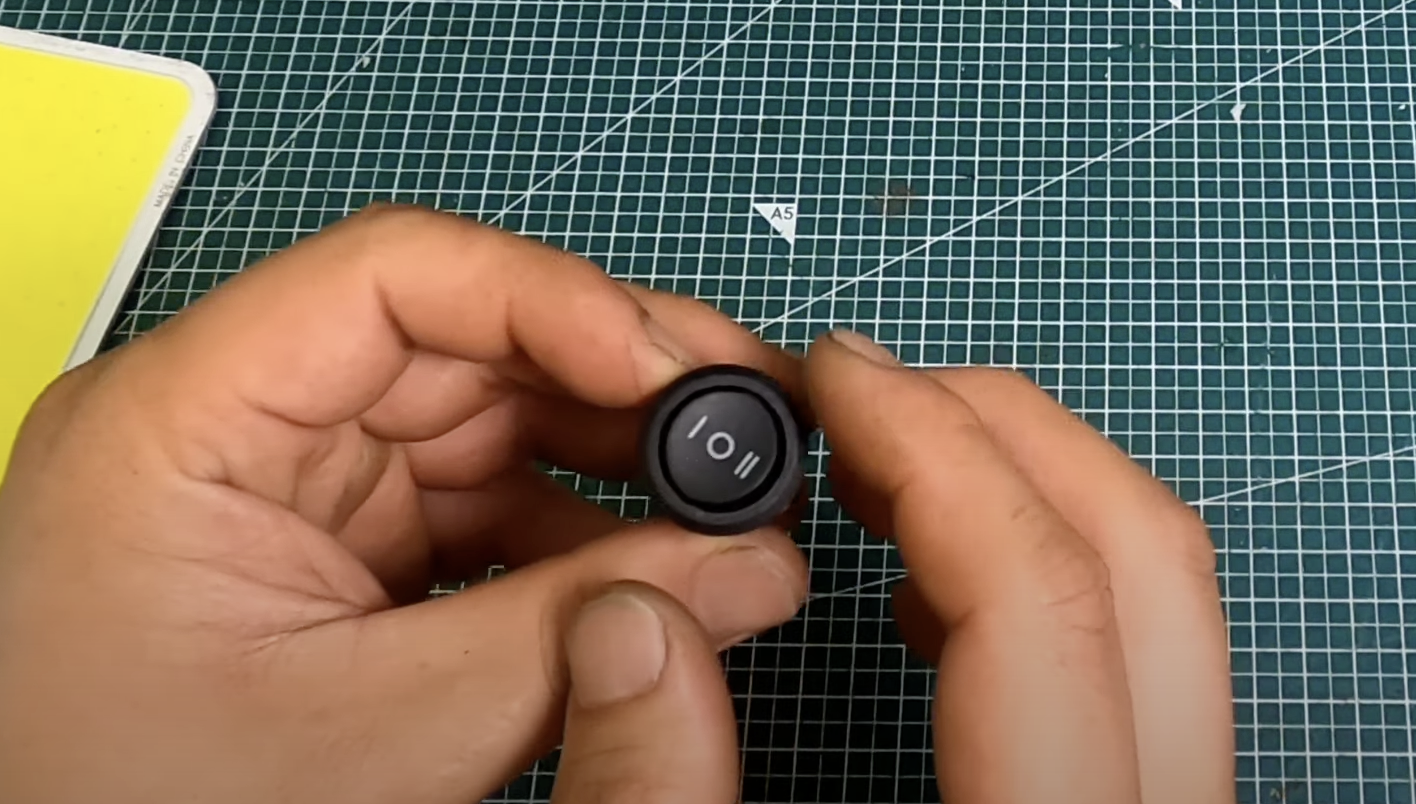

3단 스위치의 경우 이렇게 3개의 버튼으로 되어 있고
가운데는 off기능 그리고 양쪽으로는 작동기능입니다

그래서 두 가지의 제품을 하나의 스위치로 연결을 해서
사용하려고 하는 제품에 맞게 사용을 하게 됩니다

예를 들어 두 개의 조명이 있다면 스위치 하나로
두 개의 제품을 선택적으로 사용할 수 있게 됩니다

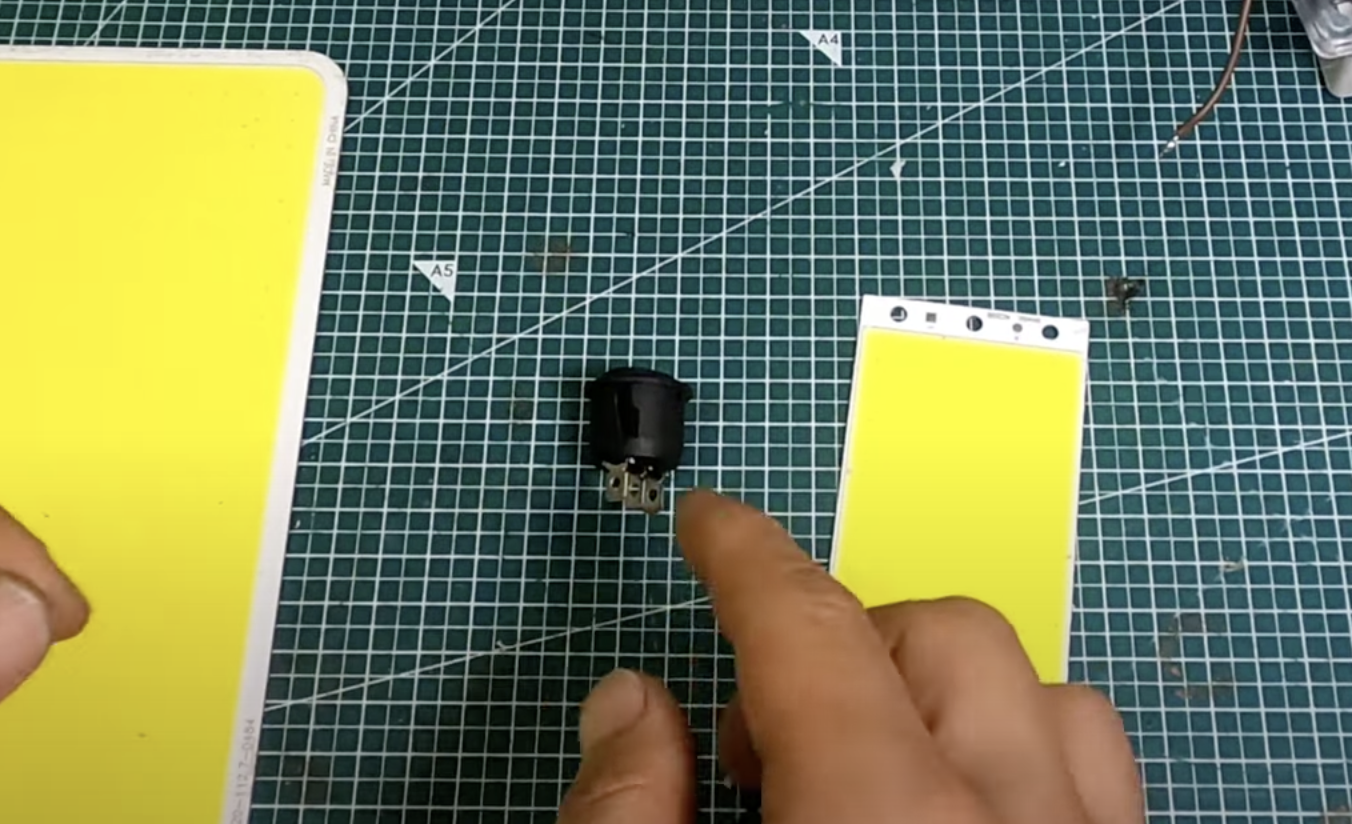

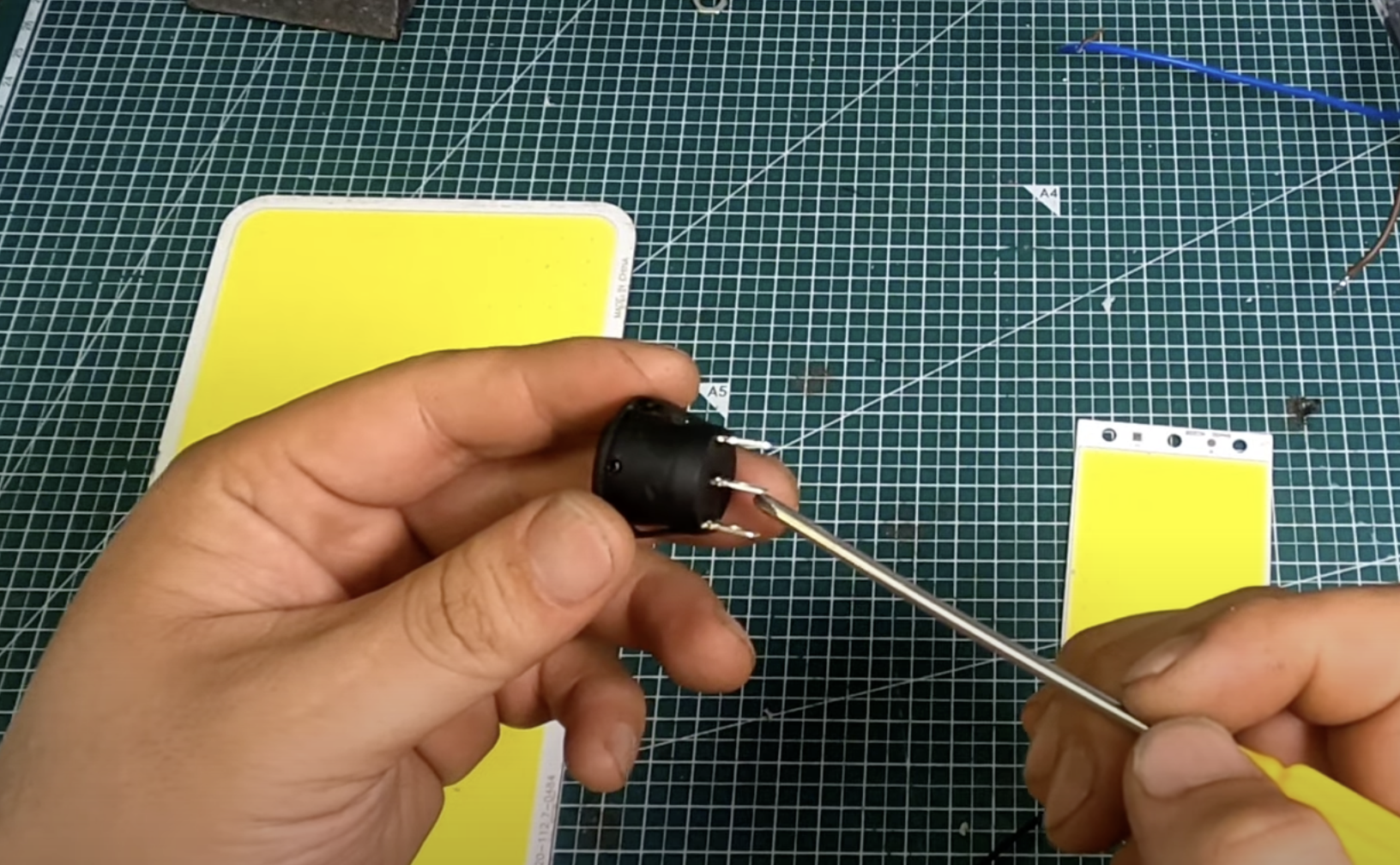

스위치를 보시면 아래쪽에 3핀으로 되어 있는데
이 핀에 연결을 잘하셔야 한답니다

보통은 대부분의 스위치들이 중앙 부분은 배터리
그리고 양쪽으로는 제품을 연결을 하면 된답니다

예를 들어 하나의 배터리로 두 개의 제품을 구동하면
중앙에는 배터리의 + 선을 양쪽에는 각 제품의
+선을 각각 연결하여 사용하는 방식입니다






항상 메인이 되는 극성을 중앙에 연결을 하는데
하나의 배터리로 2개의 제품을 연결을 할 때는
중앙에 배터리를 연결을 하면 되고,

또는 하나의 제품을 두 개의 배터리나 전원방식을
이용을 하고 싶다면 제품의 극성을 중앙에 연결하고,

나머지 두 개의 전원의 극성을 양쪽으로 연결을 해서
선택적으로 사용할 수 있게 되는 방식이랍니다

잘 활용하면 너무 유용한 3단 스위치 연결방법
꼭 숙지하셔서 잘 활용해 보시길 바랍니다

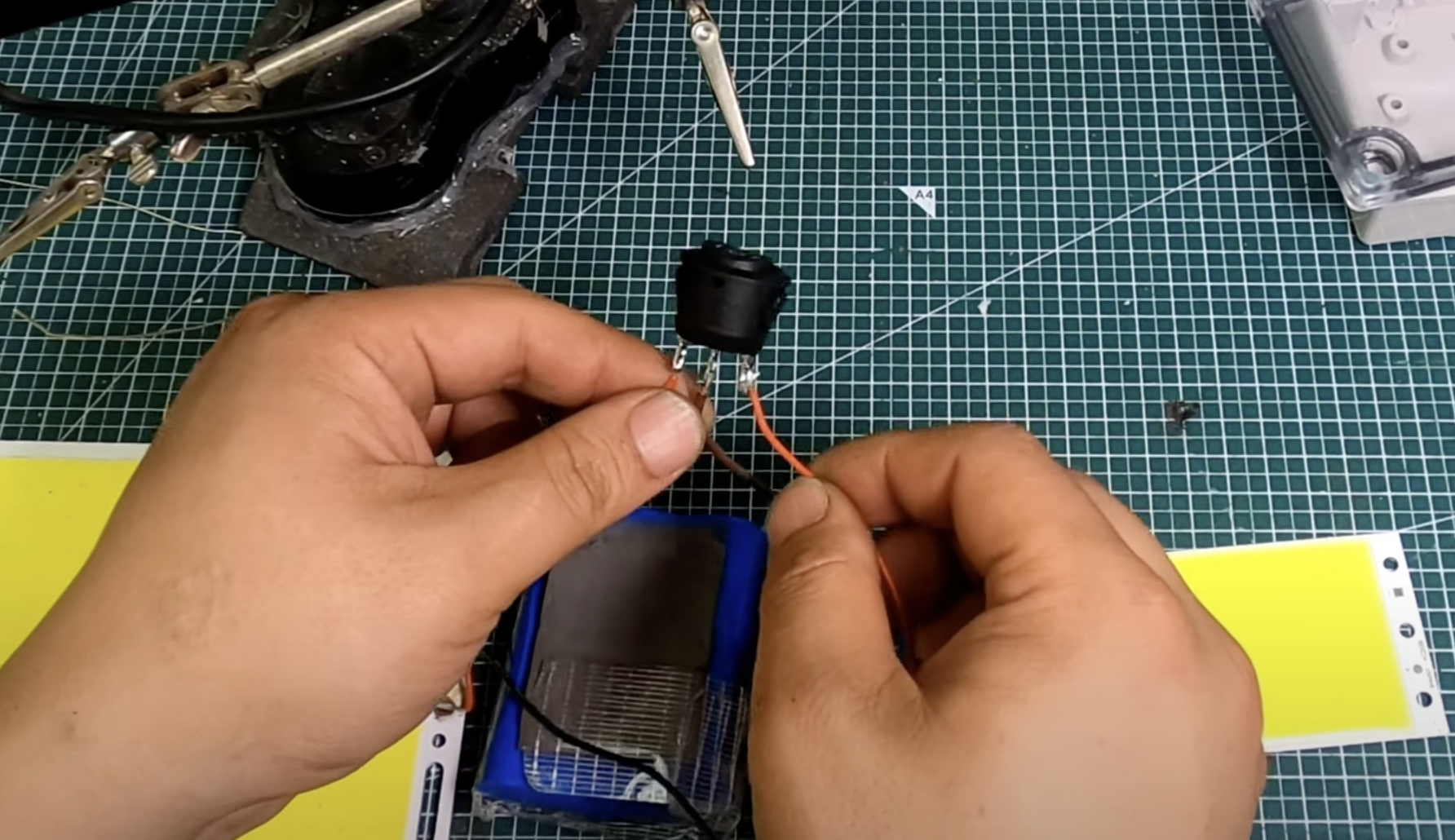

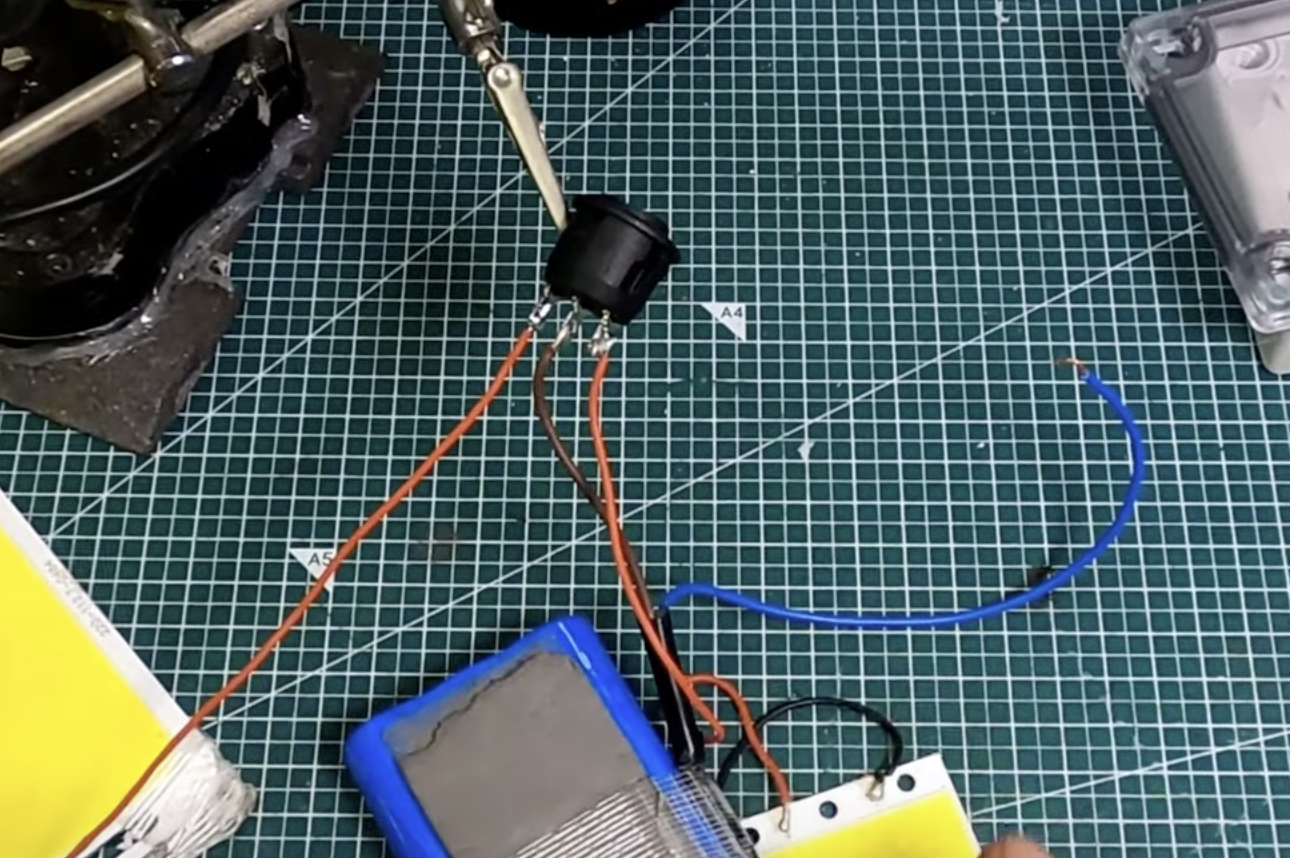

저는 이렇게 중앙에는 배터리의 +극성을 연결하고
양쪽으로는 led의 극성 +를 연결해 주었습니다

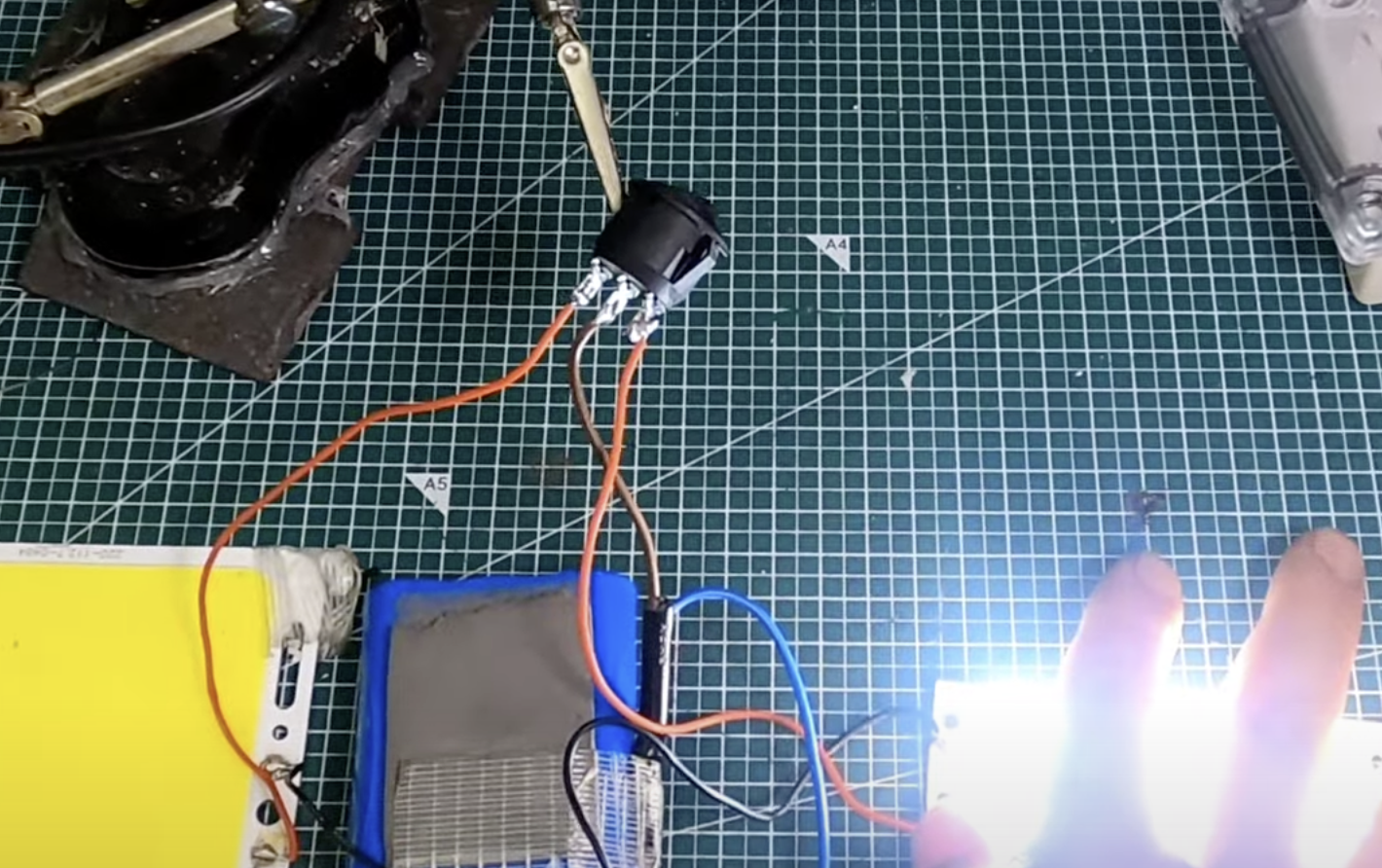

이렇게 되면 중앙에 공급되는 +극성이 스위치를
1단으로 켰을 때는 하나의 led에 +극성과 만나게 되고,

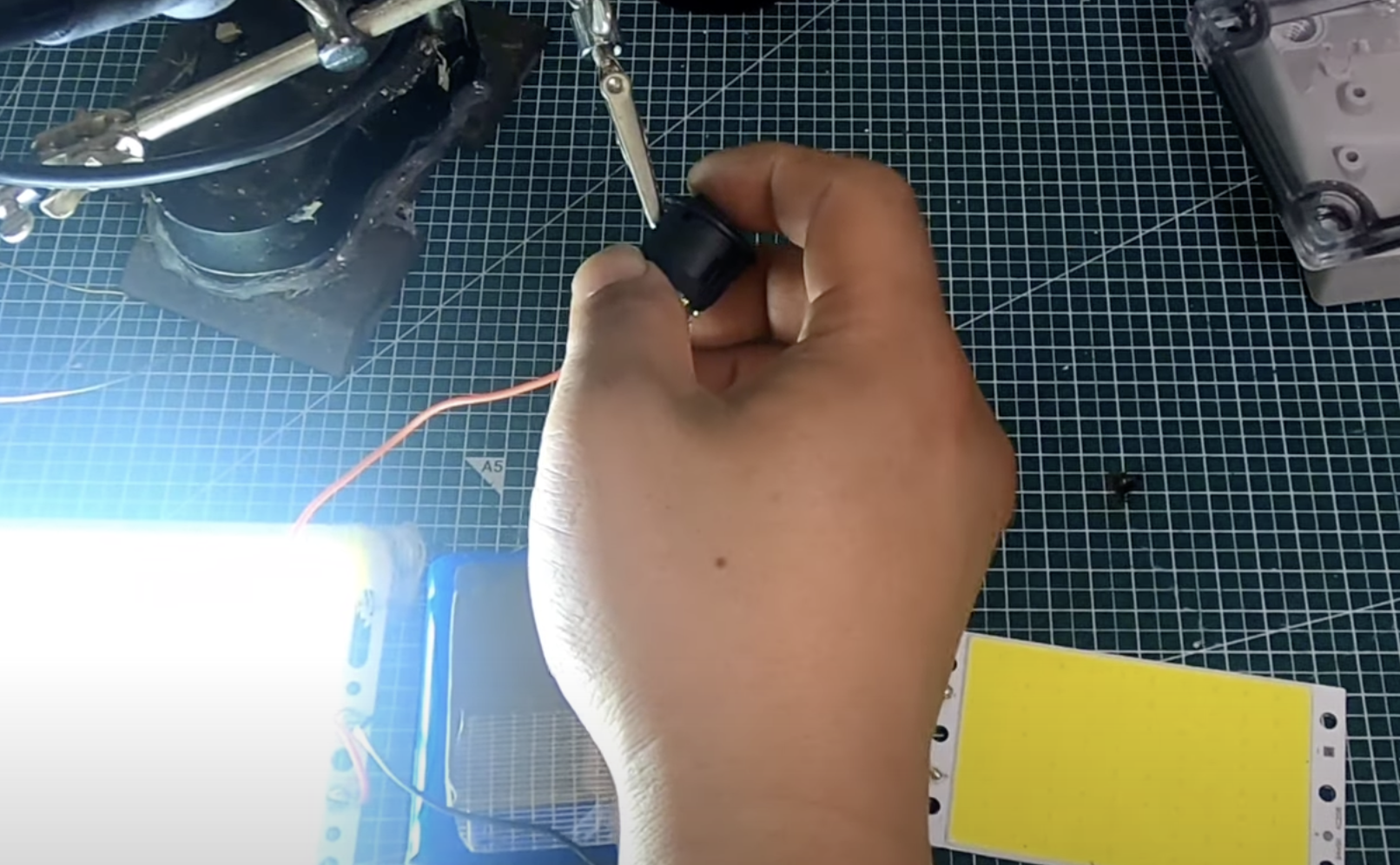

2단으로 작동을 하면 두 번째 led + 극성을 만나게 돼서
작동이 되는 방식이랍니다

이렇게 연결하면 하나의 배터리로 두 개의 제품을
선택적으로 사용할 수 있게 됩니다





물론 연결을 할 때 - 극성은 동일하게 전부 다 연결하고
작동을 해야지 정상적으로 작동이 되게 됩니다

3단스위치 연결방법은 가장 쉬운 방법 중에 하나이며
실제로 파워뱅크 제작이나 기타 제품을 diy 할 때
아주 많이 사용되는 스위치 중에 하나랍니다

잘만 활용하면 너무 유용하게 사용되는 스위치이니
diy에 유용하게 사용해 보시길 바랍니다

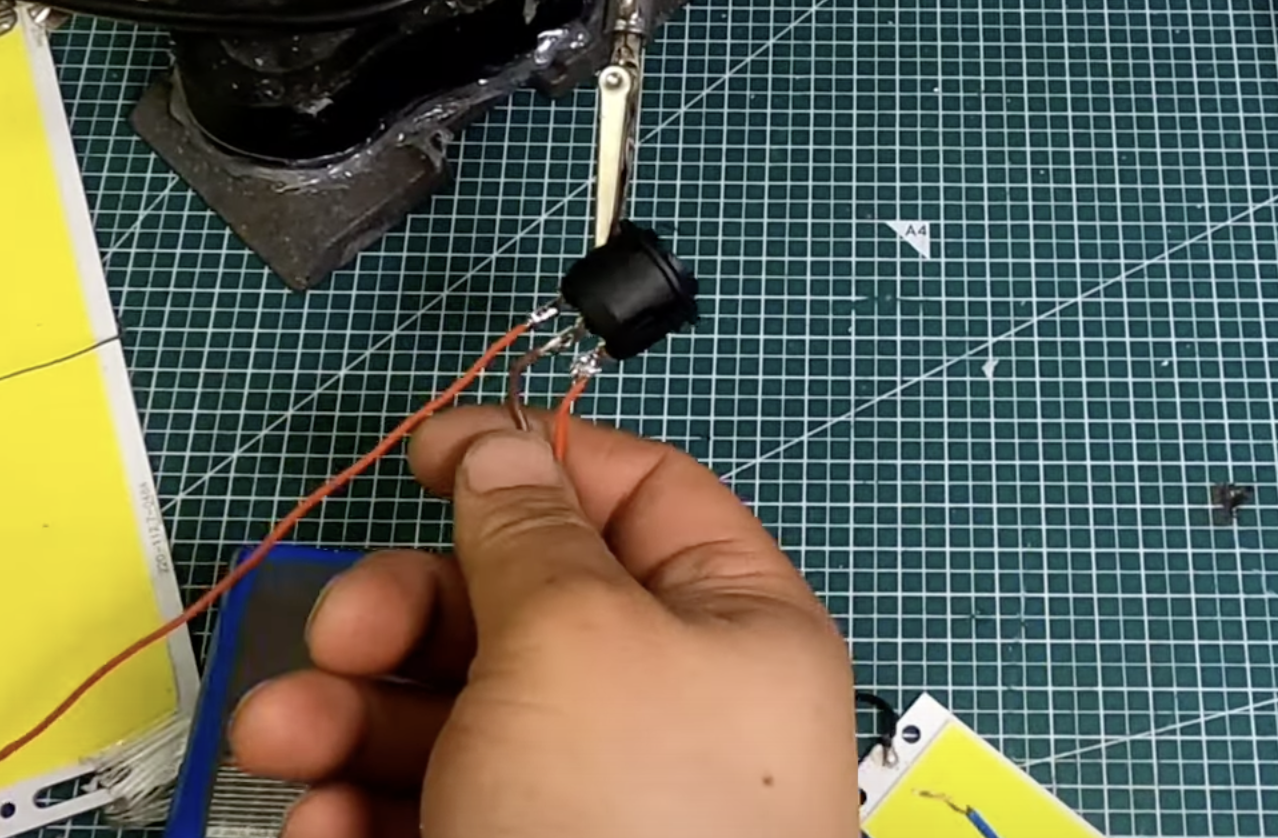

단자의 간격이 좁다 보니 항상 쇼트에 주의해서
연결을 하셔야 문제없이 연결이 가능합니다

그리고 연결 후에는 글루건이나 기타 절연작업을
꼼꼼히 하셔서 잘 활용하시길 바랍니다

같은 극성이라 쇼트는 안 나지만 단자가 노출되어 있으니
다른 -극성과 만나게 되면 고장이 날 수 있습니다





이렇게 하나의 스위치를 이용하여 두 개의 제품을
동시에 사용할 수 있는 3단스위치 연결방법
아주 간단하죠?!

잘 활용하셔서 나만의 멋진 제품 만들어 보시고
잘 활용하여 멋지게 사용하시길 바랍니다
