맥주캔뱅크 만들기 상판 배선 연결

맥주캔뱅크 만들기 상판 연결 및 고정작업


요즘 맥주캔뱅크의 경우 겉모양이 예뻐서 많이들 사용하는
미니 파워뱅크 및 보조배터리로 활용이 됩니다.

저도 가정에서나 캠핑에서 자주 사용하게 되며
간단히 가지고 다니면서 용량도 넉넉한 보조배터리로
활용이 가능하니 자주 사용하게 되더라고요

처음에는 약간 복잡해 보이는 작업이지만 한번 익숙해지시면
아주 쉽게 만들 수 있으며 diy 하시는 분들이라면
한 번쯤 만들어서 사용하는 제품이라고 할 수 있습니다




먼저 맥주캔뱅크 만들기 재료들을 간단하게 살펴보면
핸드폰 usb, 전압계, 스위치, 충전단자, 손잡이, 상판
등이 부품으로 준비하셔야 할 품목입니다

배터리를 만들고 나서 상판에 들어가는 부품들을
기성품으로 나오는 상판에 고정을 하고 납땜으로
배선연결을 해주면 되는 방식이랍니다

처음에는 어려워 보일 수 있지만 파워뱅크 제작에
가장 기초가 되는 부분이라고 할 수 있습니다

이 맥주캔뱅크 만들기를 하고 나면 이제 파워뱅크는
만들 수 있다고 보셔도 될 것 같습니다





이제 상판에 고정을 하고 글루건으로 마무리까지
하시면 되는데 상판의 경우 기성품으로 판매하는 제품이며
부품에 딱 맞게 설계되어 있어서 그냥 끼우시기만 하면 된답니다

사이즈가 정확히 맞는 상판이기 때문에 단순 고정 및
글루건으로 움직임이 없도록 완전하게 고정을 해주시면 돼요





인터넷에 검색을 해보면 종류별로 맥주캔뱅크 상판을
판매하기 때문에 원하시는 상판을 구매하시면 됩니다

제가 판매자가 아니라 딱 어떤 게 좋다고는 말씀 못 드리지만
디자인도 다양하고 충전용도에 맞게 선택을 하시면 된답니다





그리고 뒤쪽은 다시 움직이지 않도록 글루건으로
고정작업을 확실하게 해 주었습니다

사용을 할 때 다시 빠지거나 틀어질 수 있기 때문에
글루건이나 에폭시를 이용해서 고정해 주시는 게 좋아요





맥주캔뱅크 만들기의 가장 중요한 부분이라고 생각하는
스위치 연결 차례입니다

스위치만 잘 연결을 하신다면 나머지는 그냥 같은 극성끼리
연결만 해주면 되는 방식이라 아주 간단합니다

5핀 스위치 연결방법을 숙지하시고 연결을 해야 하는데
사진에 보시면 c라고 있는 단자가 배터리의 +가 연결됩니다

그리고 no라는 단자는 출력+를 연결하고
나머지 -에는 배터리-를 그리고 led+는 +라고
적힌 단자에 연결을 해주시면 된답니다

그럼 출력 no와 led +라고 적힌 단자는 쇼트가 되는 방식으로
연결이 된다고 생각하시면 될 듯합니다






이렇게 스위치의 입력과 출력단자를 찾고 연결을 시작하면
이제 나머지 단자에 -는 동일하게 연결을 하면 되고,

출력+ 선을 나머지 단자의 +단자에 전부다 연결을 하면
스위치를 눌렀을 때만 작동하는 방식으로 연결이 됩니다

이렇게 스위치 하나만 연결할 줄 알아도 맥주캔뱅크 만들기
전부 다 해결할 수 있다고 생각하셔도 된답니다

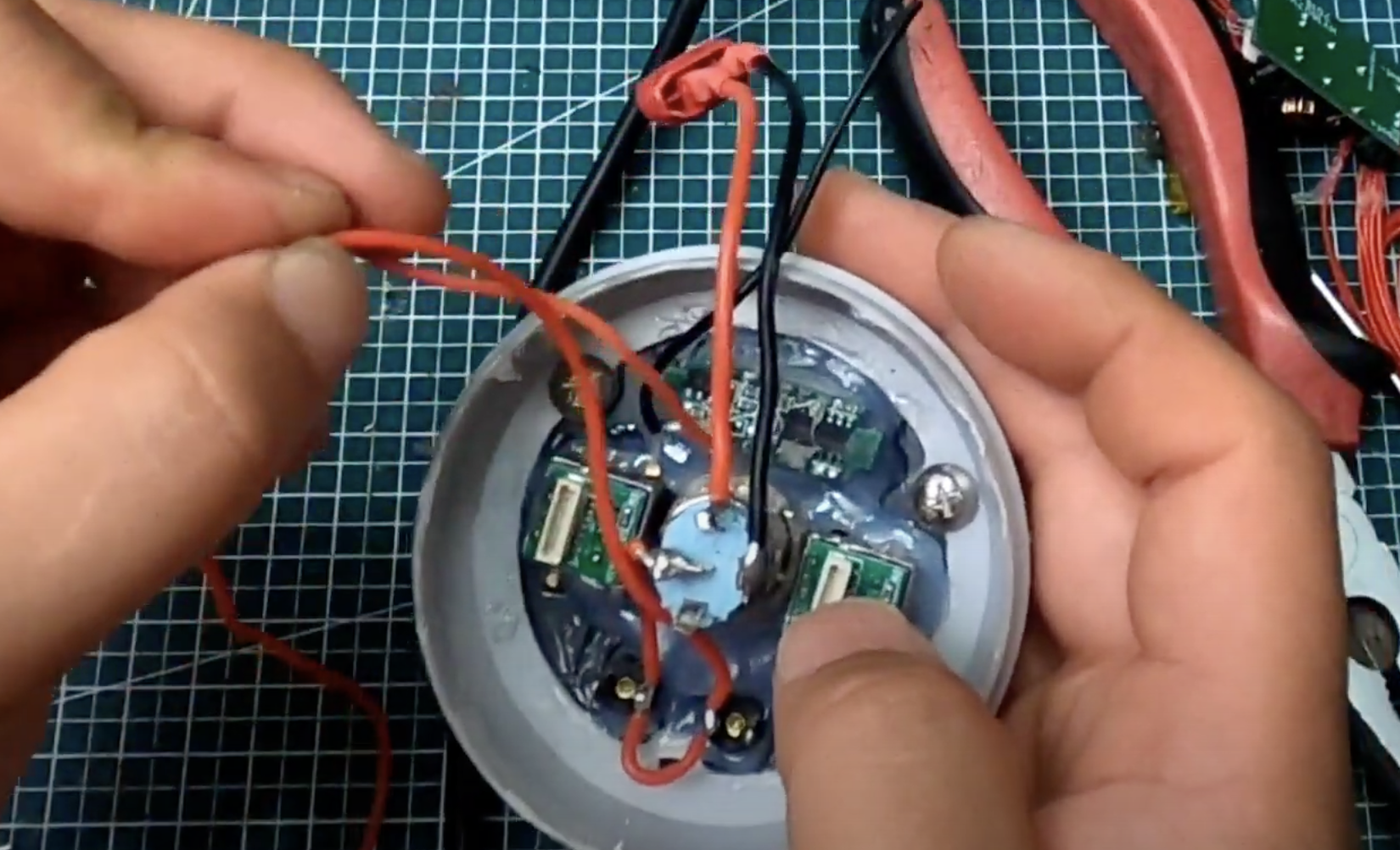

그리고 전선은 상판 위쪽으로 넣어서 고정을 하는데
쇼트가 나지 않도록 잘 넣고 글루건을 이용해 고정합니다

usb충전 전선이 조금 많아 지저분해 보이지만
일일이 연결한 선이 아니기 때문에 위험하진 않습니다

대신 안쪽에 연결했던 단자들은 글루건으로
절연작업 확실히 하고 그 위쪽으로 전선을 고정해 주었어요





이제 모두 연결을 했다면 스위치를 누르면
이렇게 스위치가 작동하면 모든 연결이 잘된 겁니다

이제 스마트폰을 충전을 할 때 스위치를 켜고
꼽아만 주면 충전이 되며 약 8~9회 만충을 할 수 있어요

용량도 넉넉하고 간단하게 가지고 다니면서
편하게 사용할 수 있는 맥주캔뱅크가 완성이 됐네요







실제로 핸드폰을 충전해도 고속충전이 잘되고
또 써치를 작동해도 5a 이하의 출력으로는 잘되네요

작은 집어등으로 사용해도 되고 간단히 가지고 다니며
보조배터리로 활용하기 좋은 녀석이랍니다

자작을 하시면 한 번쯤은 만들어 보게 된다는
맥주캔뱅크 만들기 어떤가요>?




배터리팩 작업하는 부분이 조금은 어려울 수 있지만
그래도 한번 해보면 다음에는 쉽게 진행할 수 있습니다

다시 한번 말씀드리지만 배터리는 항상 안전하게
만드시길 바랍니다^^
