파워뱅크 파워탭 만들기 220v 전기도 사용가능한 멀티 파워탭 제작

오늘은 캠핑에서 사용하면 유용하게 사용될

멀티 파워탭 만들기를 해볼까 합니다



하드케이스에 간단한 스위치와 파워서플라이를

고정을 해주고 내부에는 인버터 회로를 넣어서

220v 전기와 dc전기를 동시에 사용할수 있는

파워탭을 제작을 해볼까 합니다



캠핑에서 일반 dc 파워뱅크만 사용하다보면

간혹 ac220v 전기를 사용해야 할때가 있어서

그럴때 사용하면 좋을것 같아 만들어 봅니다











일단 파워서플라이를 고정을 해주고

배터리의 전압을 표시해주는 전압계를 달아줍니다



파워서플라이의 경우 간혹 외부에서 내가 사용하는

전압과 다른 제품을 충전을 하거나 사용을 할때가

있는데 그럴때 사용하려고 합니다



사용할수 있는 전압은 1v~30v까지 간단한 테스트나

작은 충전을 해줄수 있는 제품이랍니다









그리고 파워뱅크와 연결될 메인 단자를 타공을하고

연결을 해줍니다



xt90단자를 이용하여 높은 출력도 충분히

흐를수 있게 제작을 해주면 된답니다



타공은 초음파컷팅기를 이용하여 좀더 쉽게

타공을 하고 정확하게 제작을 해주었습니다











이렇게 각 사용사위치를 하나씩 달아주었는데

파워서플라이, 인버터, dc전기 등을 따로따로

스위치를 달아주었습니다



이렇게 사용하지 않으면 대기전력이 아무래도

소모가 되다 보니 필요한 제품만 사용하려고

각 스위치를 타공을 해주었습니다









https://s.click.aliexpress.com/e/_oBSNbNc

US $39.12 |

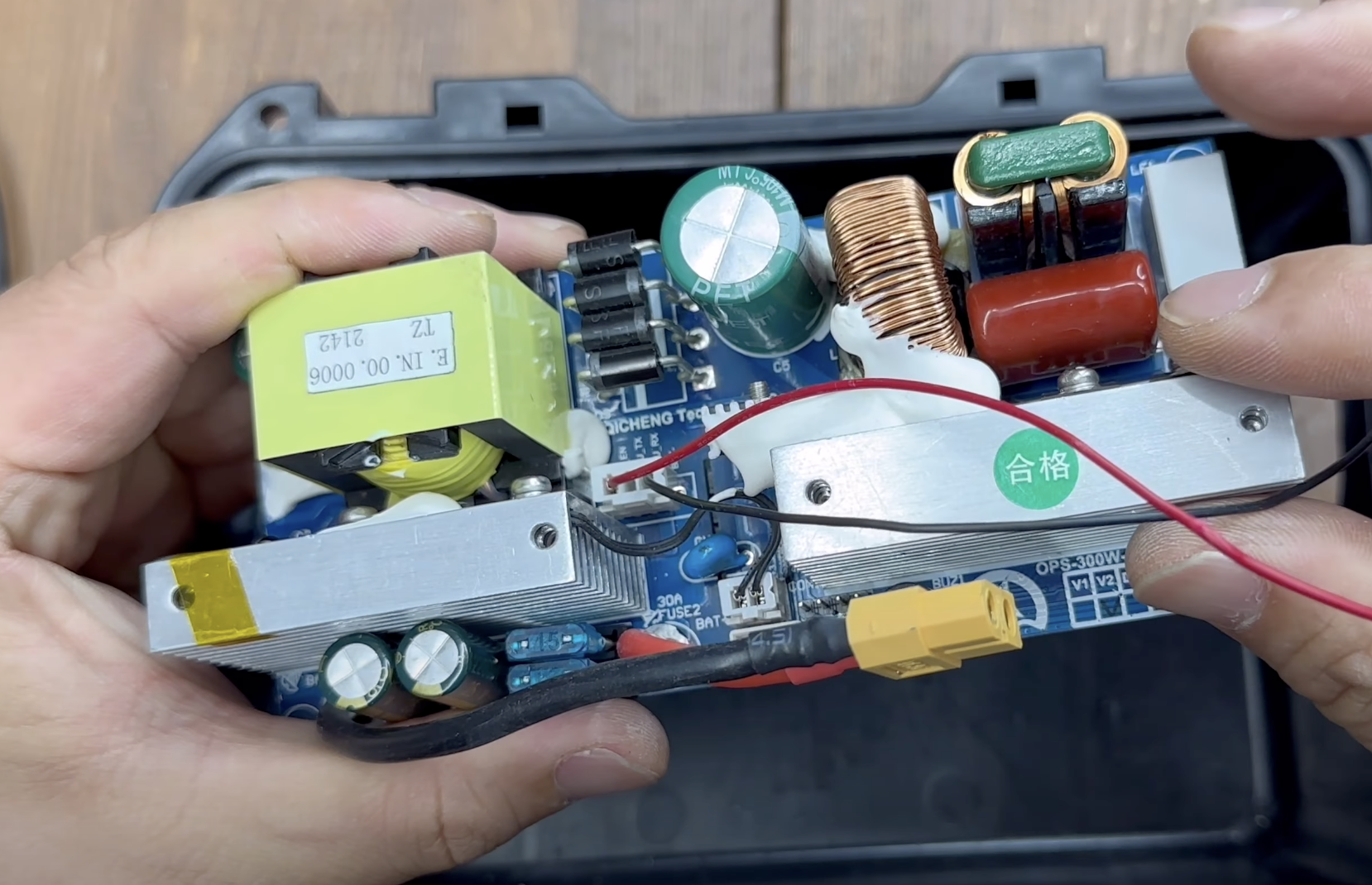

인버터 회로의 경우 높은 출력이 아닌 약 400w

급의 인버터를 넣어 주었습니다



사이즈가 딱 맞는 사이즈 이기도 하고 이제품의

주 사용목적은 220v 전기 중에서도 낮은 출력을

사용하는 제품을 간단히 구동할 목적이기 때문입니다



높은 출력의 인버터는 별도로 가지고 다녀서

간편하게 가지고 다니면서 작은 출력을 사용하기에는

이 인버터 회로가 딱 맞을것 같더라구요

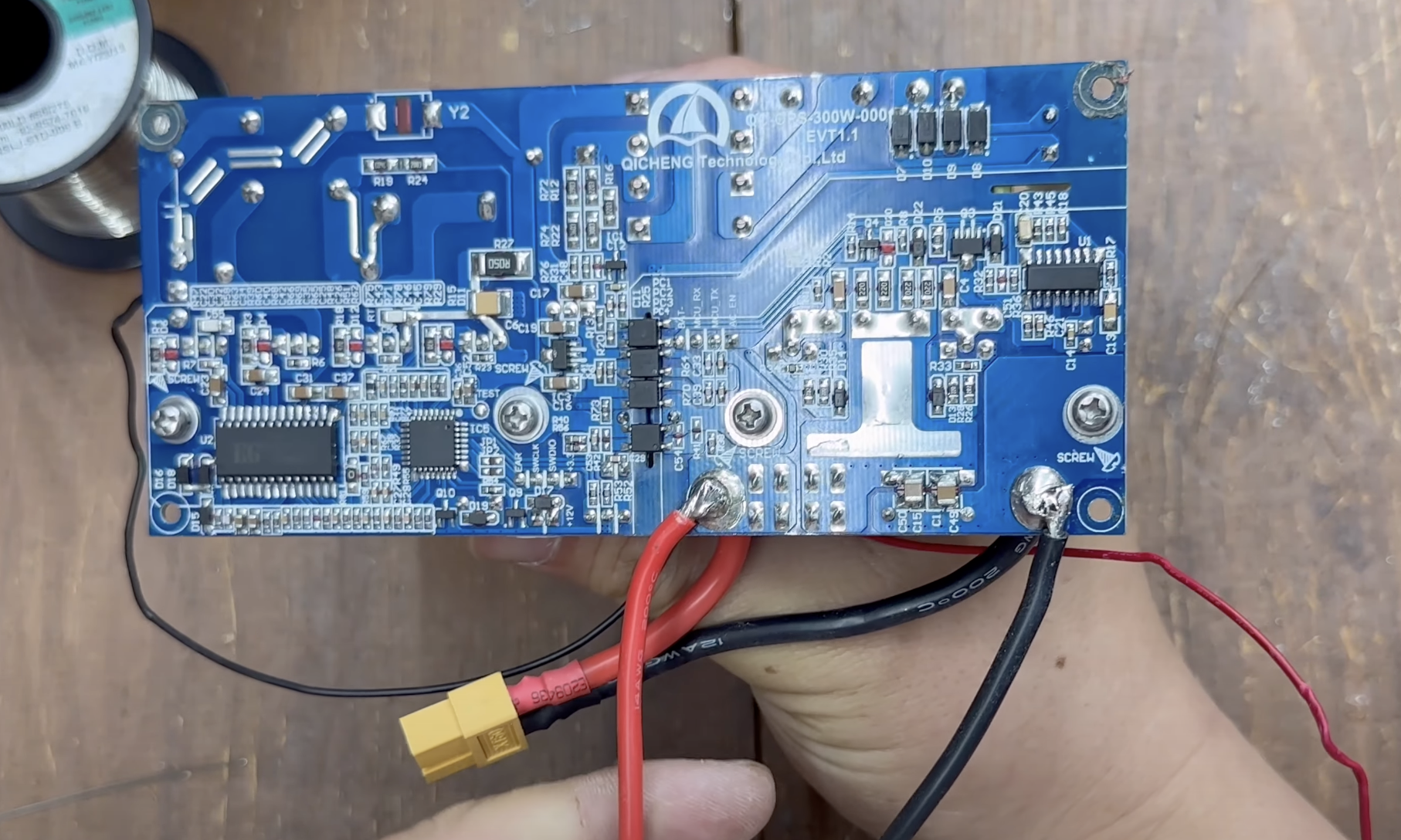

인버터 뒤쪽의 단자에 전원선을 연결하여

파워뱅크에서 출력되는 단자와 연결하면 됩니다



인버터에는 스위치 선이 따로 있어서 그 선을

스위칭을 시켜주면 되고 메인선은 바로 연결을

하면 되는 방식이랍니다



그래서 누구나 쉽게 연결해서 사용할수 있는

인버터 회로라고 할수 있어요











이제 타공을 마치고 고정작업도 해주었으니

배선연결을 하나씩 해봅니다



일단 먼저 마이너스 배선을 모두 연결을

해주어야 합니다



플러스 제어로 각 단자들을 제어할 목적이라

일단 마이너스는 모든 단자에 다 연결을 해주었어요



이때 dc전기의 극성이 틀리지 않도록 주의하면서

연결을 해야 한답니다











이제 플러스 선을 각 스위치를 거쳐서

제품들에 연결을 해주면 된답니다



그러면 파워뱅크에서 들어오는 전기가 각

스위치를 켰을때 해당하는 단자만 작동이 되는

방식으로 구동이 된답니다



이렇게 되면 이제 파워탭만들기가 끝이 났다고

보셔도 된답니다



파워탭제작도 어떻게 보면 단순 연장이라고 할수

있으며 간단하게 내가 원하는 방식대로 고정하고

연결만 해주면 누구나 쉽게 만들수 있습니다











어떤가요? 그래도 나름 만족스러운 디자인에

내가 원하는 구성으로 제대로 만들어 진듯 합니다



멀티 파워탭이라는 말처럼 여러가지의 기능을

하나의 파워탭에서 사용할수 있어서 이제는 캠핑에서도

다양한 전기를 사용해서 좀더 편하게 사용할듯 합니다











간단하게 220v 전기를 구동해보니 아주 잘

작동이 되네요



높은 출력은 아니지만 헤어드라이기 찬바람 정도는

간단하게 구동할수 있어서 220v 전기 없는곳에서

조금은 편리한 캠핑생활을 할수 있을것 같네요



파워뱅크 파워탭 만들기 어렵지 않으니

한번 만들어서 사용해보시길 바랍니다
