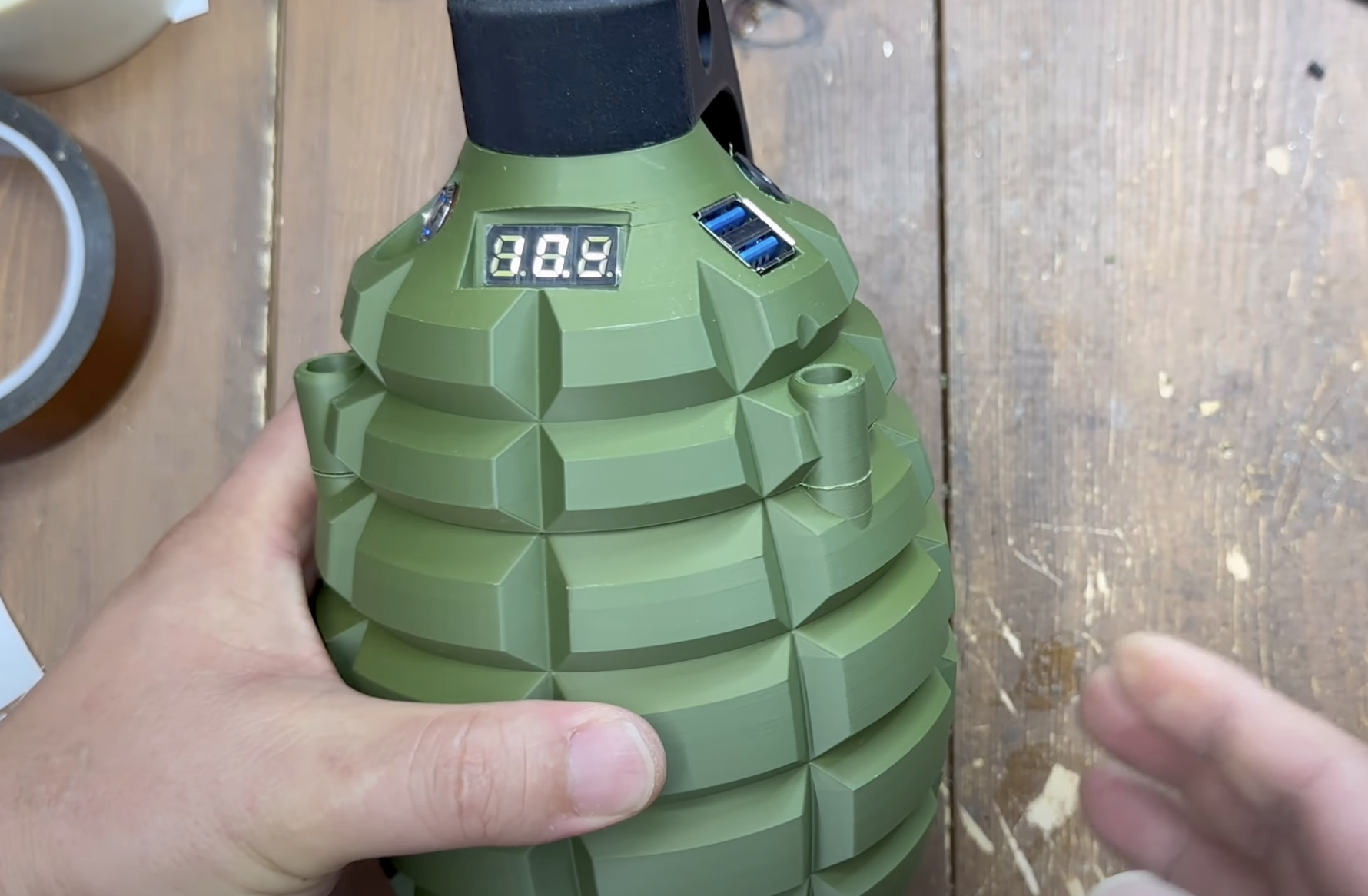

오늘은 어떤분이 3d 출력물을 선물로 주셔서
이 안쪽에 배터리를 제작해서 보조배터리 만들기를
해보려고 합니다
배터리는 5ah 용량의 배터리를 3s3p로 연결을 해서
최종 15ah 용량이라는 넉넉한 보조배터리로
제작을 해서 사용을 하려고 합니다
최대한 안전하게 연결하고 보호회로까지 연결해서
조금은 특별한 배터리를 만들어 볼까합니다
배터리는 3개의 직렬 3개의 병렬로 연결을 하는데
정사각각형 배열로 위치를 하고 스폿용접으로
연결을 하였습니다
납땜 연결은 위험할수 있기 때문에 리튬이온배터리팩
제작시에는 스폿용접으로 해야 한답니다
보호회로의 경우 보조배터리 만들기시에
필수적으로 사용되는 부품이라고 할수 있습니다
배터리를 사용할때 과충전을 방지하여 만충이 되면
충전을 멈추게 하는 역활을 하고
또 과방전을 방지해서 배터리가 종지전압 밑으로
내려가지 않도록 전원을 차단해주는 역활을 합니다
그래서 배터리를 사용할때 가장 첫번째로 안전을
지켜주는게 이 보호회로 bms 이기 때문에 필수로
달아주어야 합니다

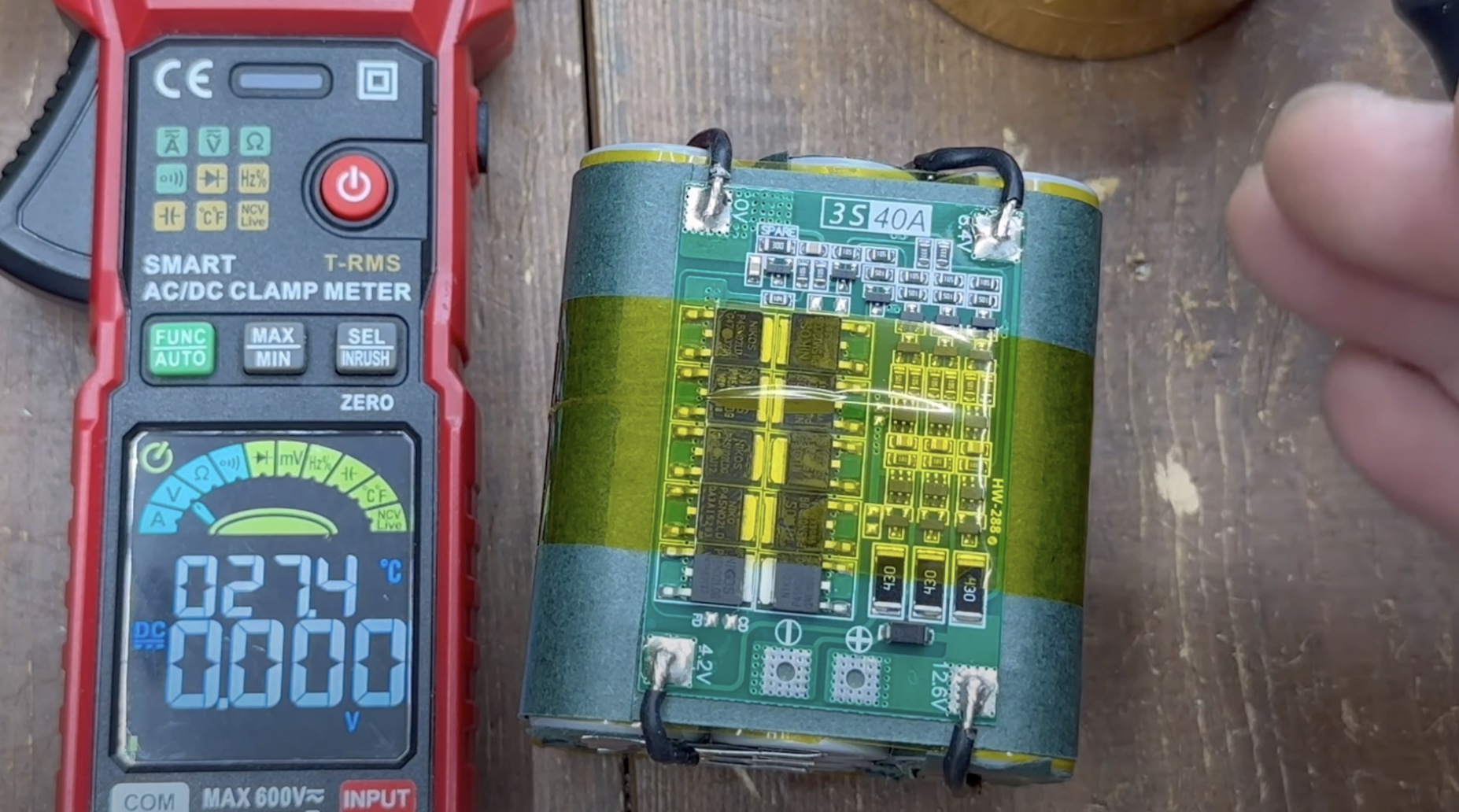

각 셀의 위치에 맞게 서로 연결을 해주고
전압을 측정해서 배터리의 전압과 보호회로의
전압이 동일하면 정상적으로 연결이 된겁니다
정상적으로 전압이 출력되지 않고 다르게
출력이 된다면 연결이 잘못되었거나 또는
회로가 고장일수 있습니다
100%동일한 출력이 나올수 있도록 연결하고
사용해야지 제대로된 작동이 된답니다
보호회로는 배터리의 종류별로 또 셀별로 나눠지며
인산철배터리와 리튬이온배터리는 동일한 제품으로
사용이 안되며 각자의 전용제품을 사용해야 합니다
보조배터리 만들기 시에 가장 중요한
3s3p 리튬이온배터리팩이 완성이 되었어요
종이 절연지로 외부 절연까지 해주고 이제
케이스 안에 넣어주면 된답니다
일단 배터리를 제작을 했으니 이제 상판구성을 하고
배선연결을 해야 합니다
보조배터리 만들기에 두번째 과정이
상판 구성입니다

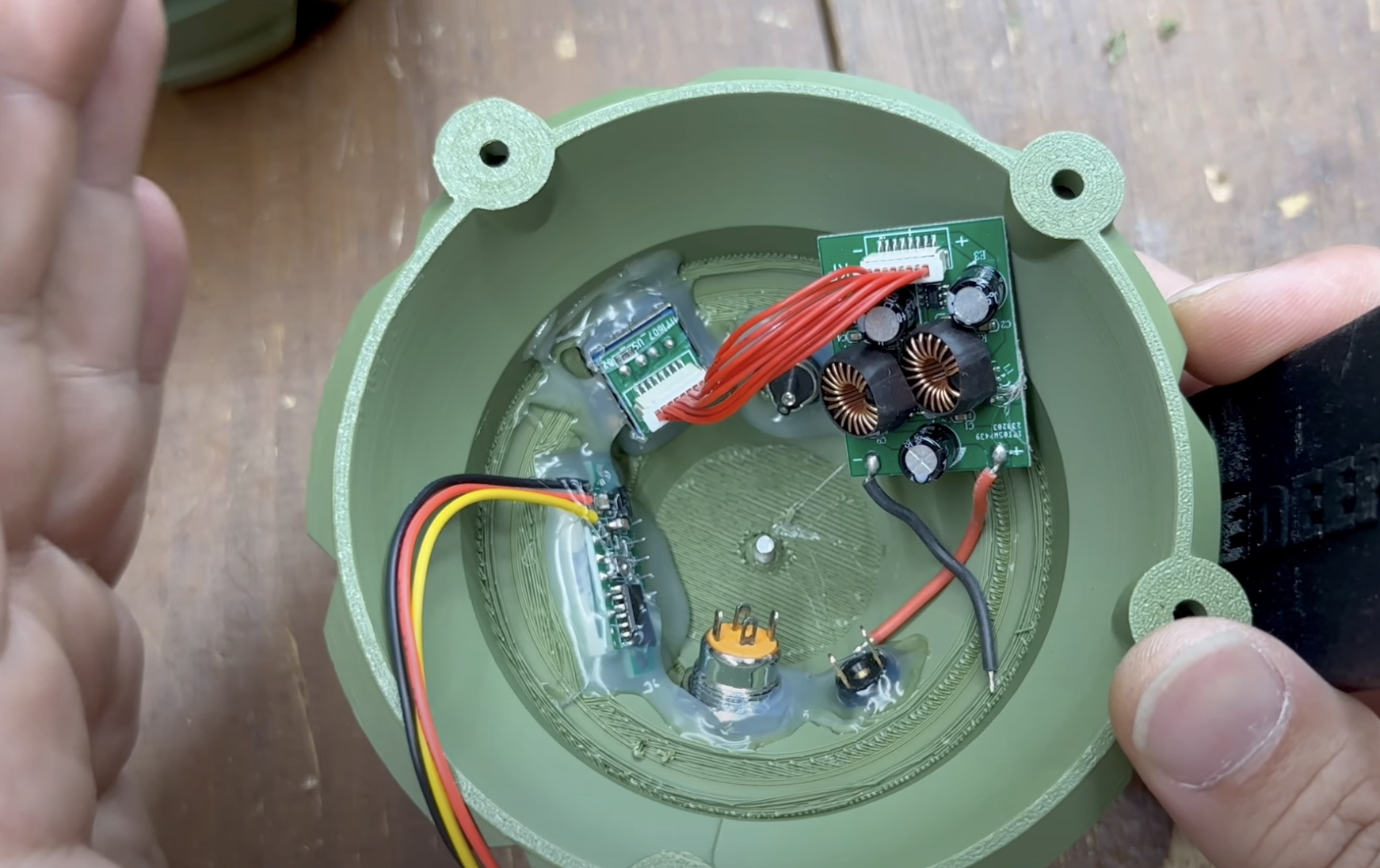

일단 핸드폰충전할수 있는단자와 배터리팩을
충전할수 있는단자 그리고 전압을 확인할수 있는
전압계를 달아주었어요
그리고 그모든 부분을 스위치로 제어될수 있게
스위치를 달아서 배터리에서 오는 전압이
스위치를 거쳐서 켜지고 꺼질수 있게 되는 방식입니다

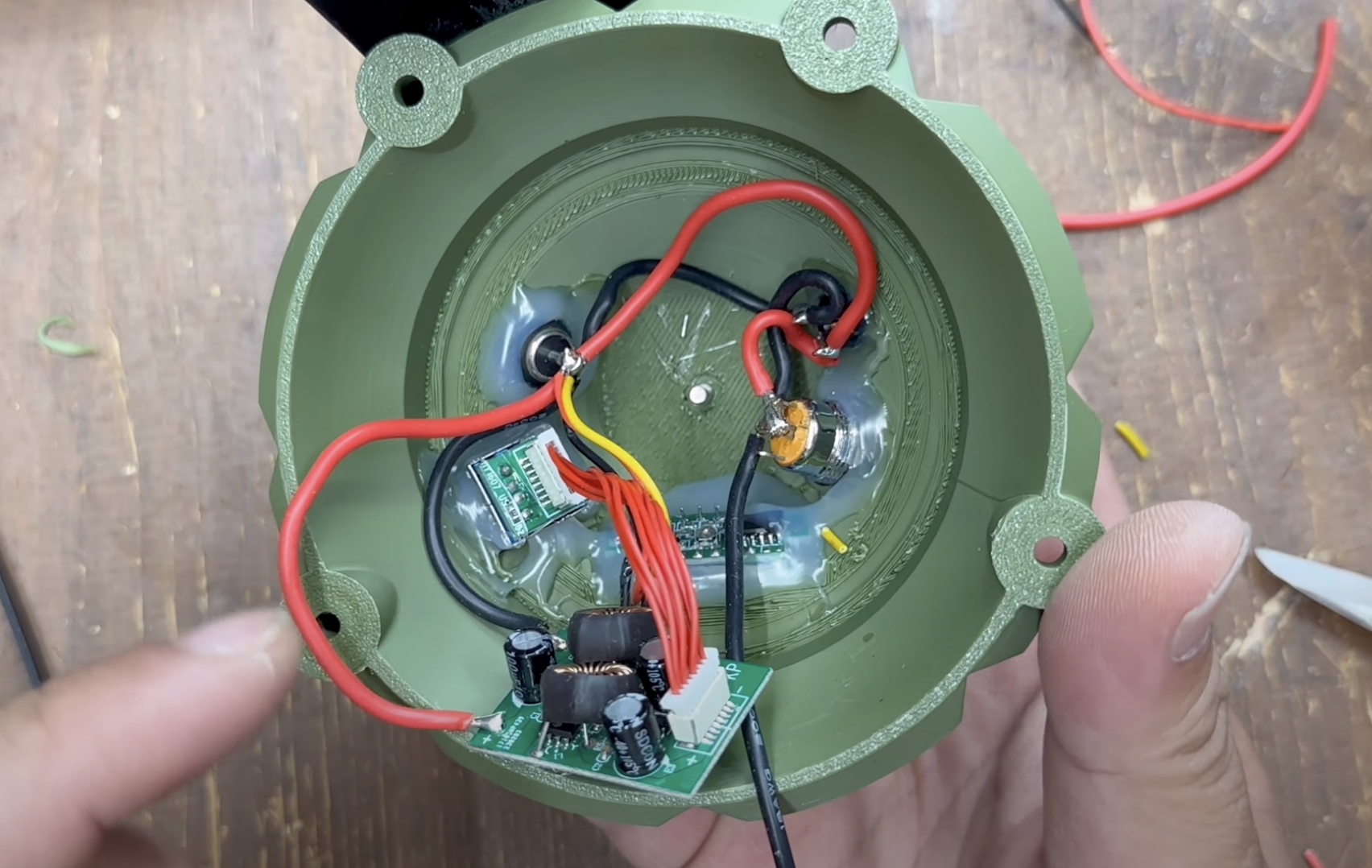

스위치를 거쳐서 출력이 될수 있게 전선을
연결하고 글루건으로 모든 단자를 고정해주었습니다
단자가 노출된 부분은 글루건으로 절연작업도
꼼꼼히 해주셔야 나중에 고장이 나지 않아요
보조배터리 만들기도 정말 간단한 작업이지만
그래도 신경을 많이 써서 해야 하는 작업이랍니다
이제 배터리와 상판을 배선을 연결해주면
이렇게 보조배터리 만들기가 완성되었습니다
리튬이온배터리팩 3s3p 15ah용량을 배터리를
제작하고 상판을 연결해서 서로 연결해주면
모든 과정이 완료가 된답니다
간단하게 연결하는 방식이지만 배터리를
사용하는 만큼 최대한 안전에 대한 부분을
숙지하고 제작하시길 바랍니다
감사합니다
