보조배터리 만들기 기성품 케이스 사용으로 간단한 제작 ! 조립만 하면 누구나 가능

오늘은 기성품 보조배터리 케이스를 이용하여
보조배터리 만들기를 해볼까 합니다

요즘은 회로가 아주 잘 나오다보니
배터리 연결만 하고 조립만 하면 누구나
만들수 있는 제품들이 많이 나오더라구요

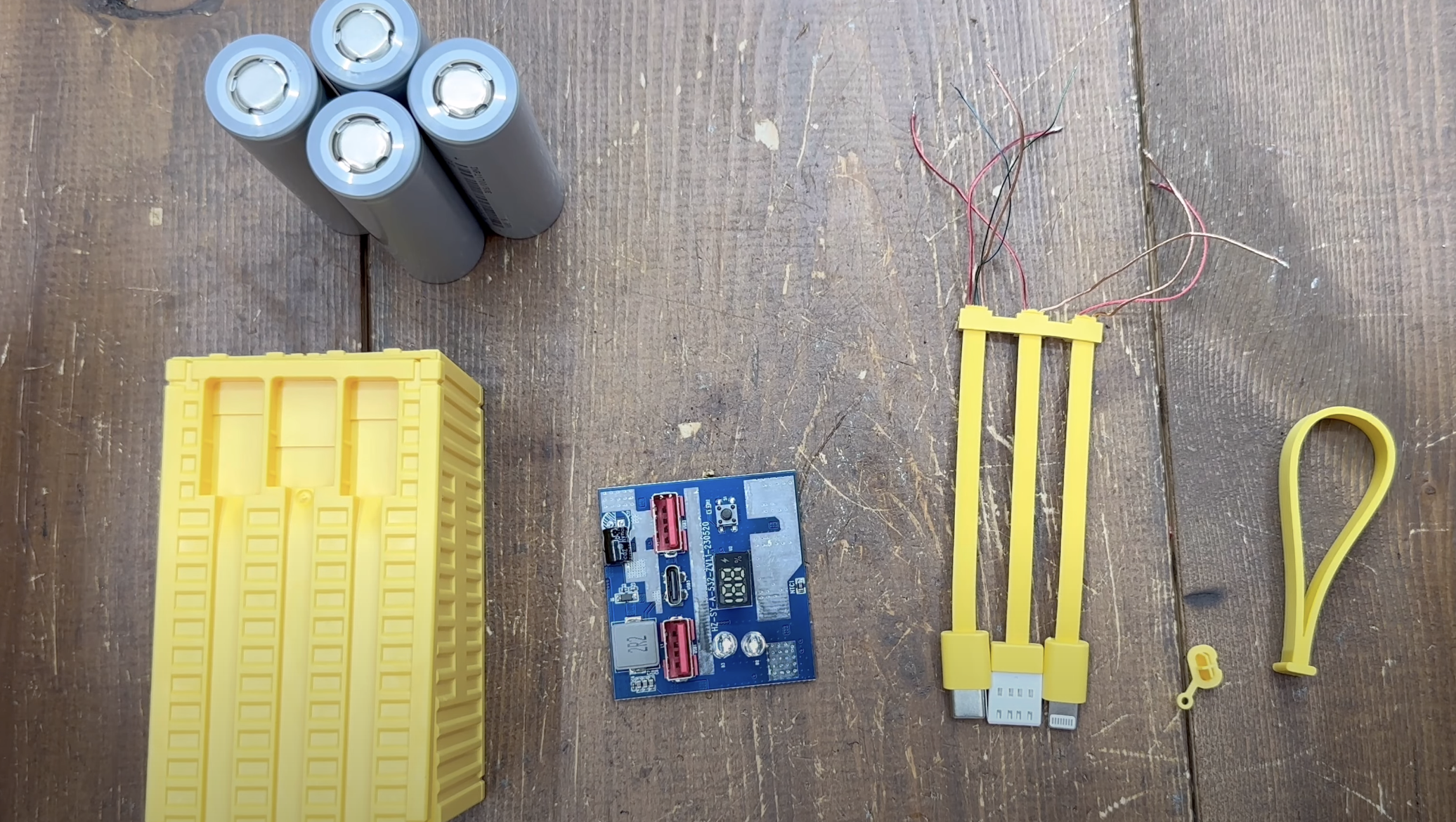

오늘 만드는 제품도 1s4p 21700배터리가
들어가는 케이스로 용량이 20,000mah까지
사용할수 있는 제품입니다

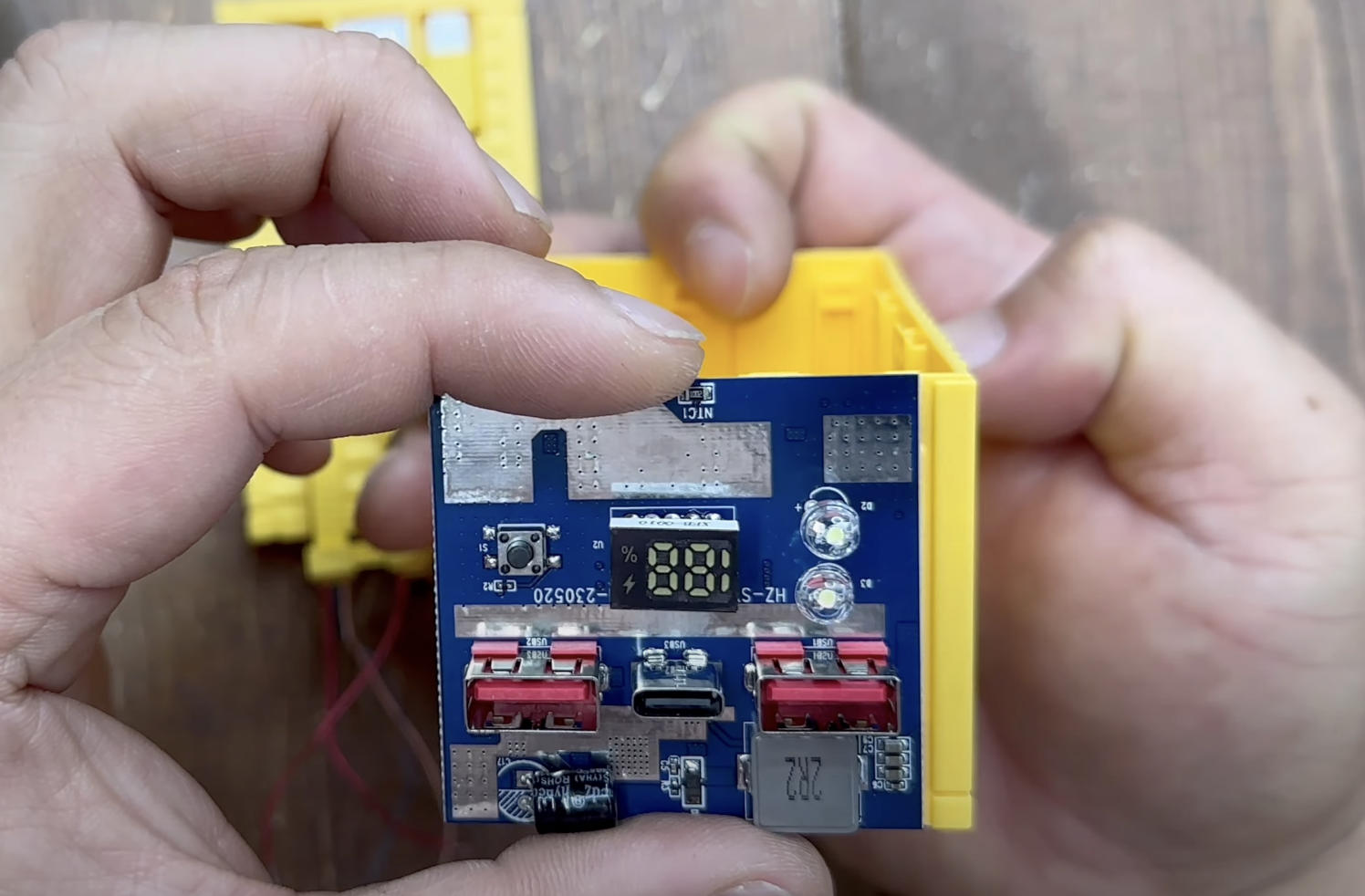

요즘에는 이렇게 회로에 usb단자나
c타입 단자가 고정이 되어져서 나오고
또 용량까지 표시를 해주는 회로가 나옵니다

그래서 배터리만 연결하면 바로 보조배터리
만들기가 완성이 되는 제품이라고 보시면 됩니다

배터리 제작만 가능하면 되겟죠?

한가지 작업은 더 해야 되네요

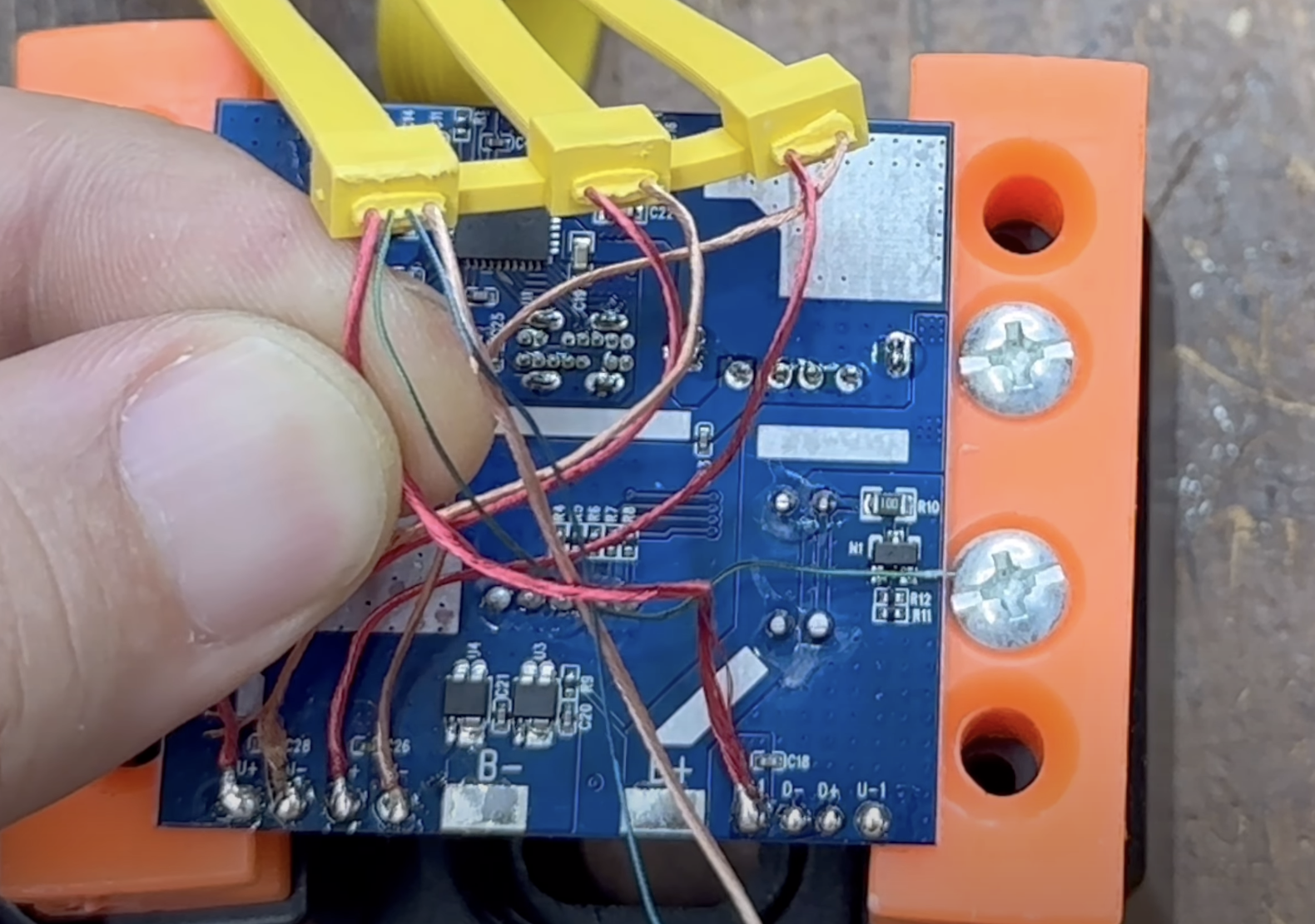

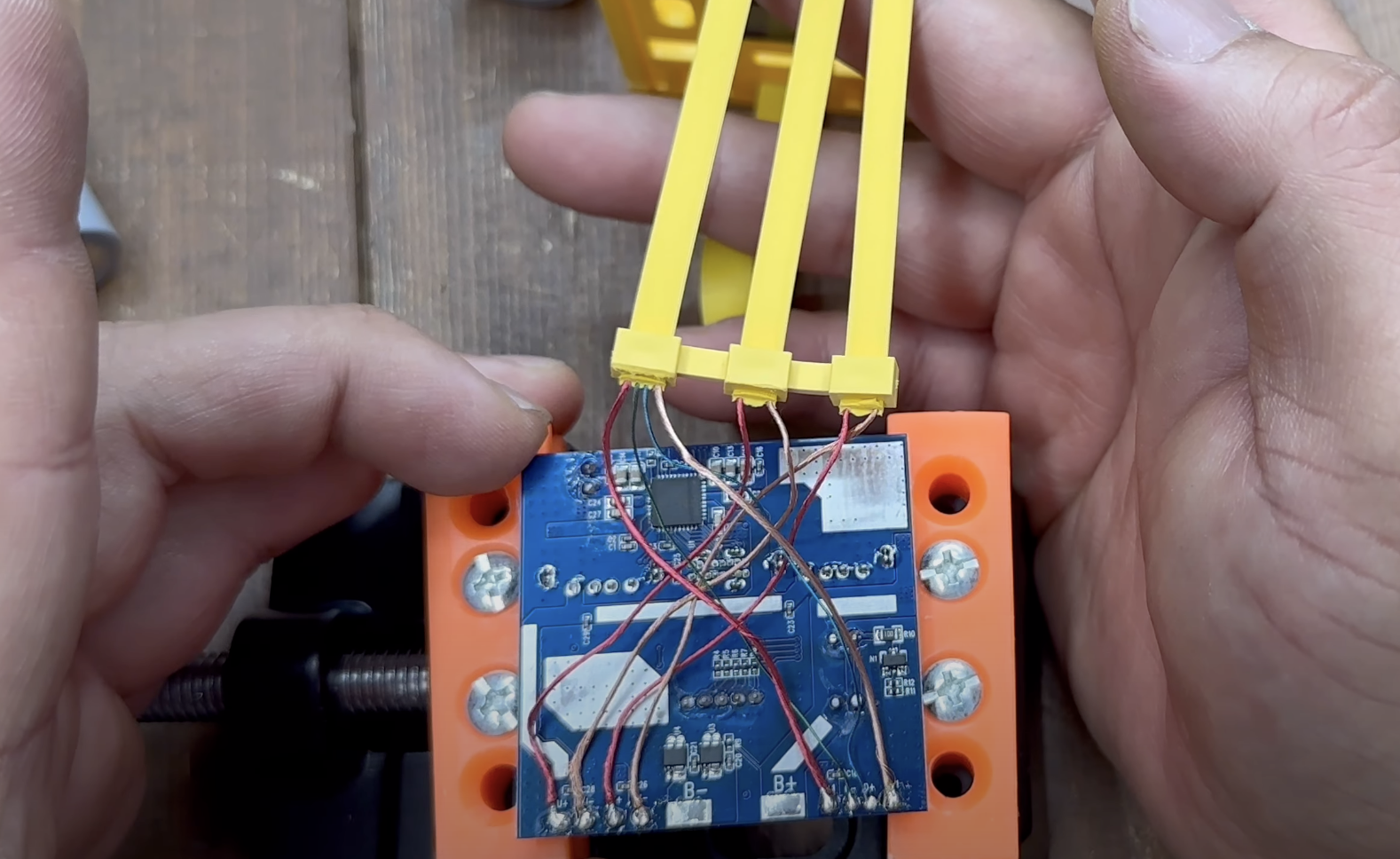

이렇게 회로에 케이블 선을 납땜으로 연결해야
하는데 그렇게 어렵지는 않습니다

순서대로 연결만 진행하시면 되고
설명서대로 제대로 연결만 하면 된답니다

근데 선이 얇아서 쇼트가 나지 않도록
잘 연결해야 할듯 해요

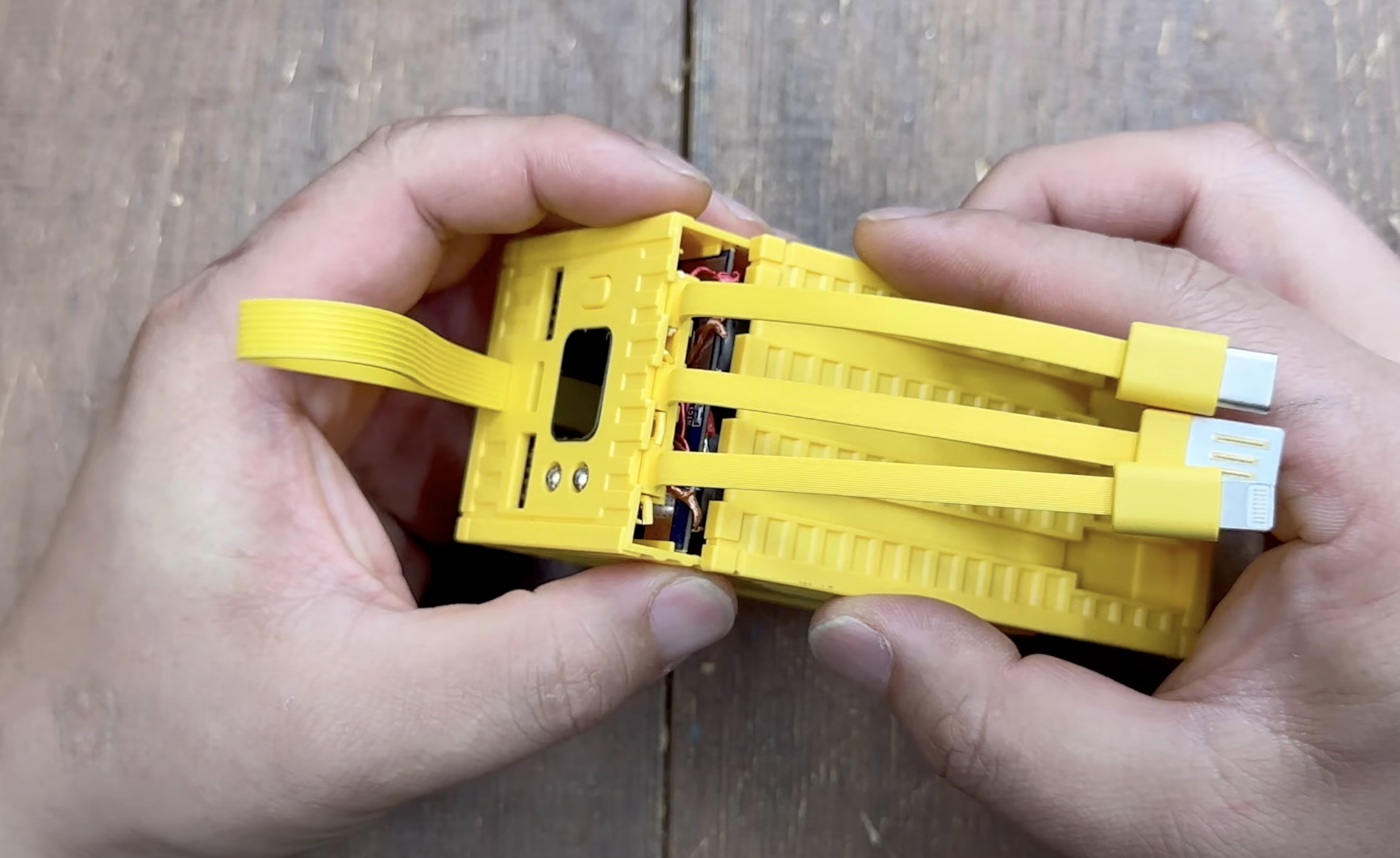

이렇게 각 단자에 케이블 선을 잘 연결하고
이제 케이스에 넣어줍니다

케이스에도 딱 맞는 사이즈로 구성이 되어 있어서
실수 할수 있는 부분은 없어 보입니다

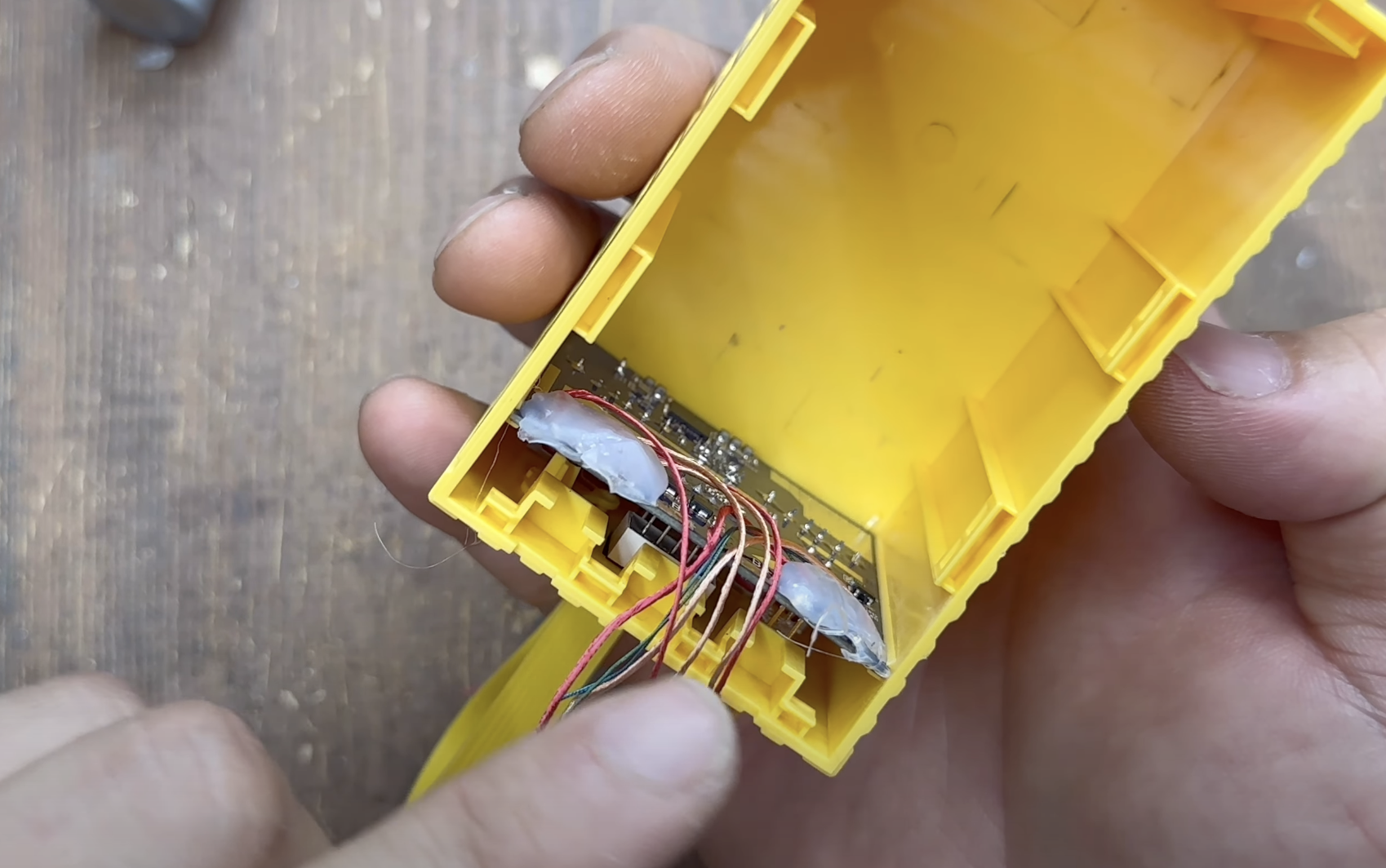

단 케이스에 매립을 할때 선이 끊어지지 않도록
주의해서 넣어야 합니다

그리고 단선이 되지 않도록 선을 잘 안쪽으로
넣어서 넣어주시길 바랍니다

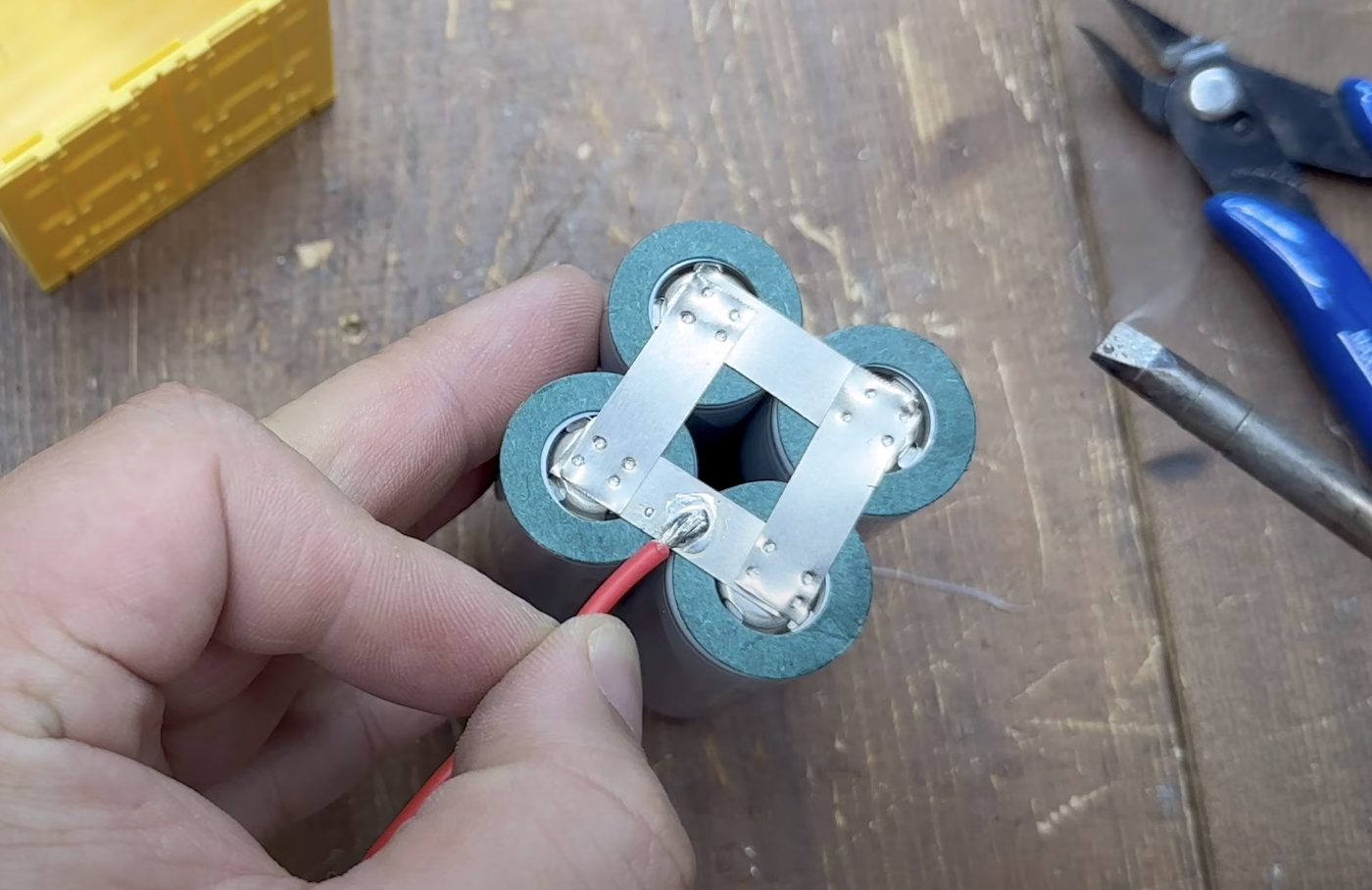

배터리는 1s4p로 연결을 하고
전원선만 빼서 회로의 출력측에 연결을하고
뚜껑을 닫으시면 된답니다

배터리의 보호회로는 따로 장착하지 않아도
회로쪽에 보호회로가 포함이 되어 있어서
바로 연결을 하시면 된답니다

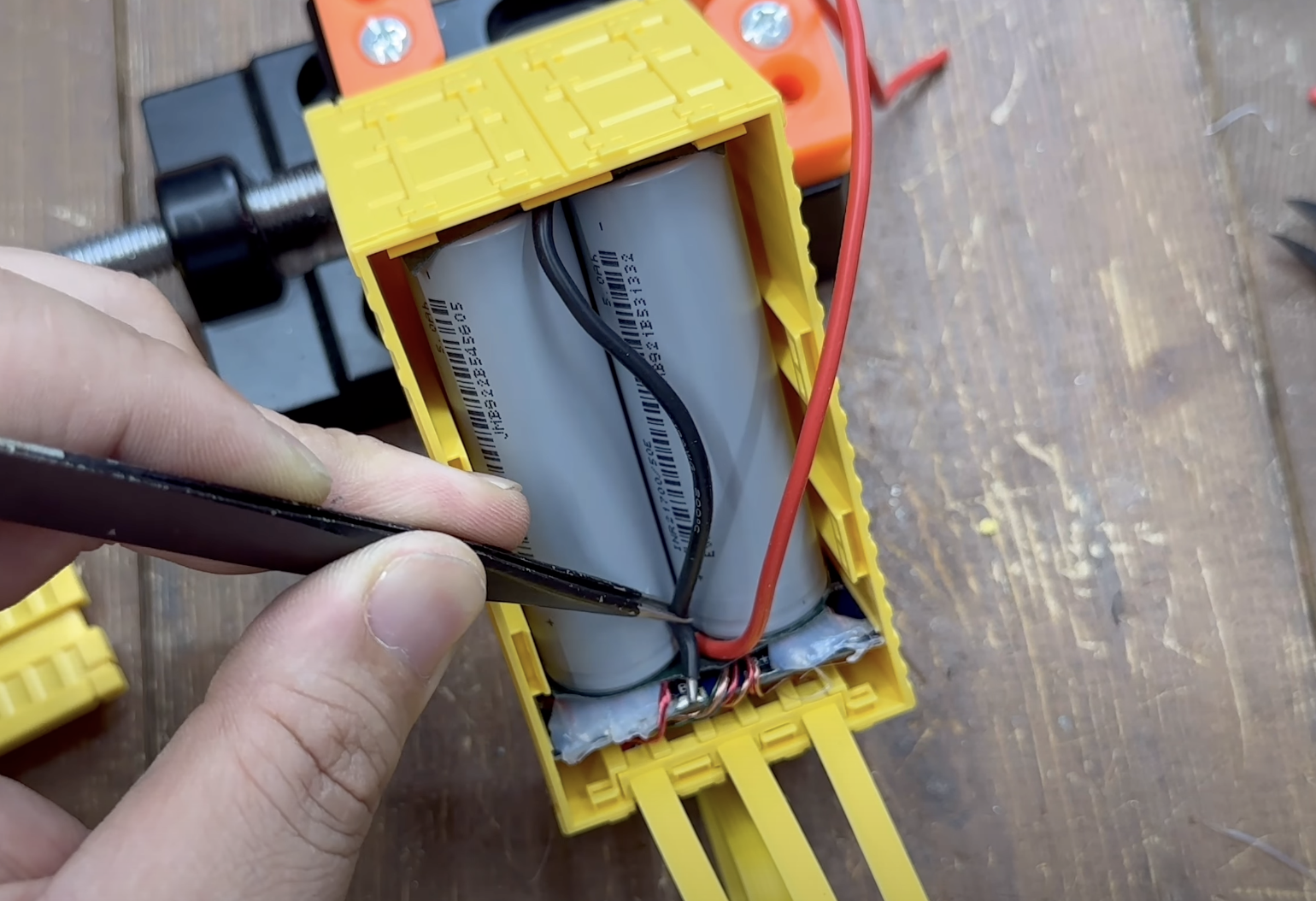

그리고 이렇게 단자부분은 글루건으로 절연작업을
해주고 뚜껑을 닫아야지 조금은 안전한 사용이 가능합니다

간혹 뚜껑을 닫다가 선이 눌려서 작동이 안되는
경우가 많이 발생하니 선 관리를 잘하셔서 뚜껑을
끼우시길 바랍니다

이렇게 배터리를 연결하고 뚜껑만 닫으시면
바로 완료가 된답니다

보조배터리 만들기 아주 쉽게 누구나
만들수가 있습니다

물론 최우선적으로 생각해야 되는게
안전이기 때문에 배터리는 항상 안전하게
쇼트나지 않도록 주의하고 만드셔야 한답니다

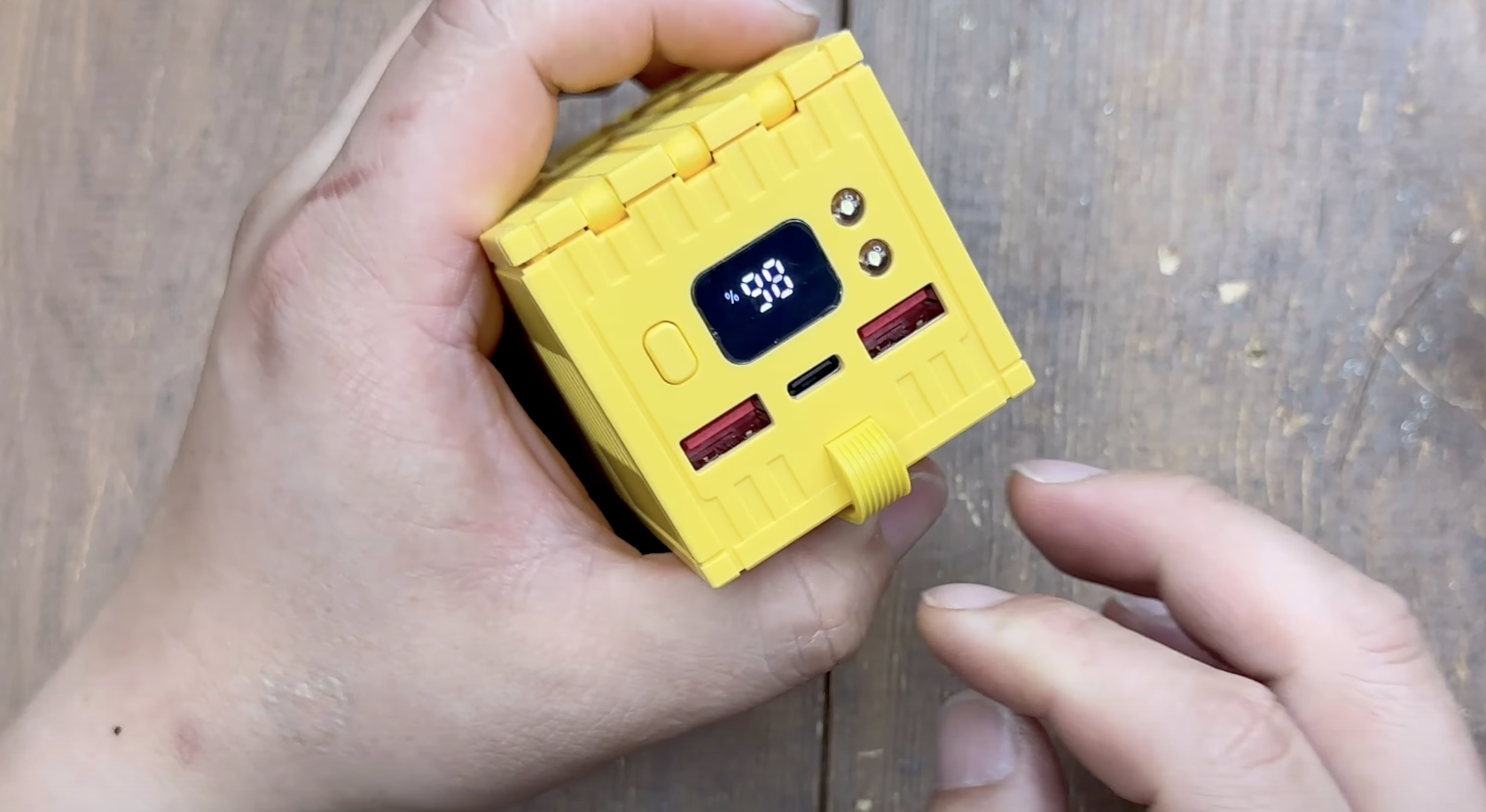

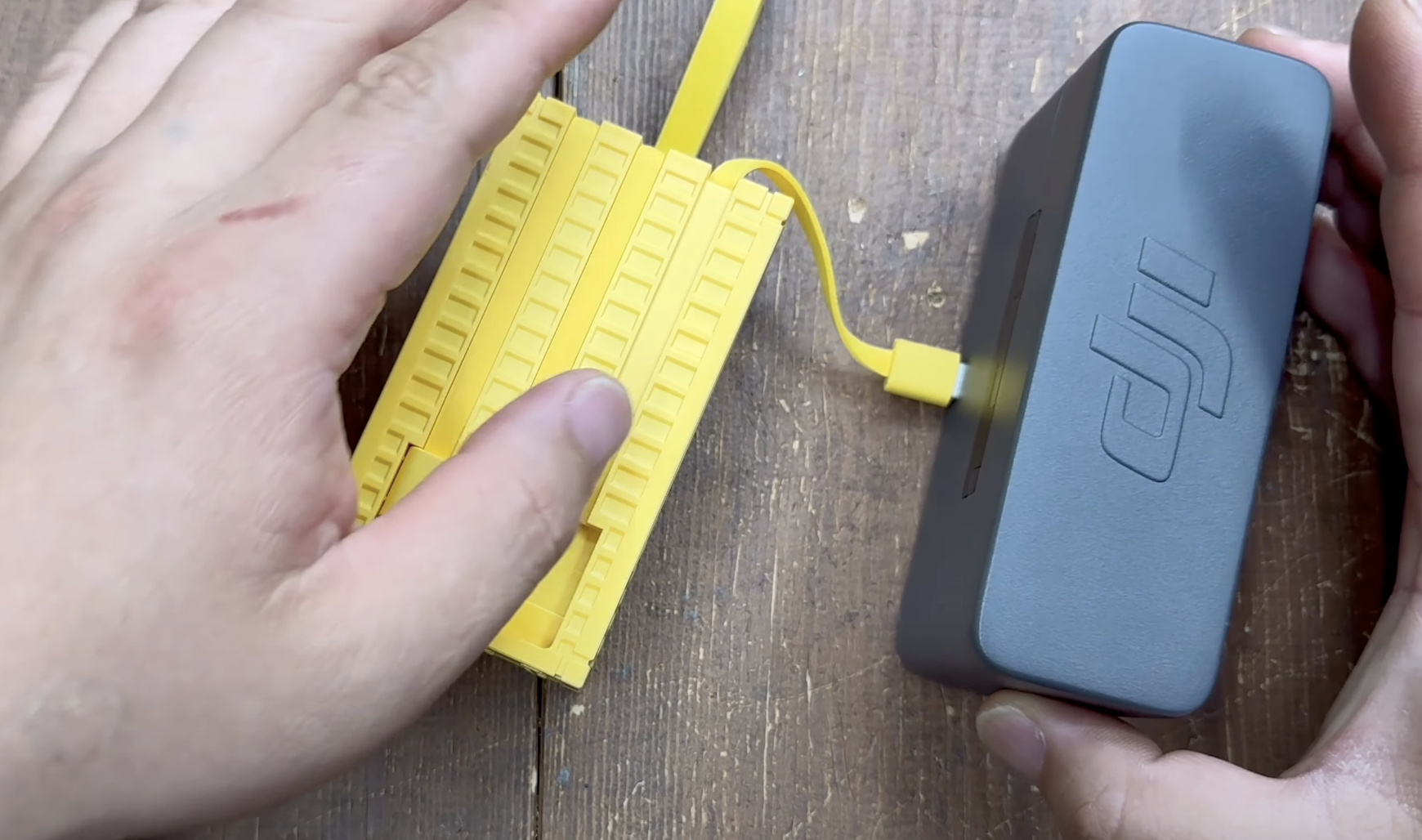

정상적으로 작동이 아주 잘되고
작은사이즈의 용량좋은 보조배터리 만들기가
완성이 되었습니다

기성품 케이스로 아주 쉽게 간단한 연결로
만들어서 사용해보시길 바랍니다

케이스는 알리익스프레스에서 많이 검색되니
본인 취향에 맞는걸 고르시면 될듯 합니다
