bms 테스터기 만들기, 보호회로 연결전에 불량확인 및 테스트

bms 테스터기 만들기 : 파워뱅크 제작 시 불량 걸러내기

오늘은 파워뱅크 제작시에 무조건 들어가는

보호회로 테스터기를 만들어 볼까 합니다



항상 중국산 bms들은 가끔 불량이 나기 때문에

다 연결하고 나서 불량이 나면 스트레스받으니

미리 연결 전에 확인할 수 있도록 할까 합니다



간단하게 배터리 홀더를 이용해 리튬이온배터리를

연결하고 적용 셀에 맞게 연결을 해서 테스트를

진행할 수 있도록 합니다











먼저 제가 자주 사용 하는 21700 사이즈의

홀더를 이용해서 만드려고 합니다



그래야 보호회로 테스트 시 편하게 배터리를

연결해서 bms에 맞는 셀을 연결할 수 있거든요



보통 최대 20s 미만으로 사용하기 때문에

킥보드 bms까지 체크할 수 있도록 만들어줄까 합니다













먼저 홀더를 직렬로 연결을 해서 배터리를

제대로 연결을 하더라도 직렬연결이 될 수 있도록

홀더 뒷부분을 니켈로 연결을 해주려고 합니다



그럼 따로 직렬연결로 배터리를 넣지 않아도

무조건 셀이 직렬로 연결이 될수 있기 때문입니다



실수 없이 연결이 가능하도록 하기 위해서

이렇게 뒷면을 직렬로 연결을 해주는 거랍니다













납땜으로 연결을 해주었습니다



납땜 시 너무 오랫동안 높은 온도를 주게 되면

플라스틱이 녹을 수 있으니 빠른 시간에 납땜을 해주세요



이렇게 두 개의 홀더를 다 연결을 하고

또 두개의 홀더는 전선으로 직렬연결을 해주려고 합니다











이렇게 총 16개까지 연결할 수 있는 홀더를

직렬로 연결이 되었습니다



그리고 홀더와 연결될 선을 고정을 시킬 수 있는

고정단자를 위쪽에 부착을 해주었습니다



아래쪽으로는 홀더의 직렬단자와 연결을 해주고

위쪽은 bms의 연결될 부분을 꼽아 주면 되겠죠?



그럼 따로 납땜으로 연결하지 않아도 미리

bms테스트르 진행해서 불량을 걸러낼 수 있습니다

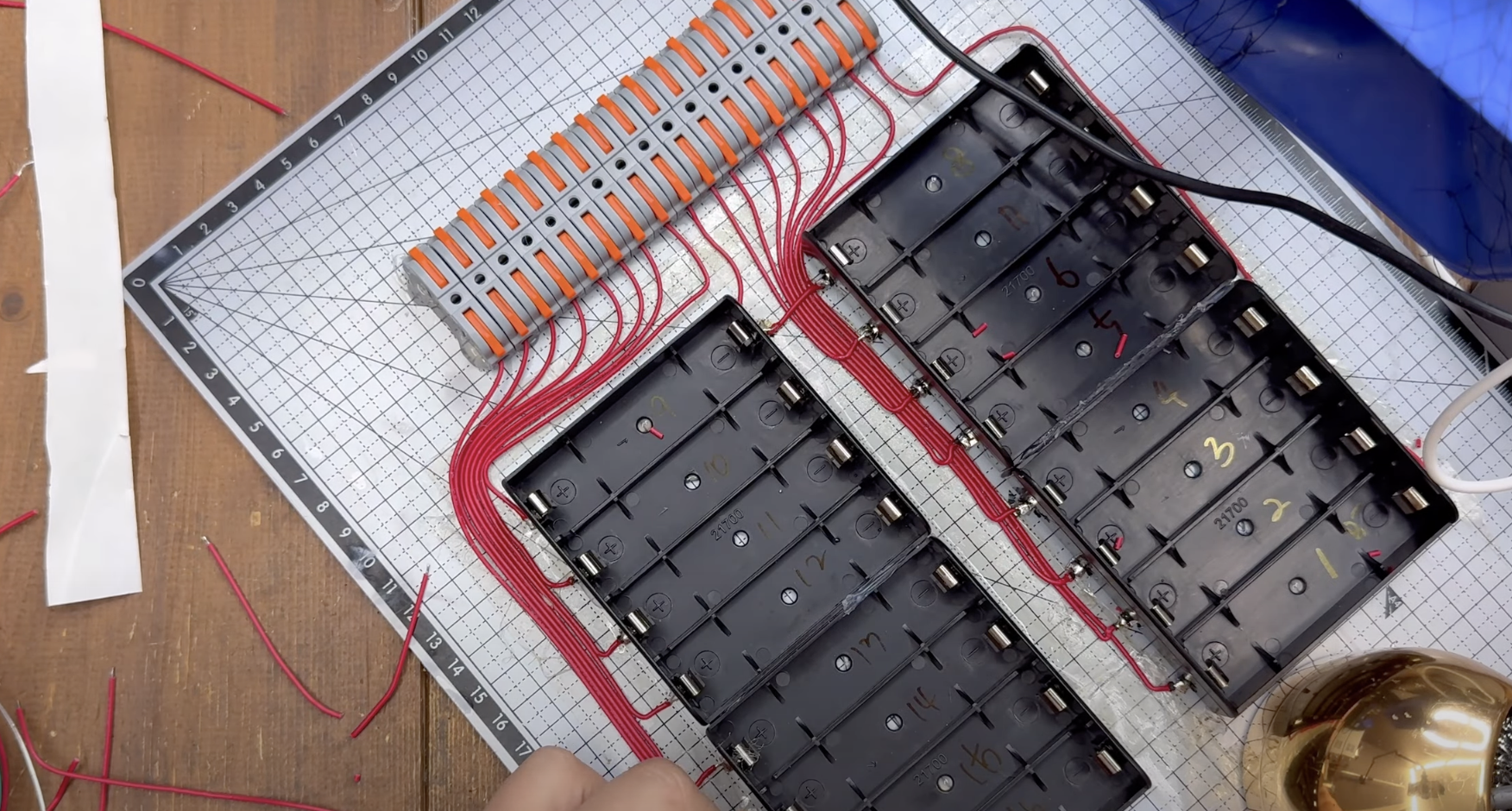

이제 각 셀에 맞는 전선을 하나씩 연결을

알맞게 연결을 해줍니다



이때 제대로 연결되지 않으면 배터리를 연결해도

잘 작동을 하지 않으니 각 셀 순서에 맞는 전선을

제대로 연결을 해주어야 합니다



그래야 내가 원하는 테스트를 진행을 할 때 2s~16s까지

다양하게 테스트를 진행할 수 있기 때문입니다











최대한 전선을 깔끔하게 연결을 마쳤습니다



이제 모든 연결이 완료가 되었으니 bms를 연결하고

테스트만 진행해 보면 될 듯합니다



엄청 퀄리티 좋은 테스터기는 아니지만 그동안

수많은 bms를 사용해보고 나서 필요하다고 느껴서

만들어본 제품이랍니다



불량이 많지 않을 거라고 생각하지만 의외로 많이

발생해서 다연 결하고 나면 스트레스 너무 받더라고요



그런 부분을 미리 발견하고자 만드는 제품이라고

생각하시면 될 듯합니다









이렇게 배터리 13개를 넣고 13s 킥보드 bms를

테스트를 진행해 보았습니다



배터리의 전압과 출력전압이 동일하게 나오니

보호회로의 상태가 정상임을 확인할 수 있습니다



이렇게 배터리를 직접 연결하지 않아도 배터리 홀더에

원하는 셀의 배터리를 넣어서 간단하게 테스트할 수 있는

bms테스터기 만들기를 해보았습니다



자작을 하면서 그냥 필요하다고 느껴져서 만들었고

의외로 자주 사용하면서 유용하게 사용되는 제품이라고

생각됩니다



필요하시다면 이렇게 한번 만들어서

보호회로 테스터기로 사용하시면 좋을 듯합니다
