오늘은 다이코리아 카페에서 판매하는 7y320 스폿용접기
2s 버전을 조립하고 테스트를 해보았습니다
성능이 괜찮아서 다이소 반찬통에 케이스를 입혀주고
또 배터리를 매립하여 무선으로 사용하려고 합니다
최대성능 2250a 정도가 나오니 0.2t 정도는 아주 부드럽게
스폿이 되는 정도라고 할수 있습니다
나름 깔끔하고 예쁘기도 하고 무엇보다 타공이 쉬워서
반찬통을 선택했는데 나쁘지 않네요

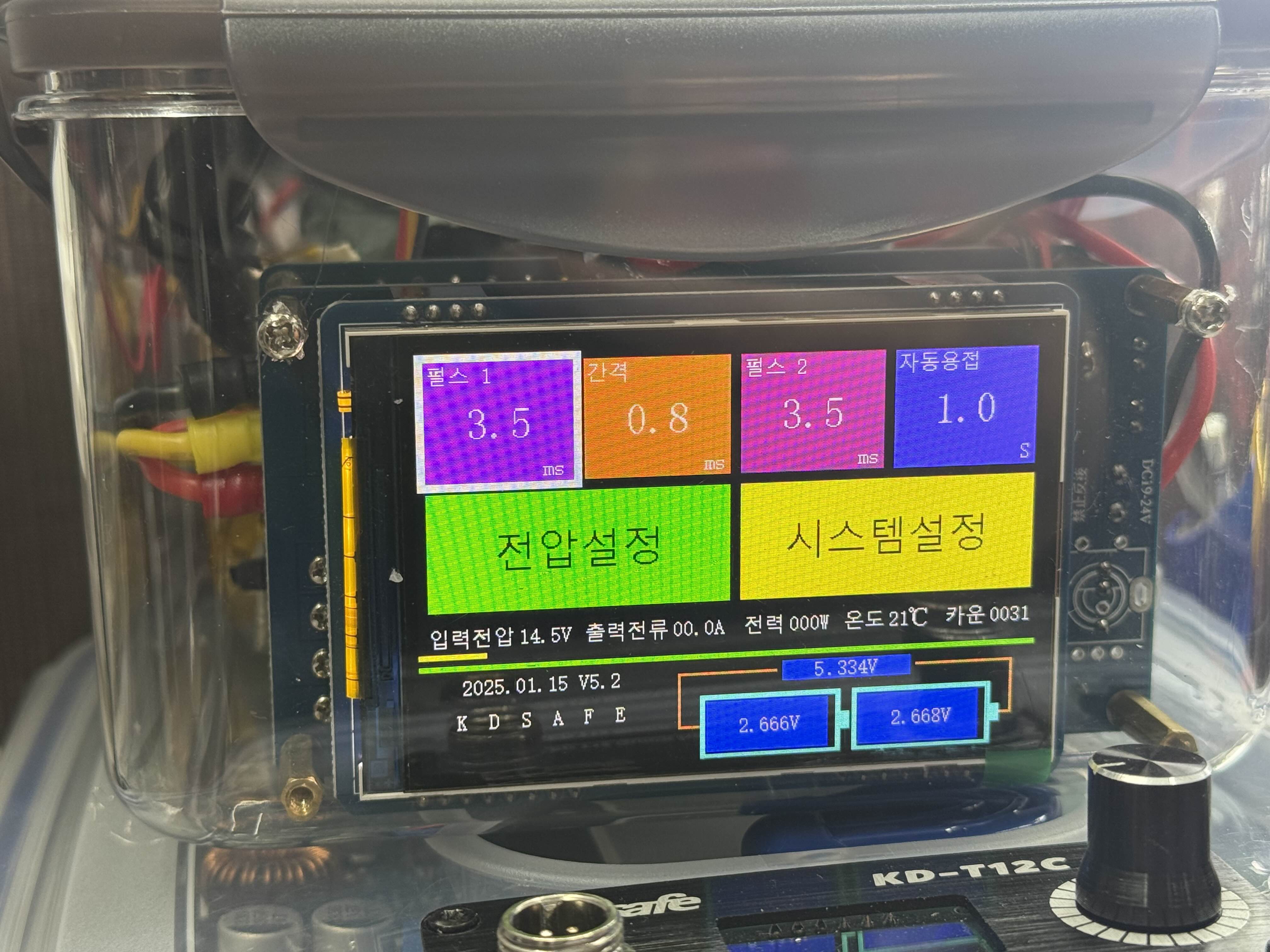

액정 타공하는게 유난히 힘들다 보니 이렇게 투명을
이용해서 스폿용접기 제작을 하는것도 방법입니다
모듈은 2s 버전으로 한번 만들어보았어요
3s 버전도 있지만 강력한 스폿용접기를 원한다면 3s
또 간단하게 작은 사이즈로 사용하려면 2s도 좋은듯 합니다
저는 둘다 만들어서 각 제품마다 장단점이 존재하는듯 합니다
모스펫은 12모스펫으로도 충분히 가능하며
대략 2250a 까지는 고장없이 잘 사용되는듯 합니다
2500이 넘어가면 모스펫이 고장날수도 있으니
적당한 출력으로 사용하는것도 중요하다고 할수 있습니다
저는 3s 버전에는 48모스펫과 3s3p로 최대출력을
낼수 있도록 달아주었었답니다
캐패시터는 1200f 짜리 두개로 작은 사이즈로
반찬통 안에 모듈과 함께 딱 들어가는 사이즈네요
최대한 타이트하게 들어가서 조금은 힘들었지만
그래도 딱 맞게 들어가 줘서 다행이었습니다
정말 타이트하지 않나요? ㅎ
저는 항상 만들면 왜이렇게 사이즈가 타이트 하게
만들어 지는건지 ㅎㅎ
솔직히 조금 작고 아담한 사이즈를 좋아하다보니
케이스를 골라도 딱 맞게 고르게 되더라구요
내부 배터리는 4s1p로 만들었습니다
모듈이 19v까지 사용이 가능하기 때문에 적당한 4s가
딱 맞게 사용할수 있습니다
배터리의 용량은 작지만 그래도 배터리팩 만들때는
이정도의 용량도 충분히 오랫동안 사용할수 있습니다
배터리를 넣었으니 스위치로 간단하게 제어할수 있도록
스위치를 달아주고 수동 스폿이 가능한 단자도 달아주었어요
스폿용접기 사용할때 수동으로 사용하는게 아주 편리하고
좀더 안전하게 사용할수 있기 때문에 달아주었어요
출력을 해보니 2268a 평균 2200a 가 넘어가면서
0.2t 니켈도 아주 훌륭하게 붙어주네요
이정도면 배터리팩 제작시 충분히 만족스러운
출력이라고 할수 있습니다
스폿용접기 7y320 2s 버전도 만족스럽게 사용되며
1200f 스폿기로도 아주 좋네요
다이코리아 버전 스폿용접기 7y320 오늘도 멋지게
하나 만들고 추가로 다음에는 또 다른 버전도 만들어볼게요
다이코리아 에서 공동구매로 판매했던 제품이라
혹시 관심있으신 분은 카페 참고하시길 바랍니다
