파워뱅크 만들기 상판타공 및 배선연결 아주 쉬워요

오늘은 얼마전에 만들었던 배터리팩을 이용하여
파워뱅크를 최종적으로 제작을 하려고합니다

튼튼한 케이스에 상판 타공을 하고 필요한 부품을
실장하여 파워뱅크 용도로 활용할 예정입니다

배터리의 용량 60ah 용량으로 가볍게 들고다니면서
dc기기들을 충전하거나 구동을 할때 사용합니다

자 그럼 파워뱅크 만들기 시작해볼까요?

먼저 배터리를 케이스 안에 넣어보니

딱 맞는 사이즈로 들어가주네요



항상 파워뱅크만들기에 케이스 선택이

가장 어려운 부분이라고 생각됩니다



오늘은 가볍게 가지고 다니면서 사용할 제품이라

큰 케이스가 아닌 아담한 사이즈로 골랐어요









타공할 위치를 미리 올려서 위치를 잡아주고

하나씩 타공을 시작해야 합니다



처음에는 조금은 여유를 두고 제작하시는게

실패없는 파워뱅크 만들기가 될거에요



한번 잘못 뚫게 되면 예쁘지도 않고

버리게 되는 경우도 생기게 된답니다









스탭 드릴을 이용하여 구멍을 하나씩

뚫어주는데 간격을 맞춰서 잘 뚫었었어요

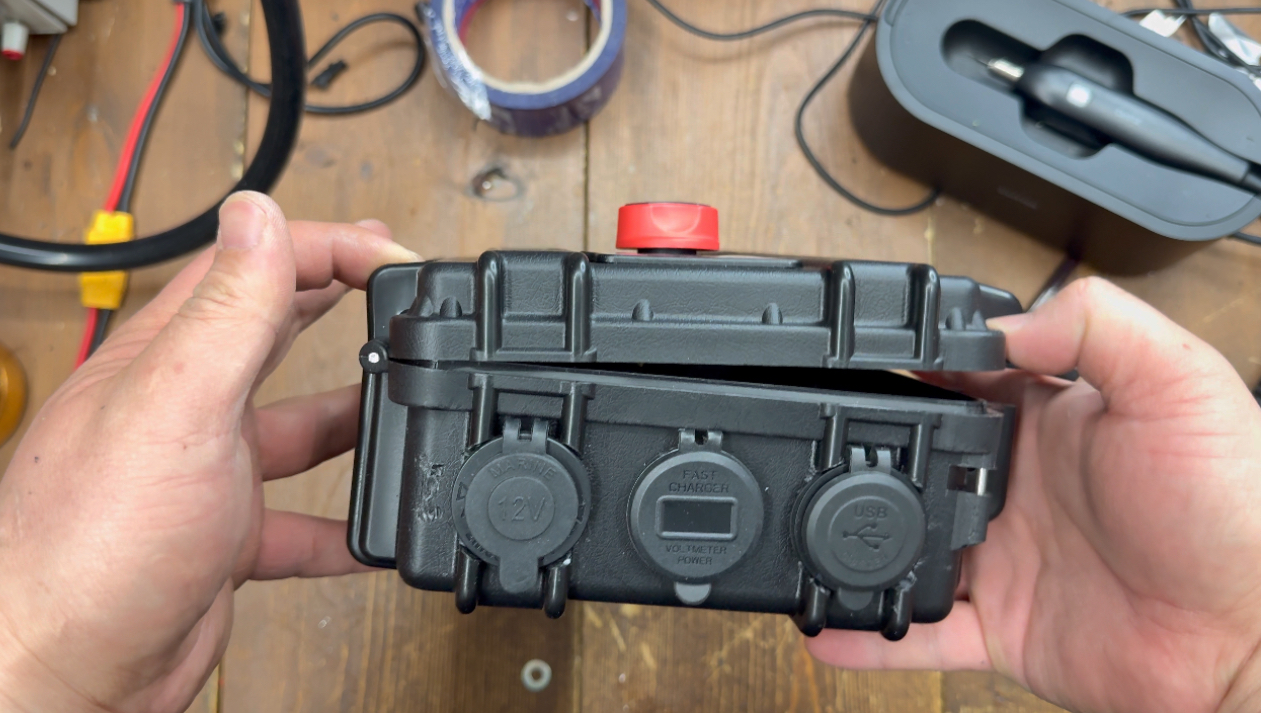

시거포트 하나 스마트폰 충전단자 2개를

사용하려고 위치를 시켜주었답니다



c타입과 usb타입 모두 충전이 가능하게끔

두가지의 종류타입 제품을 넣어주었어요









어떤가요? 나름 깔끔하게 타공 되고

적당히 알맞게 위치 시킨 거 같아요



타공하는 부분이 반듯한 부분이 아니라

아주 깔끔한 건 아니지만 그래도 만족할만한

수준으로 잘 뚫어진듯 합니다ㅣ

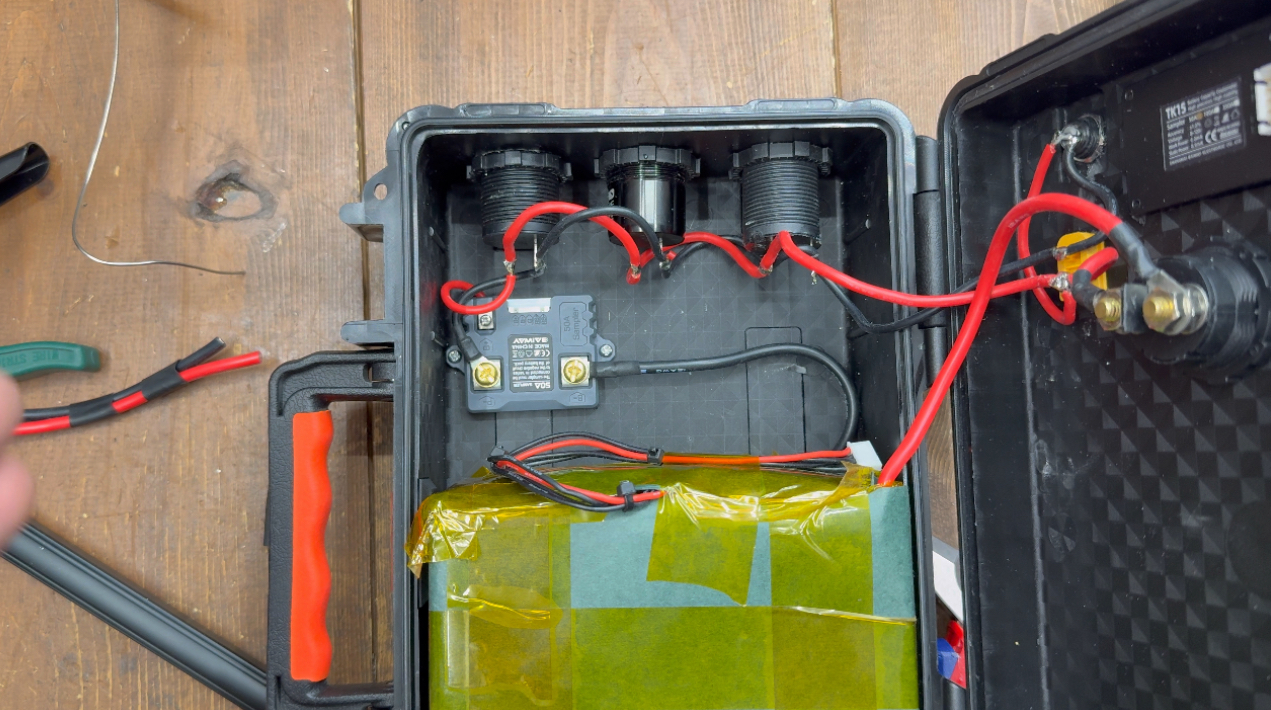

이제 배선연결을 해야 하는데요









파워뱅크 만들기에서 가장 중요한 배선연결 인데

플러스는 플러스끼리 마이너스는 마이넉스끼리

각각 연결을 하는 구조입니다



하지만 스위치를 이용하여 전원을 관리해야

하기 때문에 +선만 스위치를 거쳐서 연결합니다



그러면 스위치를 켰을때만 전원이 들어오고

파워뱅크를 사용할수 있게 된답니다









이렇게 아주 간단한 배선연결을 하고

파워뱅크 제작을 완료 하였습니다



배터리만 제작이 가능하다면 파워뱅크 만들기

아주 쉽게 진행을 하실수 있습니다



단! 안전에 유의하면서 만드셔야 한다는점

참고하시고 제대로 숙지하시고 만드시길 바랍니다









이렇게 60ah용량의 12v 파워뱅크 만들기

완료가 되었습니다



적산계 사용으로 사용용량도 누적으로

알수 있어서 사용시 편리할듯 합니다



자작도 가격은 저렴한 편이 아니라

꼭 필요한 제품만 만드셔서 잘 활용하시길

바랍니다
