배터리 과충전 보호 및 차단회로 내가 설정한 전압에 충전 멈추기

배터리 과충전 방지  : 배터리의 충전전압을 내가 원하는 전압으로 설정



오늘은 우리가 사용하는 배터리들을 충전할 때

과충전을 차단해 줄 수 있는 회로를 소개할까 합니다



충전기에도 기본적으로 과충전 보호가 되어 있고

사용하는 배터리에도 적용이 되어 있지만

그래도 한 번 더 안전을 위해서 장착하면 좋을 듯합니다





사진을 누르면 판매페이지로 이동합니다

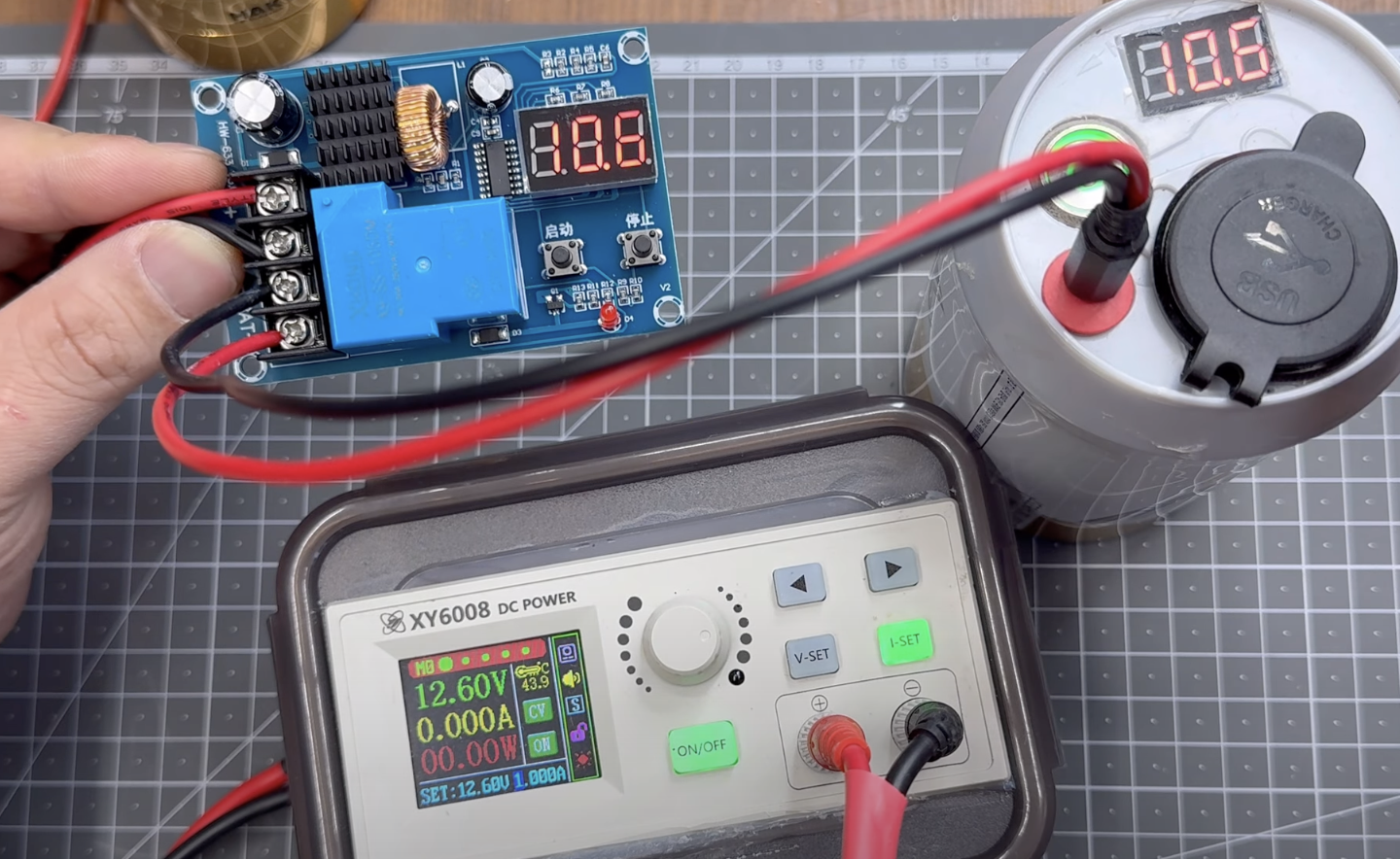

제가 오늘 보여드릴 회로는 이 제품인데

입력으로 충전기의 전압을 출력으로 배터리를

연결하면 작동이 되는 방식입니다



내가 원하는 전압을 설정을 하고

그 전압에 도달을 한다면 릴레이가 차단해 주는

역할을 하면서 충전을 멈추게 됩니다



우리가 사용하는 만 충전압보다 낮게 설정하여

배터리가 과충전이 되지 않게 한번 더 작동하여

보호해 주게 됩니다

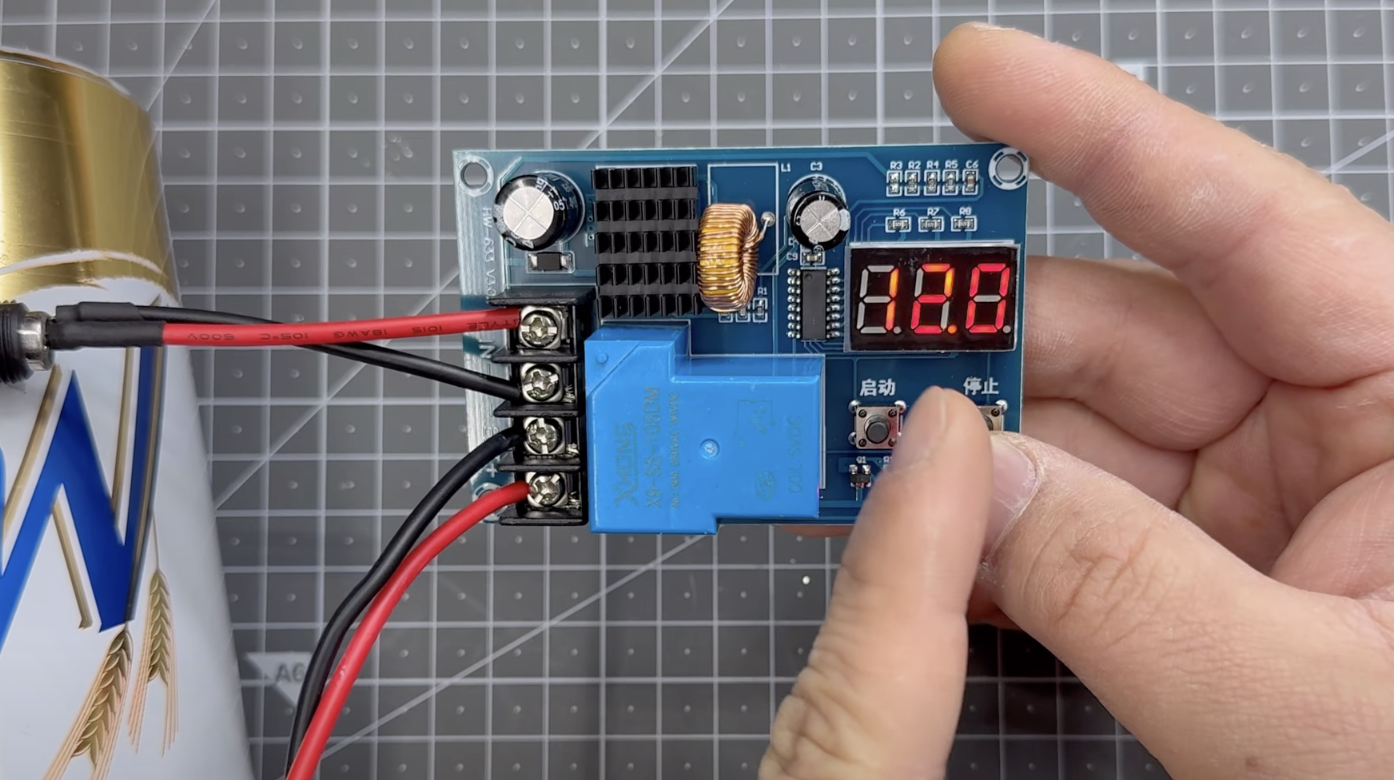

in 쪽으로 배터리를 연결을 극성에 맞게 하고

연결을 해봅니다



사용할 수 있는 전압대가 다양하다 보니

다양한 배터리 과충전 방지를 해줄 수 있을 듯합니다



특히 킥보드 배터리나 폴리머 배터리들은

보호회로가 작동하더라도 위험할 수 있고



폴리머 배터리는 보호회로가 없는 경우도 있어서

이 회로를 사용한다면 한번 더 안전하게 충전할 수 있습니다















출력단자 out으로는 배터리를 연결하면

작동되는 아주 쉬운 연결입니다



단순 연결이지만 내가 설정한 전압에서

충전을 멈춰주게 하는 똑똑한 회로라고 할 수 있죠



가격도 저렴하고 한 번 더 보호를 해주니까

앞으로 정말 자주 사용하게 될 듯합니다

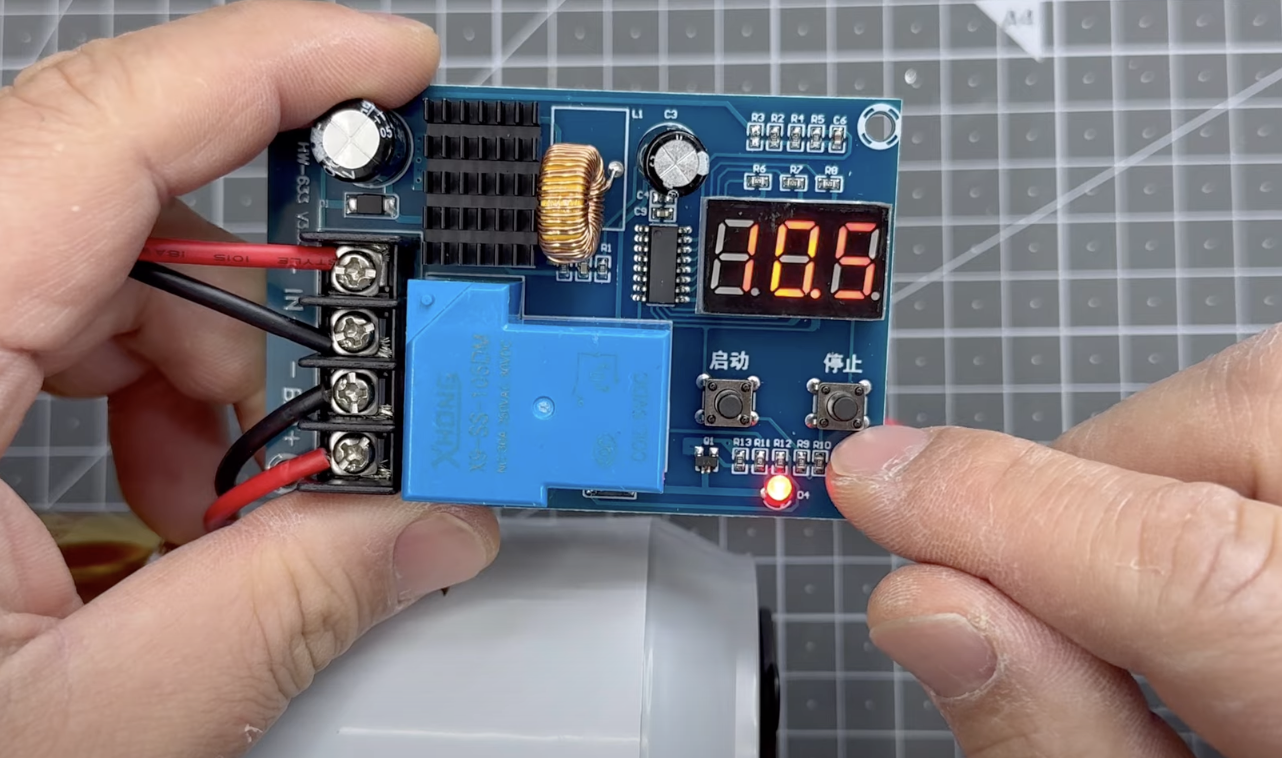

이렇게 내가 원하는 전압은 버튼을 이용하여 설정하고

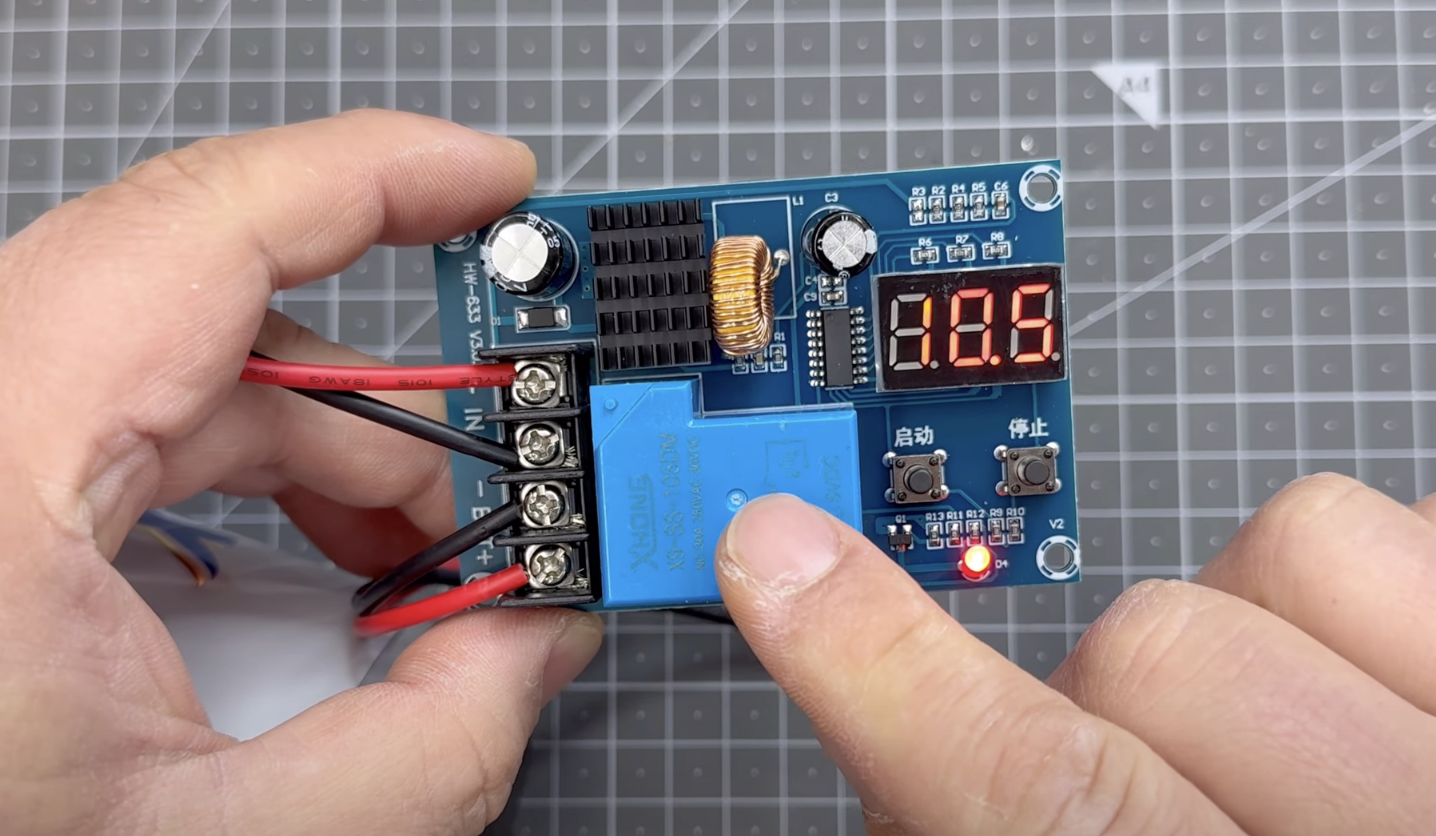

설정 전압이 되면 릴레이가 작동을 합니다



내가 원하는 전압에서는 릴레이가 붙어서 작동되고

설정값에 도달을 하면 떨어지면서 멈추게 됩니다



단순방식이지만 그래도 안전을 위해서는

하나쯤 달아서 사용하시는 것도 좋을 것 같아요

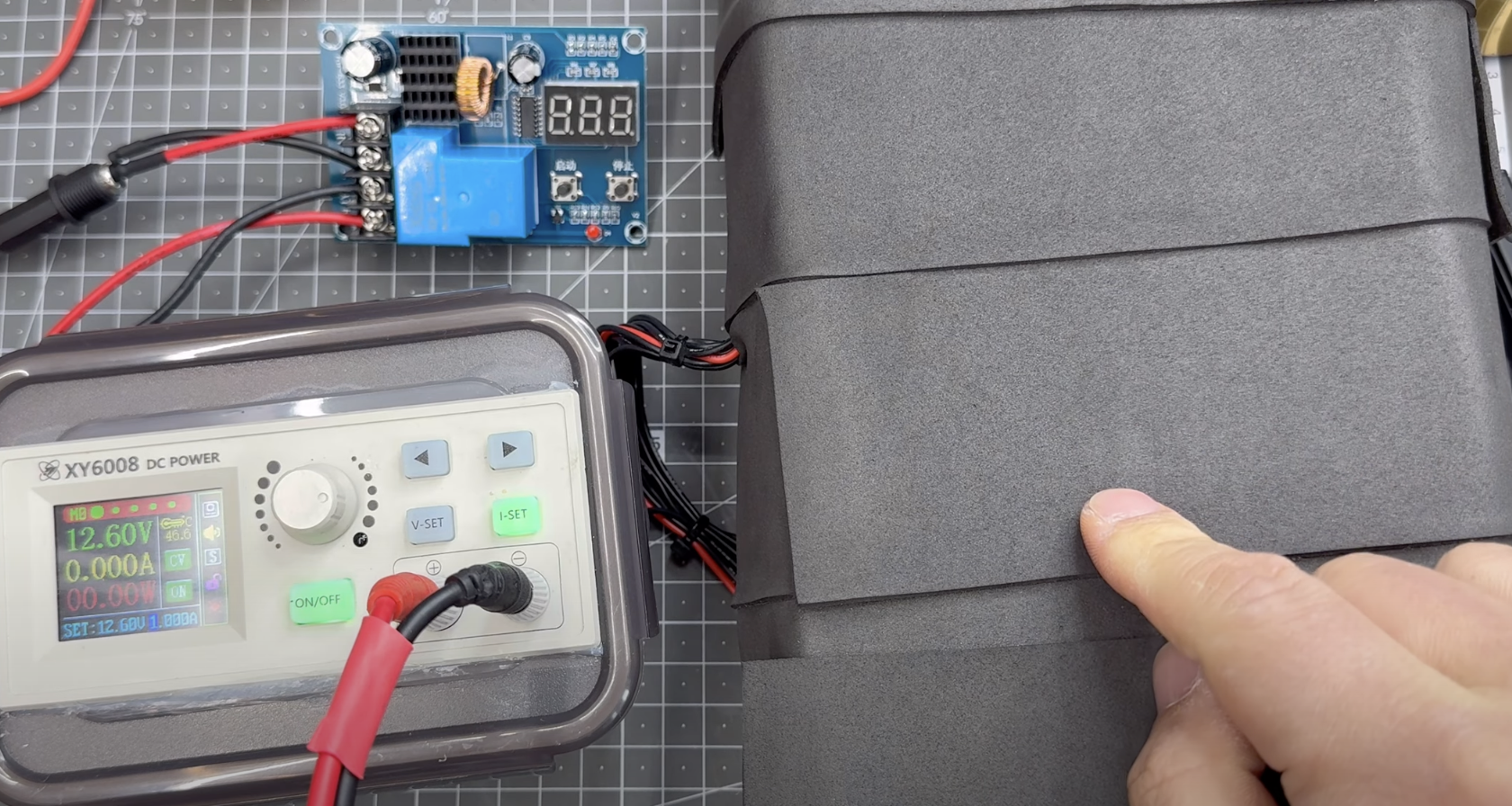

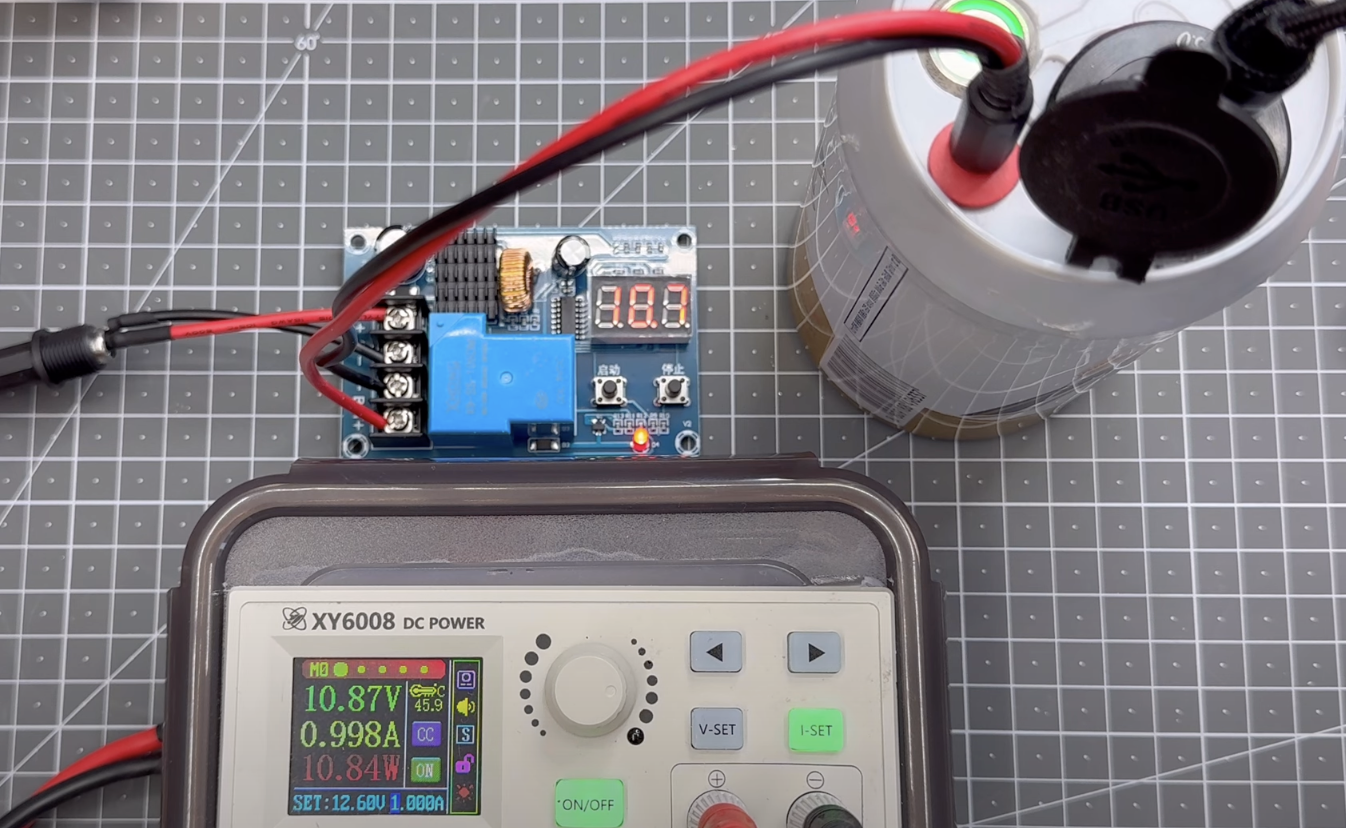

배터리 충전 시 잘 작동하는지 전압을 설정하고

충전을 시작하니 내가 설정한 전압에서 충전을

바로 멈추게 됩니다



생각보다 잘 작동해서 마음에 드네요



항상 충전을 할 때 불안한 마음을 가지고

충전을 하게 되는데 이제 좀 안심을 할 듯해요















기본적으로 열도 나지 않고 작동이 잘되고

너무 높은 전류값은 사용이 안된답니다



대략 10a 미만의 제품들을 충전할 때 사용하며

급속충전에는 회로가 고장날 수 있어요



가정에서 사용하는 간단한 배터리들을 충전할 때

사용하면 아주 유용하게 사용할 수 있을 듯합니다











킥보드 배터리 같은 충전기가 중국산인 경우

특히 장착을 하여 배터리 과충전 방지를 하세요



배터리 셀밸런스가 무너지고 과충전이 되면

화재로 이어질 수 있으니 이렇게 보호를 한 번 더

해주는 게 좋다고 생각합니다



 항상 배터리는 안전하게 사용하고 과충전보호

제대로 하고 사용하시길 바랍니다
