밀워키 배터리 리필 작업 m12 6ah 용량 셀 밸런스 틀어져서 배터리교환 후 사용해요

오늘은 사용하던 밀워키 m12 6ah용량의 배터리팩이
셀 밸런스가 틀어져서 사용이 어려워져 배터리 리필을
하고 좀더 사용해보려고 합니다

3셀로 만들어진 제품이지만 조금은 난이도가 있는
그런 배터리 인듯 합니다

세워진 기둥에 3개 아랬쪽에 3개가 들어가 있어서
3s2p 배열로 만들어진 배터리 입니다

케이스 분리를 하고 원래 있던 모양 그대로
새로운 배터리를 넣어서 배터리 교환을 해줍니다

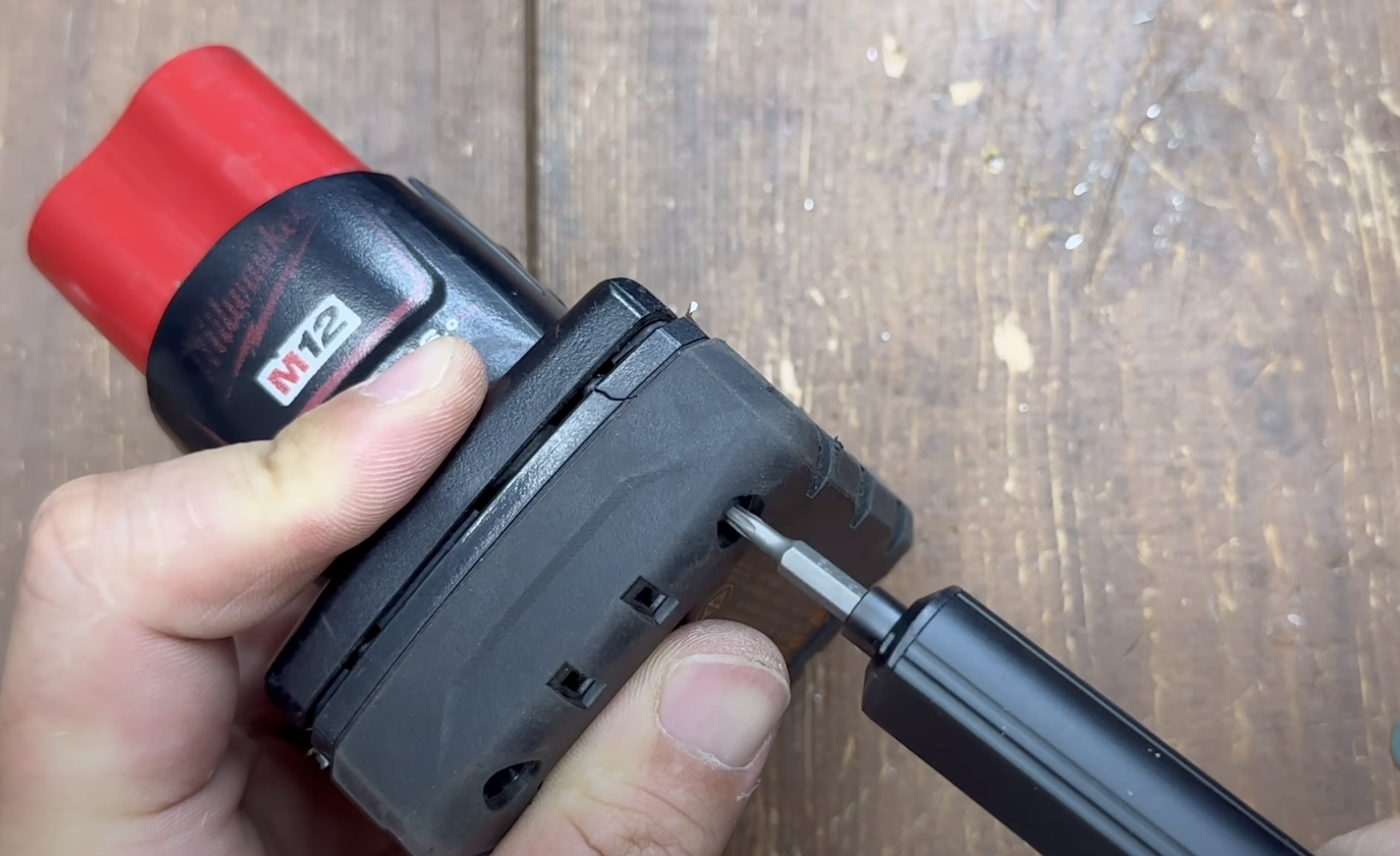

아랫쪽 피스를 4개를 풀어주면 배터리팩
분리는 아주 쉽게 되는 편입니다

다른 드릴 배터리들도 대부분 가능하지만
간혹 bms가 잠겨서 수리가 안되는것도 있으니
참고하시면 될듯 합니다

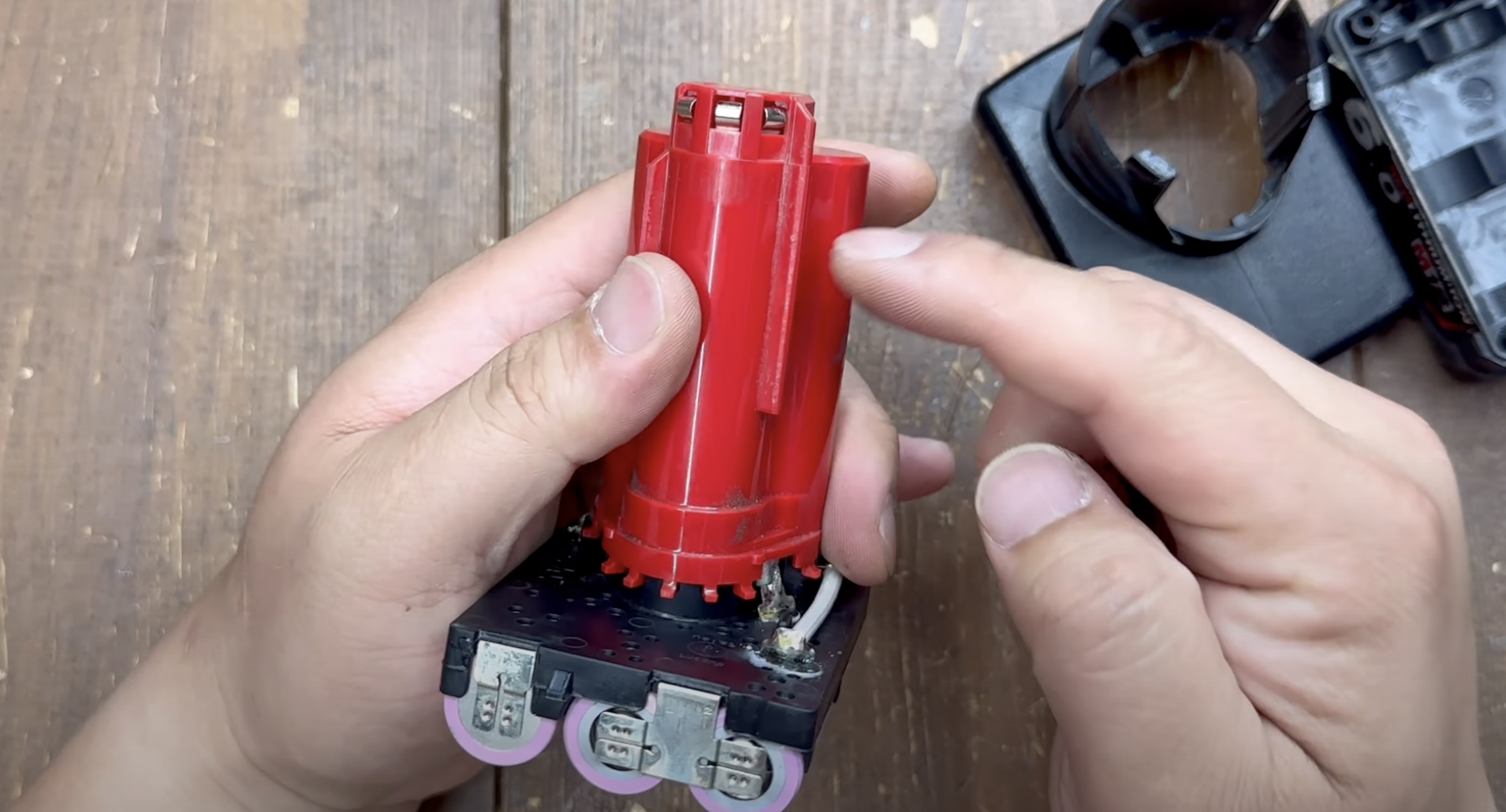

이렇게 케이스 분리를 하게 되면
배터리가 나오게 되는데 배터리를 뜯어서
분리를 해야 합니다

이때 최대한 기존에 있던 단자는 그대로 살리면서
뜯어야지 다시 리필을 할때 좀 편하게 진행하고
연결도 좀더 쉽게 할수 있습니다

배터리의 메인 출력은 그래도 정상으로 나오지만
실제로 배터리의 셀이 많이 틀어졌네요

얼마 사용하지 못하고 충전을 멈추기 때문에
이럴때는 배터리 리필을 해야 합니다

수리비나 새로 구입하는 비용도 비싸기 때문에
제가 직접 수리를 해보려고 합니다

단자가 분리되면서 혹시라도 헷갈릴수 있으니
미리 체크를 해서 셀 위치를 파악을 해둡니다

다시 배터리를 넣고 스폿으로 연결시에
셀단자 위치를 정확히 알아야 실수 없이
연결을 해서 다시 사용할수 있습니다

방심했다가 사고로 이어질수 있기 때문에
체크하는 습관은 아주 중요하다고 할수 있습니다

이렇게 최종적으로 배터리를 분리를 하고
이제 체크해둔 부분에 원래 상태그대로 배터리를
다시 넣어서 연결을 해주면 됩니다

연결 자체는 크게 어렵지는 않지만 최대한 좁은공간에
그대로 연결하는게 쉽지는 않습니다

납땜이나 스폿연결이 두꺼우면 걸려서 안들어가니
최대한 얇고 정확하게 연결을 해야 합니다

그리고 밀워키 배터리의 기존모양 그대로
배터리를 연결을 하나씩 해봅니다

위치와 사이즈를 정확하게 연결하기 위해서
최대한 기존 모양 그대로 체크를 하면서 연결을
진행하였습니다

그래야 실수 없이 진행을 할수가 있답니다

납땜 연결을 진행을 할때도 납이 두껍지 않게
연결을 해야지 케이스를 끼울때 정확하게 끼울수
있습니다

배터리 연결의 경우 최대한 연결이 잘 되었는지
확인을 하고 진행을 하시는게 좋습니다

안그러면 다시 분해해서 연결을 해야 하기에
일이 정말 많아 지게 된답니다

이제 그대로 연결을 하고 다시 케이스를 끼우고
조립을 해주면 완료가됩니다

생각보다 쉽지만 연결을 항상 조심해서 진행해야 하고
꼭 확인작업을 하고 진행하시길 바랍니다

오늘도 이렇게 밀워키 배터리팩 리필을 진행하고
다시 제품에 끼워서 사용해보니 아주 잘 작동되네요

당분간은 이배터리로 아주 잘 사용할듯 합니다

밀워키배터리팩 교환이나 리필시 영상을 참고하여
연결에 대한 부분이 확실하게 진행이 가능할때 만들어서
좀더 오랜기간 사용해보시길 바랍니다
